Заварување на Парламентот Стожерна шарка

За оние шарки на вратите на панелите од Yitai Lock со извори на големо, Weld-On Parliament Pivot Change доаѓа во единаесет варијанти кои покриваат внатрешни и надворешни типови на навои, големини M6 и M8, интегрирани и отстранливи конфигурации на пиновите и нерѓосувачки челик 201 и 304. Интегрираниот тип има фиксна игла погодна за постојани инсталации; отстранливиот тип располага со страничен излез игла што може да се извлече за да се отстрани вратата без алат, што е најчестиот избор за куќишта на кои им е потребно периодично отстранување на вратата за време на одржување или инсталација.

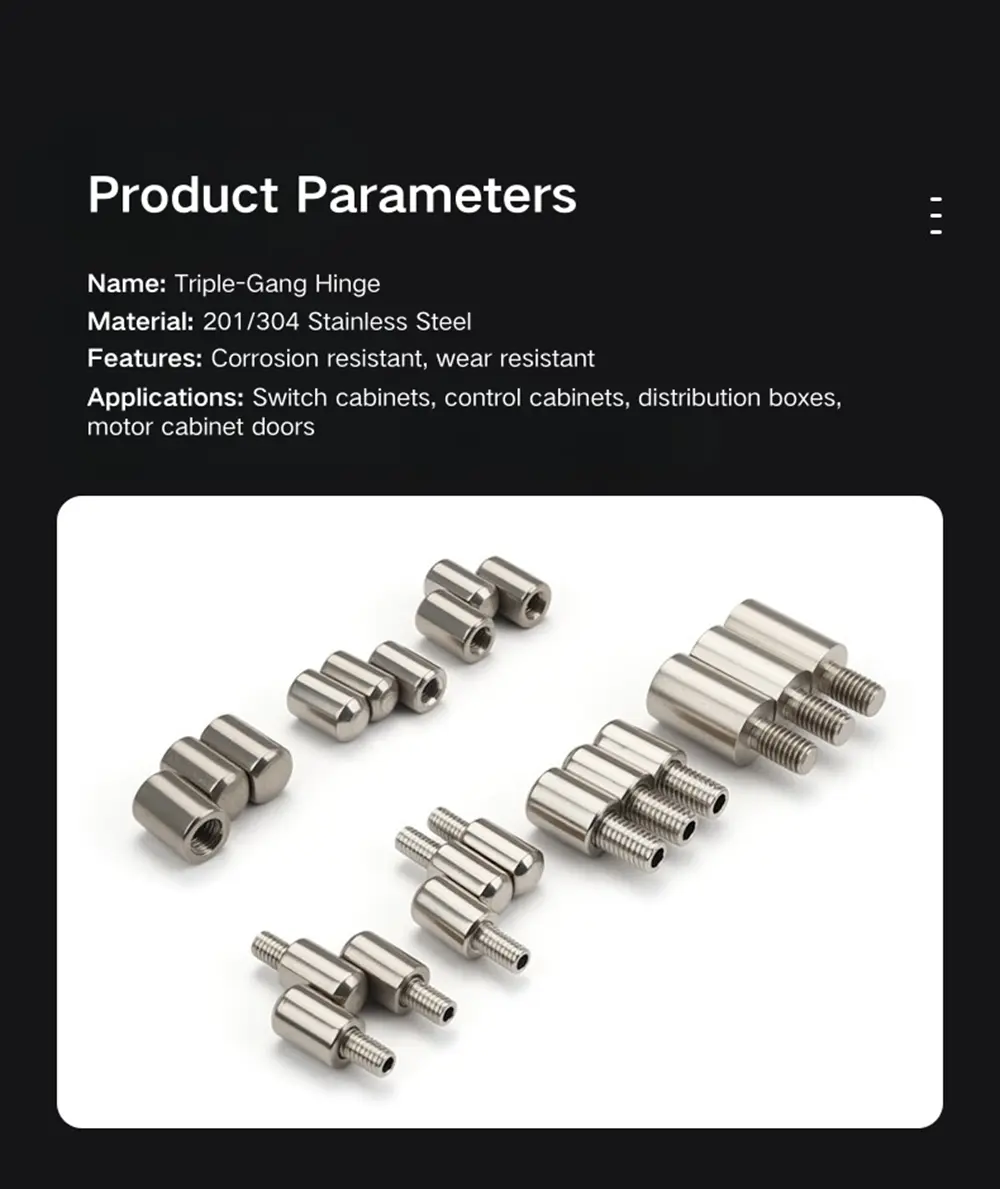

Модел на производ	M8/10/12/14/16 Површинска шарка
Материјал	Железо / 201 нерѓосувачки челик / 304 нерѓосувачки челик
може да избере боја	Нерѓосувачки челик/Црно
Употреба	Погоден за различни типови на прекинувачки кабинети, контролни кутии итн

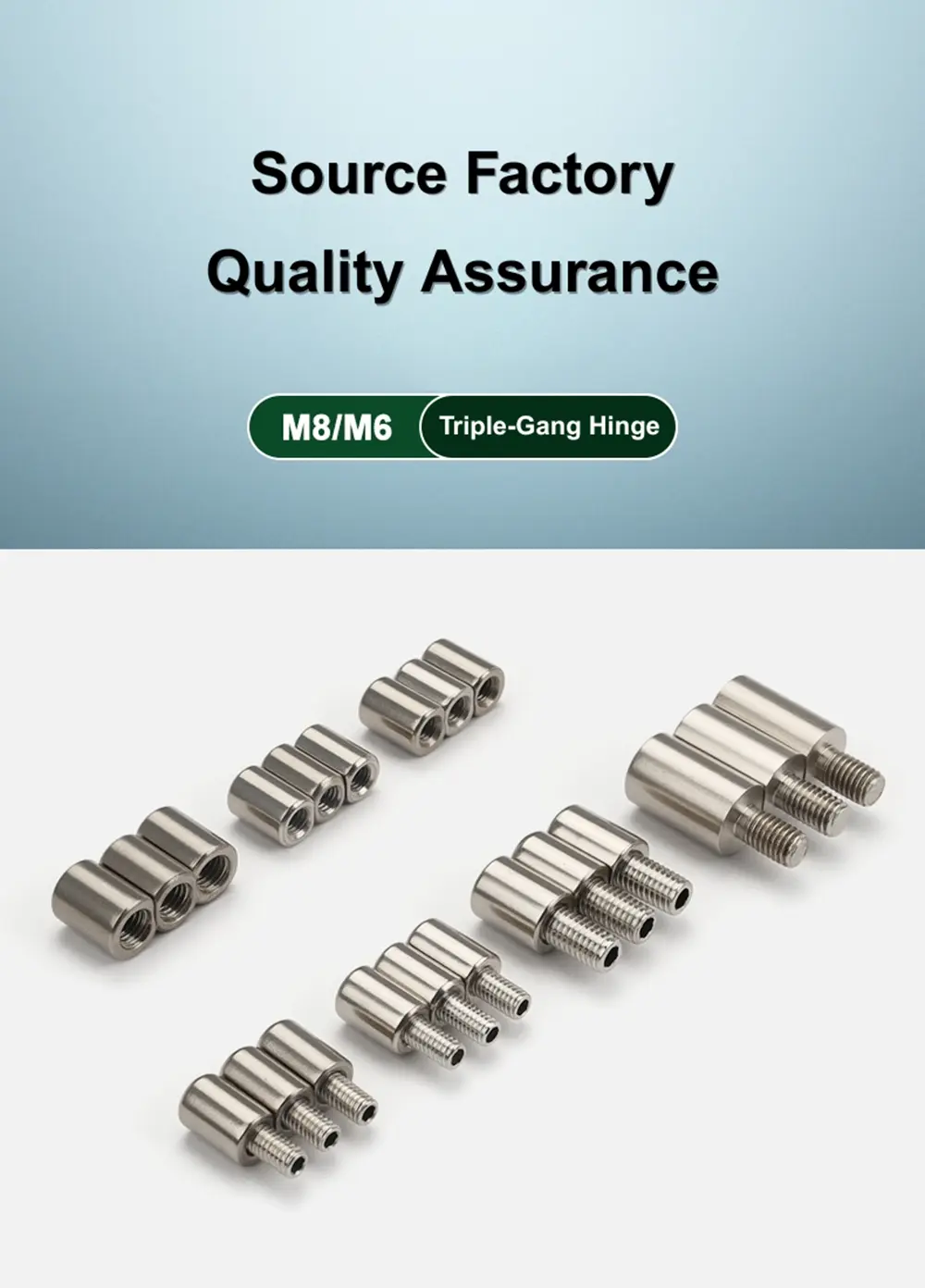

Моделни опции и типови на нишки

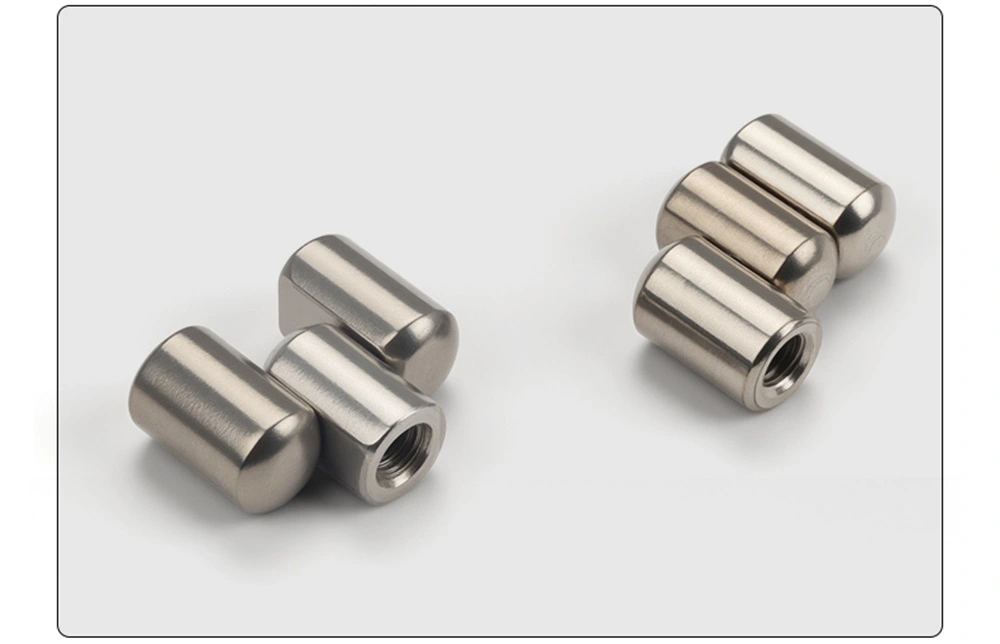

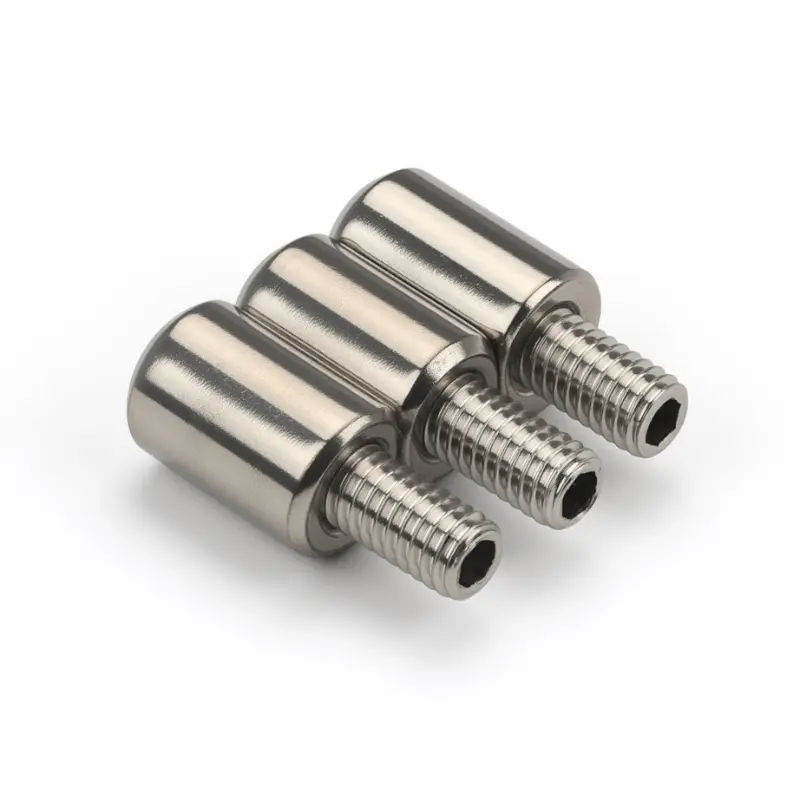

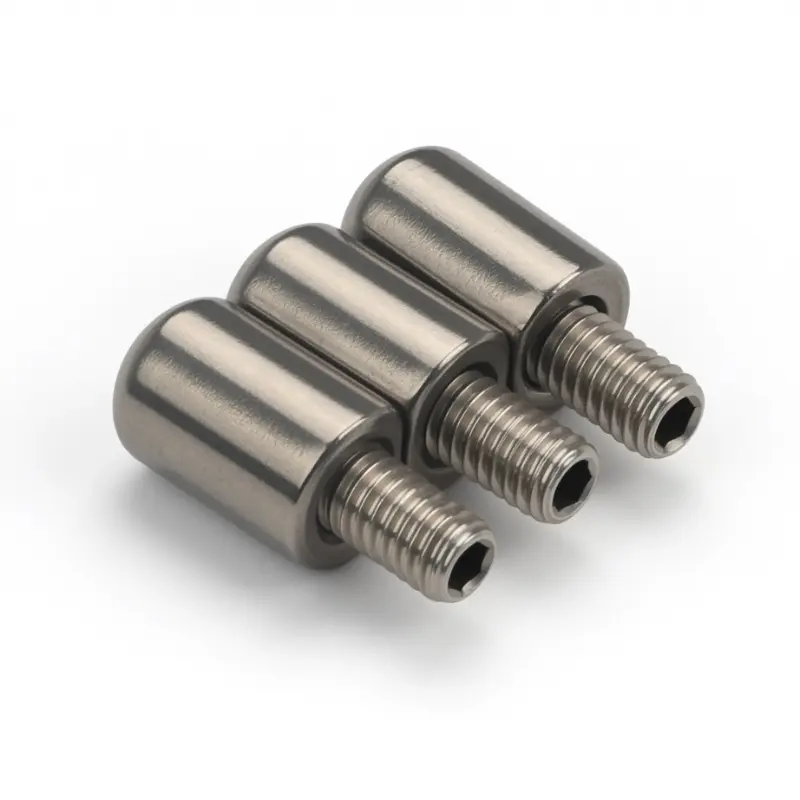

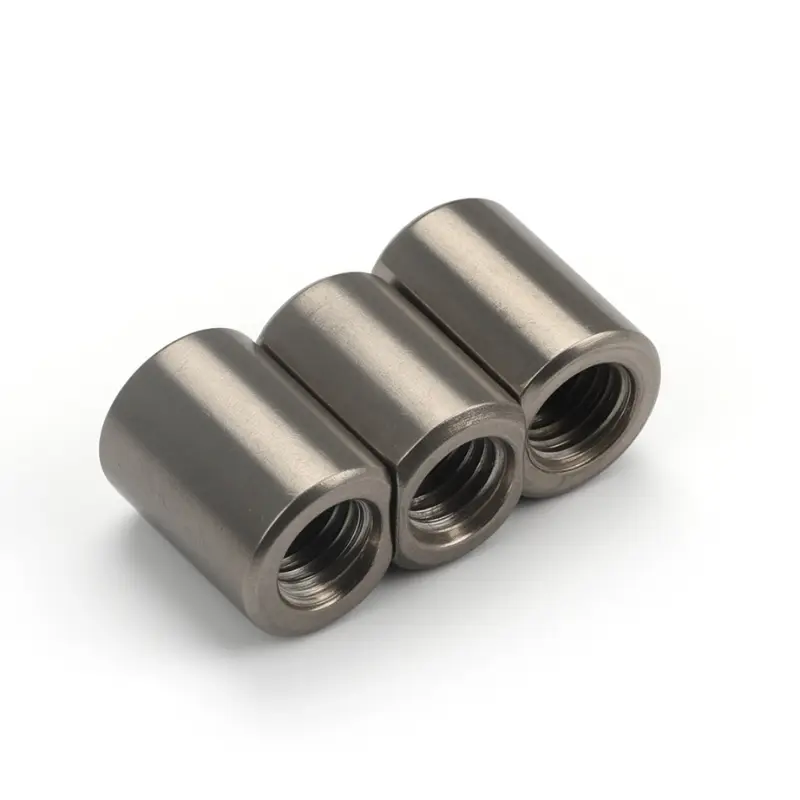

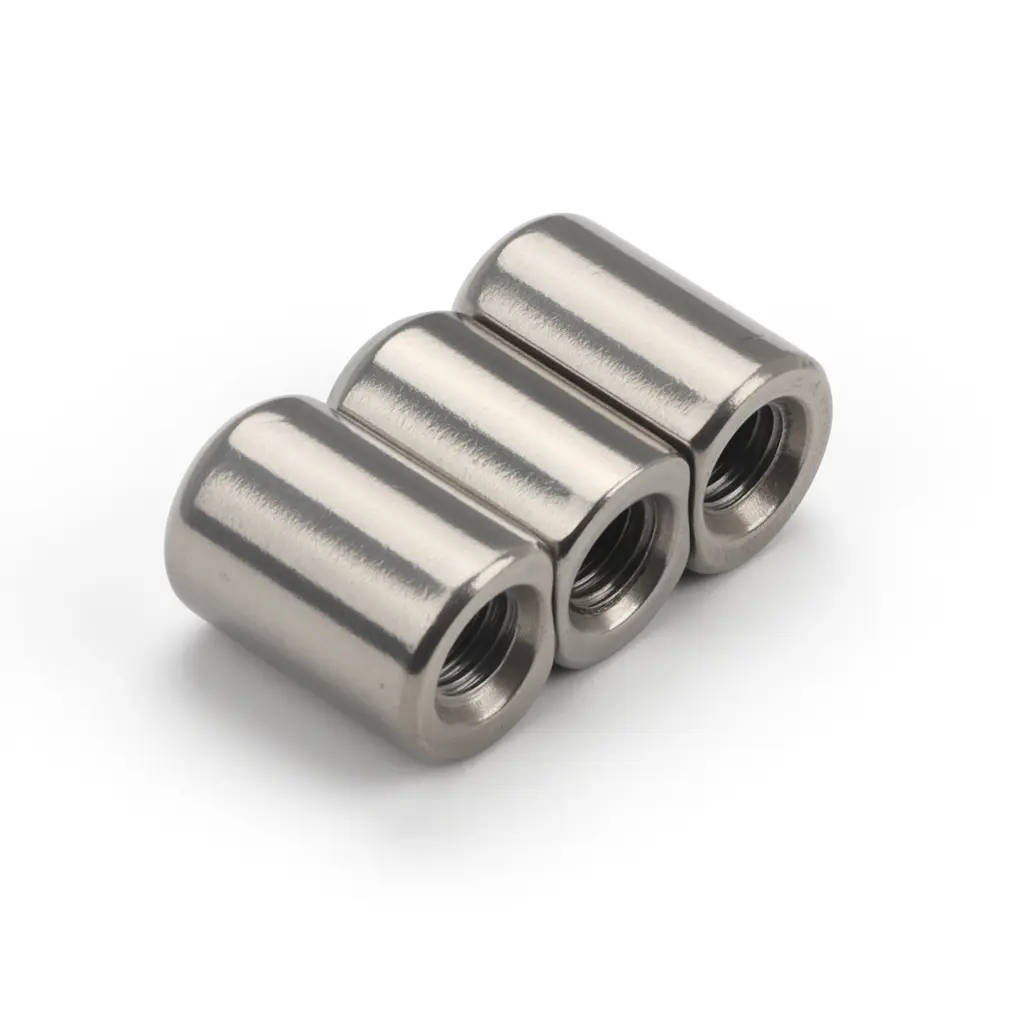

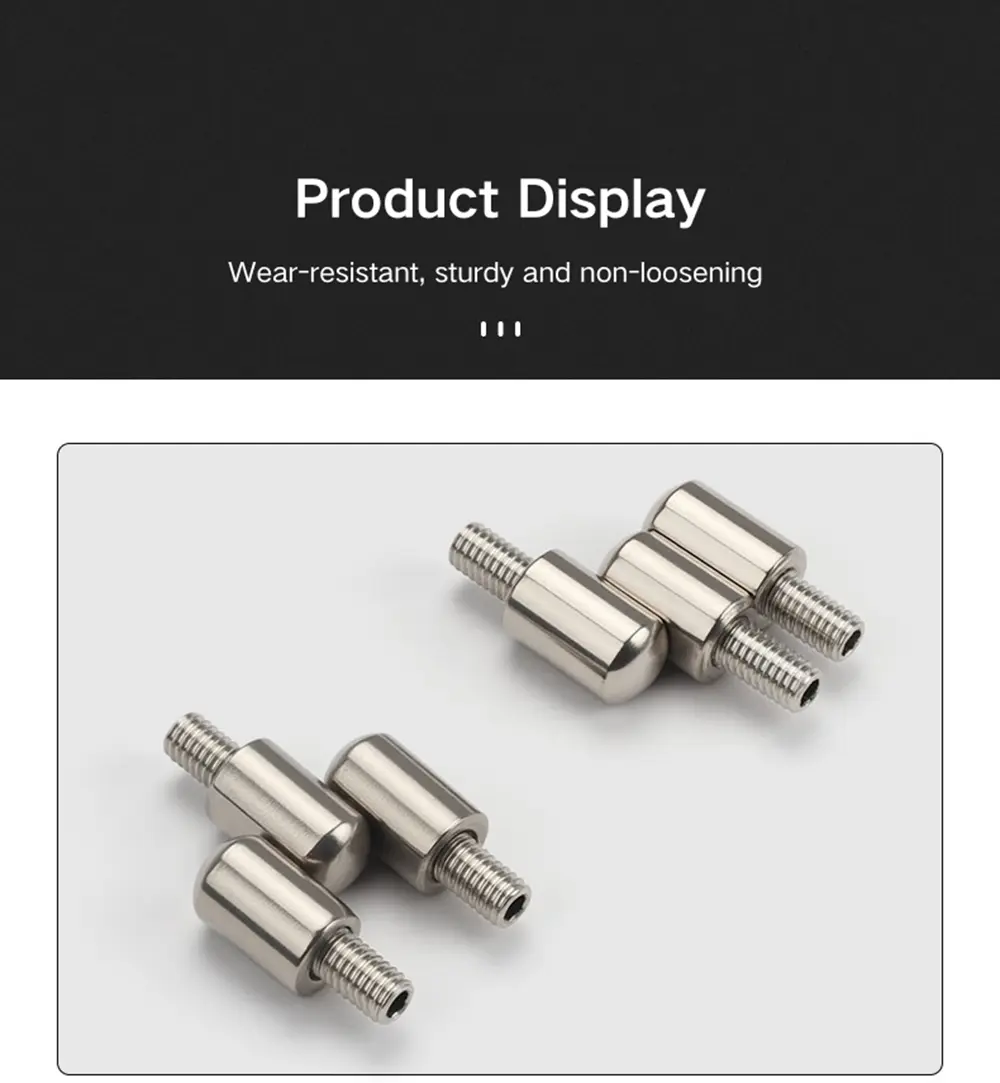

Weld-on Parliament Pivot Change се нуди во внатрешни и надворешни верзии на навој во големини и M6 и M8. Надворешниот тип на нишка има испакната навојна нишка на крајот на монтирањето што се навојува директно во дупката за чукање во панелот на вратата или рамката. Внатрешниот тип на навој има штекер со навој на крајот на монтирањето што прифаќа завртка од страната на панелот. И двете ја заглавуваат површината за монтирање со навој, а потоа се прицврстени со заварување за трајна, стабилна инсталација.

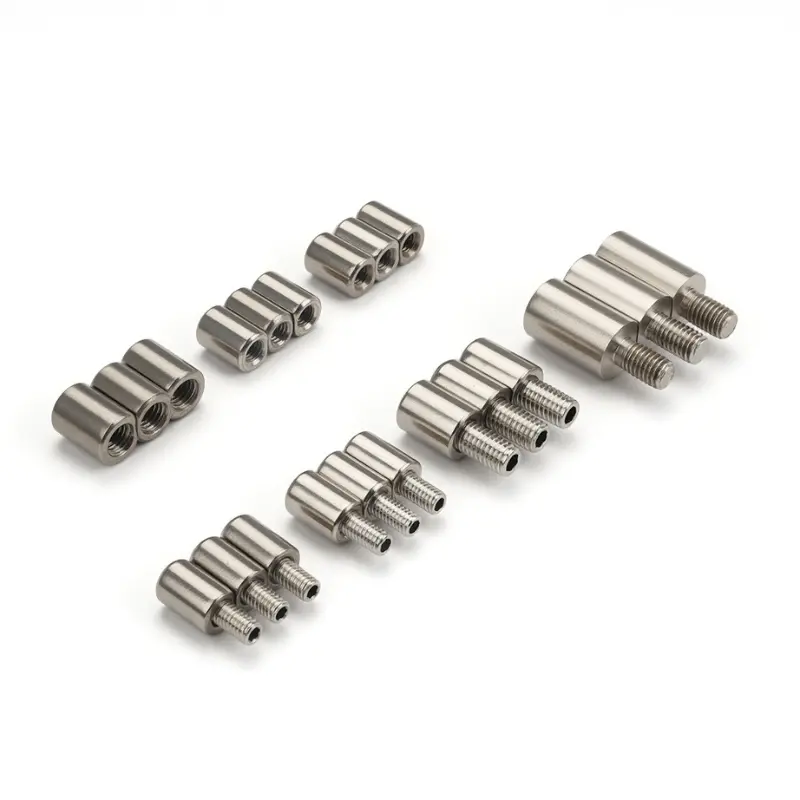

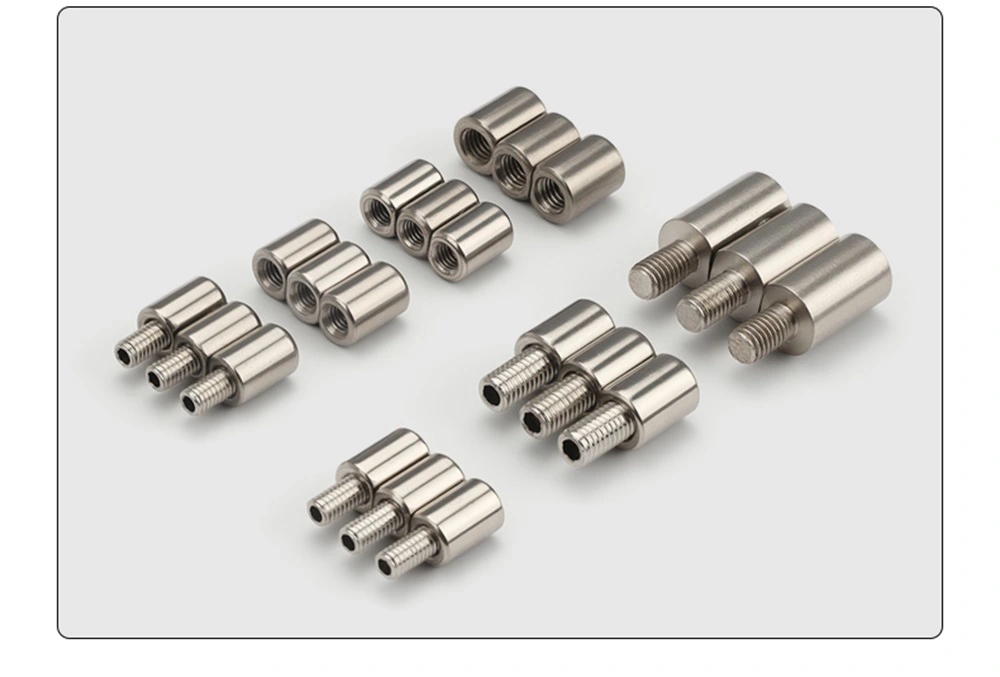

Во опсегот на шарките, интегрираниот тип на надворешен навој M6 и интегрираниот тип на интегриран внатрешен навој M6 се варијанти со фиксна игла - иглата е дел од телото на шарката и не може да се отстрани. Сите други варијанти се откачуваат, со странична дупка низ цевката што овозможува иглата да се излизга кога вратата треба да се откачи. Варијантата на надворешен навој M8×16 е најдолгата опција за обетка во опсегот, прилагодена за панели со поголема длабочина на монтирање.

Структура и димензии

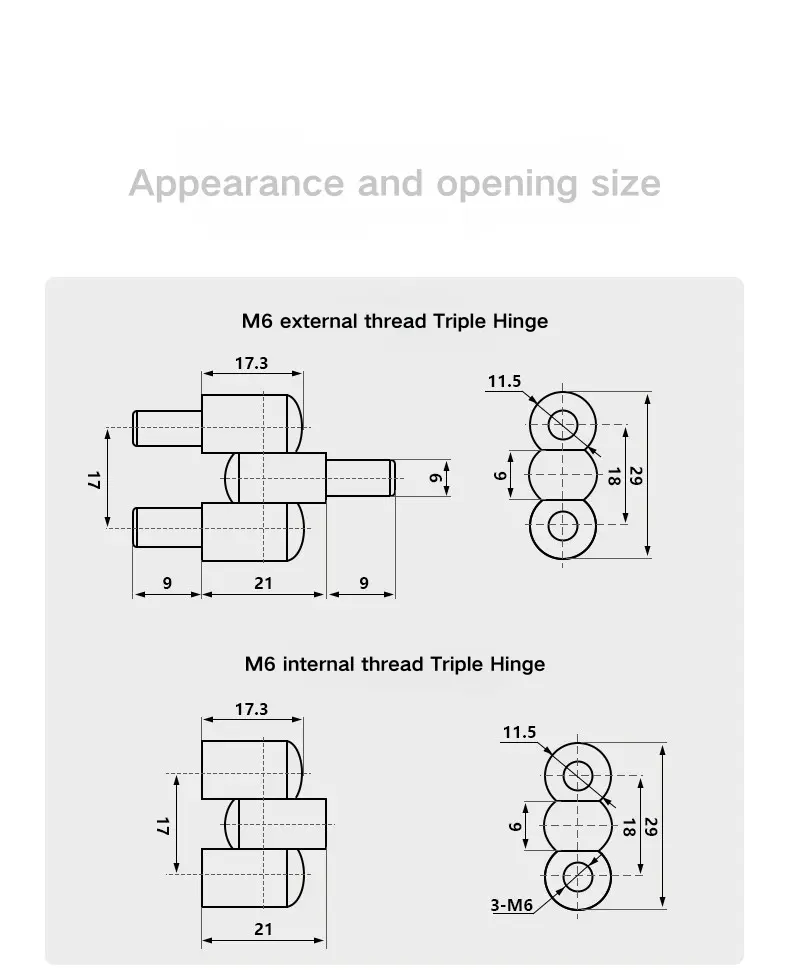

M6 Weld-on Parliament Pivot Change има вкупна должина од 17,3 mm со централен распон на цевката од 21 mm. Верзијата со надворешен навој додава 9 mm продолжетоци на обетките на секој крај, давајќи вкупно ширење од 39 mm. Тројниот оџак на цевката е со вкупна висина од 29 mm на три делови од 9 mm, 18 mm и горниот зглоб, со ширина на цевката од 11,5 mm и дијаметар на пиновите од 6 mm.

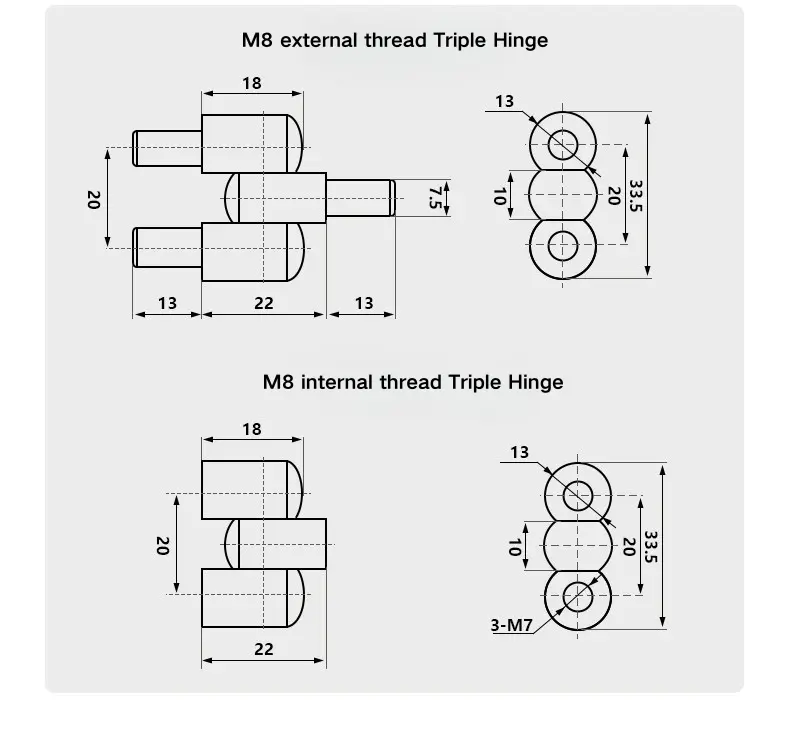

Вртежната шарка M8 е пропорционално поголема, со должина на телото од 18 mm и централен распон од 22 mm. Верзијата со надворешен навој додава 13 mm продолжетоци на обетките на секоја страна за вкупно ширење од 48 mm. Тројниот оџак на буре се протега со вкупна висина од 33,5 mm низ три дела - 10 mm, 20 mm и горниот зглоб - со ширина на цевката од 13 mm и дијаметар на пиновите од 7,5 mm. Внатрешната варијанта на навој M8 користи приклучоци со навој 3×M7.

Инсталација и конфигурација на пиновите

Заварената шарка на Парламентот се вградува со навојување на обетката или крајот на штекерот во плочата на вратата или точката за монтирање на рамката, а потоа се заварува за трајно да се фиксира положбата. Оваа комбинација на зафаќање на конец и заварување дава сигурна монтажа која се справува и со ротационото оптоварување при движењето на вратата и со сите странични сили на шарката за време на употребата.

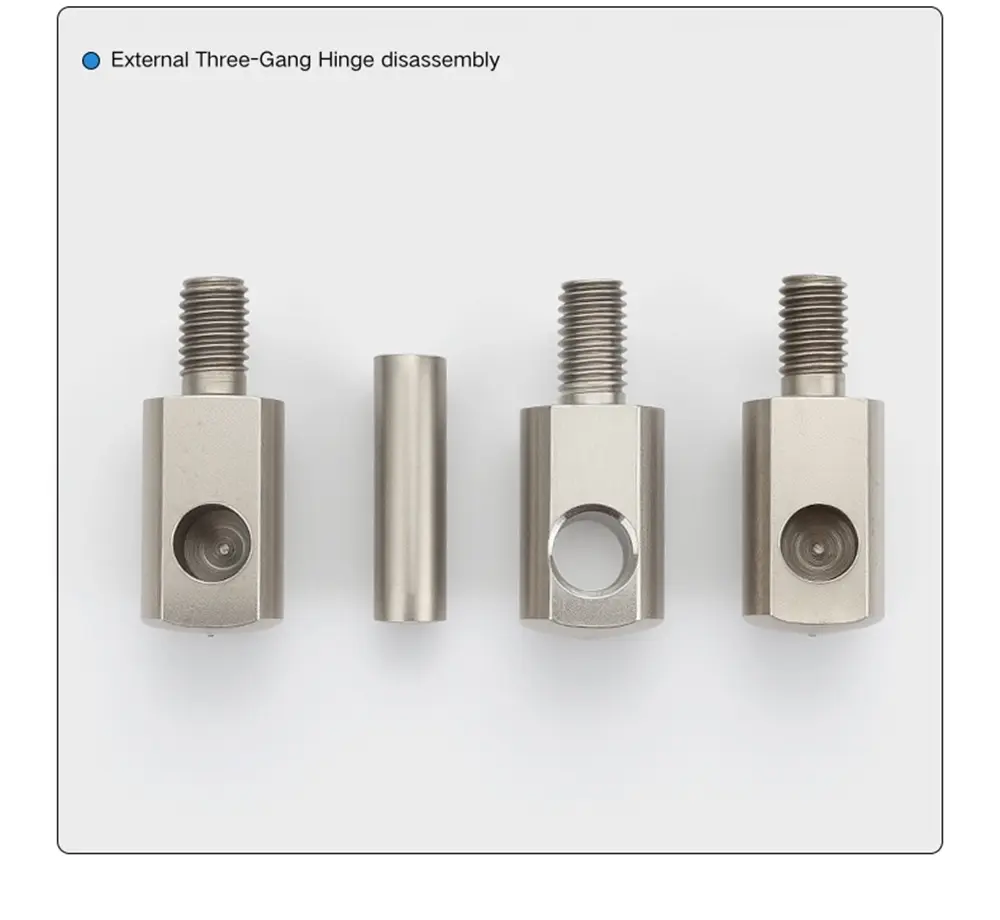

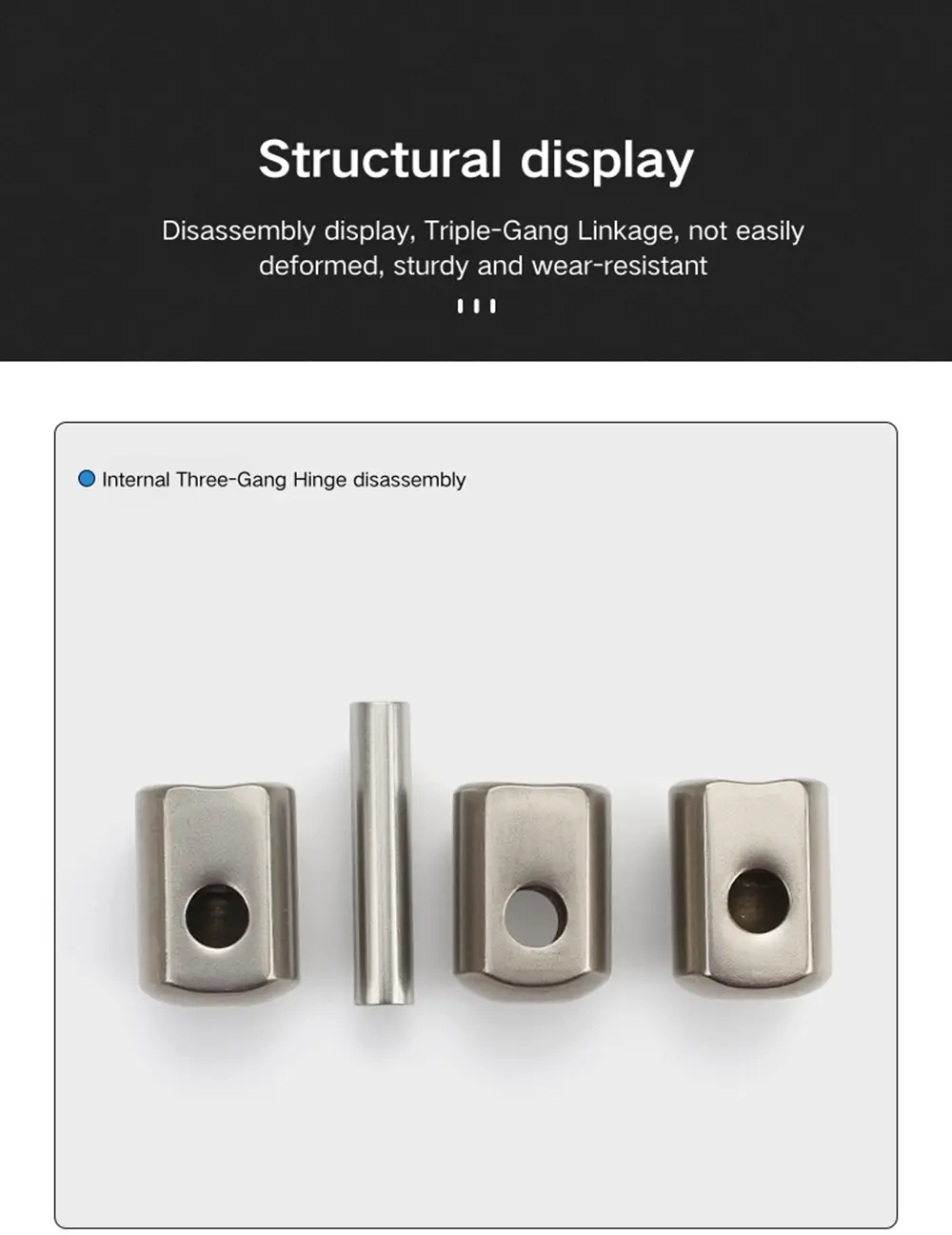

За монтажните верзии на овој уред, иглата излегува низ страничната дупка во телото на цевката и може да се извлече за да се откачи вратата од рамката без да се наруши заварениот носач. Интегрираните верзии немаат странична дупка; иглата е фиксирана во внатрешноста на бурето и шарката не е дизајнирана за отстранување на вратата. Изборот помеѓу интегрирано и отстранливо се сведува на тоа дали отстранувањето на вратата е услов за време на работниот век на куќиштето.

Материјал и површинска завршница

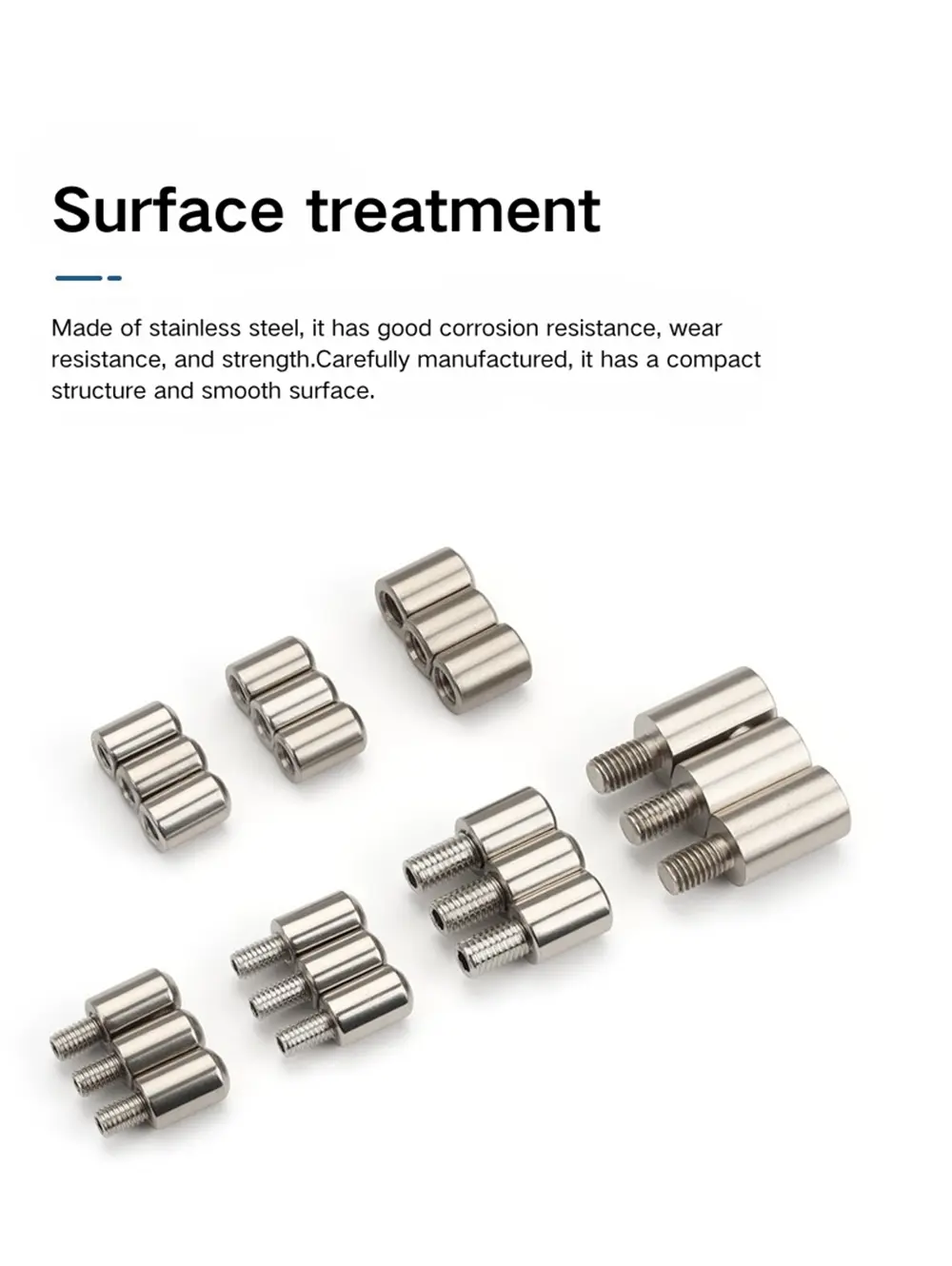

Овој модулар е достапен во нерѓосувачки челик 201 и 304, обата завршени со вибрационо полирање. Процесот на вибрационо полирање ги отстранува брусите и острите рабови и дава конзистентна мат површина со низок сјај - тоа не е четкана или огледална завршница. Двете оценки изгледаат исто по полирањето; разликата е во отпорноста на корозија.

Не'рѓосувачкиот челик 201 нуди пристојна отпорност на корозија за апликации во внатрешниот електричен кабинет и дистрибутивни панели во умерени средини, и е поисплатлива опција низ целиот опсег. 304 не'рѓосувачки челик Weld-On Парламентот Pivot Change е подобар избор за надворешни куќишта, влажни средини или инсталации каде што долготрајната отпорност на корозија е цврст услов. И двете се достапни во повеќето комбинации на големината на нишките и конфигурацијата на пиновите во опсегот.

Најчесто поставувани прашања

П1: Кои варијанти се достапни во овој опсег на шарки?

Асортиманот опфаќа единаесет варијанти: внатрешен и надворешен навој во големини M6 и M8, од нерѓосувачки челик 201 и 304, во интегрирани и отстранливи конфигурации на пинови. Надворешниот навој M8×16 е достапен и како продолжена опција за обетка за подлабоко монтирање на панелот.

П2: Која е разликата помеѓу интегрираните и одвојливите типови?

Интегрираниот тип има фиксна игла - не може да се отстрани и шарката не е дизајнирана за расклопување на вратата. Одвојливиот тип има странична излезна дупка низ цевката; иглата се лизга надвор за да дозволи вратата да се подигне од рамката без алати или да го наруши заварениот носач.

П3: Која е разликата помеѓу внатрешната и надворешната нишка?

Верзијата со надворешен конец има испакната обетка што се навојува во дупка со допрена нишка во панелот или рамката. Верзијата со внатрешен навој има штекер со навој што прифаќа завртка од страната на панелот. Потоа и двете се заваруваат на место по навојувањето за трајна инсталација.

П4: Како е инсталирана оваа шарка?

Монтажата вклучува навојување на обетката или крајот на штекерот во панелот на вратата или точката за монтирање на рамката, а потоа заварување за трајно фиксирање на шарката. Комбинацијата на заглавување на конецот и заварување ја одржува шарката стабилна и при оптоварување на ротационата врата и при странични сили.

П5: Кои се клучните димензии за верзиите M6 и M8?

Телото M6 Weld-On Parliament Pivot Change е долго 17,3 mm со централен распон од 21 mm и дијаметар на пиновите од 6 mm. Тројниот куп буре е висок 29 mm и широк 11,5 mm. Верзијата M8 има тело од 18 mm, централен распон од 22 mm, дијаметар на пиновите од 7,5 mm и висина на оџакот од 33,5 mm со ширина од 13 mm.

П6: Што е вибрационо полирање?

Вибраторното полирање е процес на превртување кој ги отстранува гребените и острите рабови од површината на делот, создавајќи постојан мат финиш со низок сјај. Тоа не е четкана или огледална завршница. И нерѓосувачките верзии 201 и 304 на оваа шарка минуваат низ истиот процес на вибрационо полирање.

П7: Која класа од нерѓосувачки челик треба да изберам?

Не'рѓосувачкиот челик 201 одговара на стандардните апликации за напојување во затворен простор и дистрибутивни панели каде што изложеноста на корозија е умерена. Не'рѓосувачкиот челик 304 е подобар избор за надворешни куќишта, средини со висока влажност или инсталации каде што долготрајната отпорност на корозија е тешко барање.
