Разводна шарка на вратата

Моделни опции и конфигурации на дупки

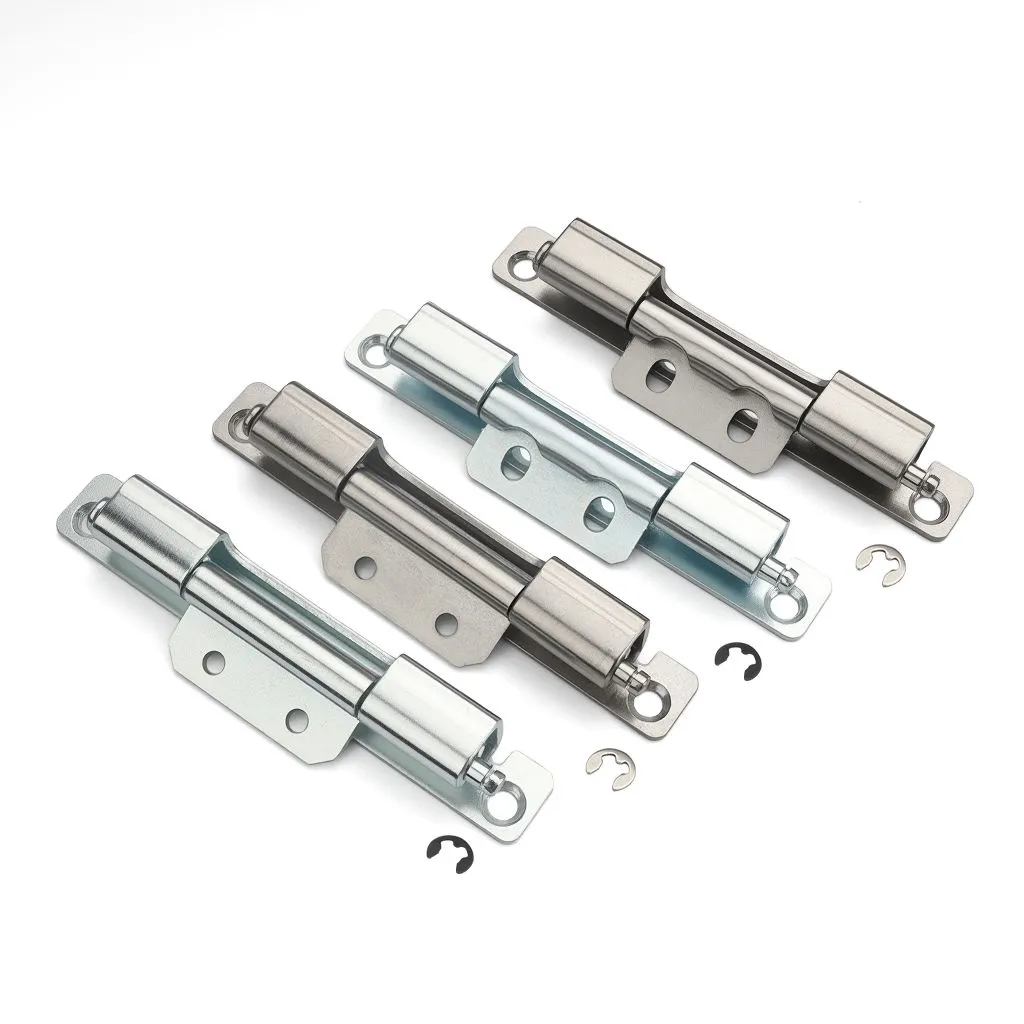

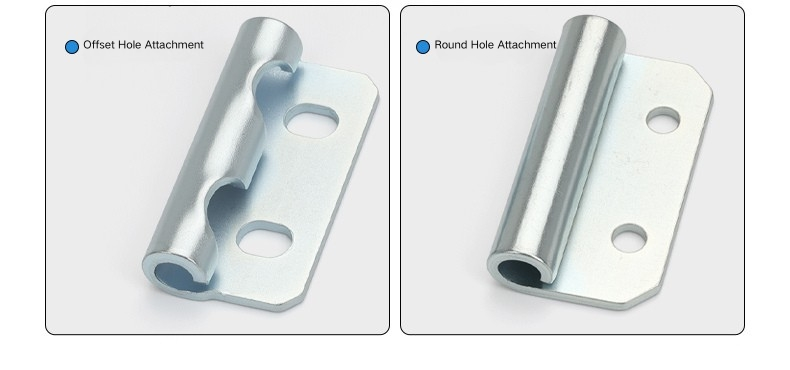

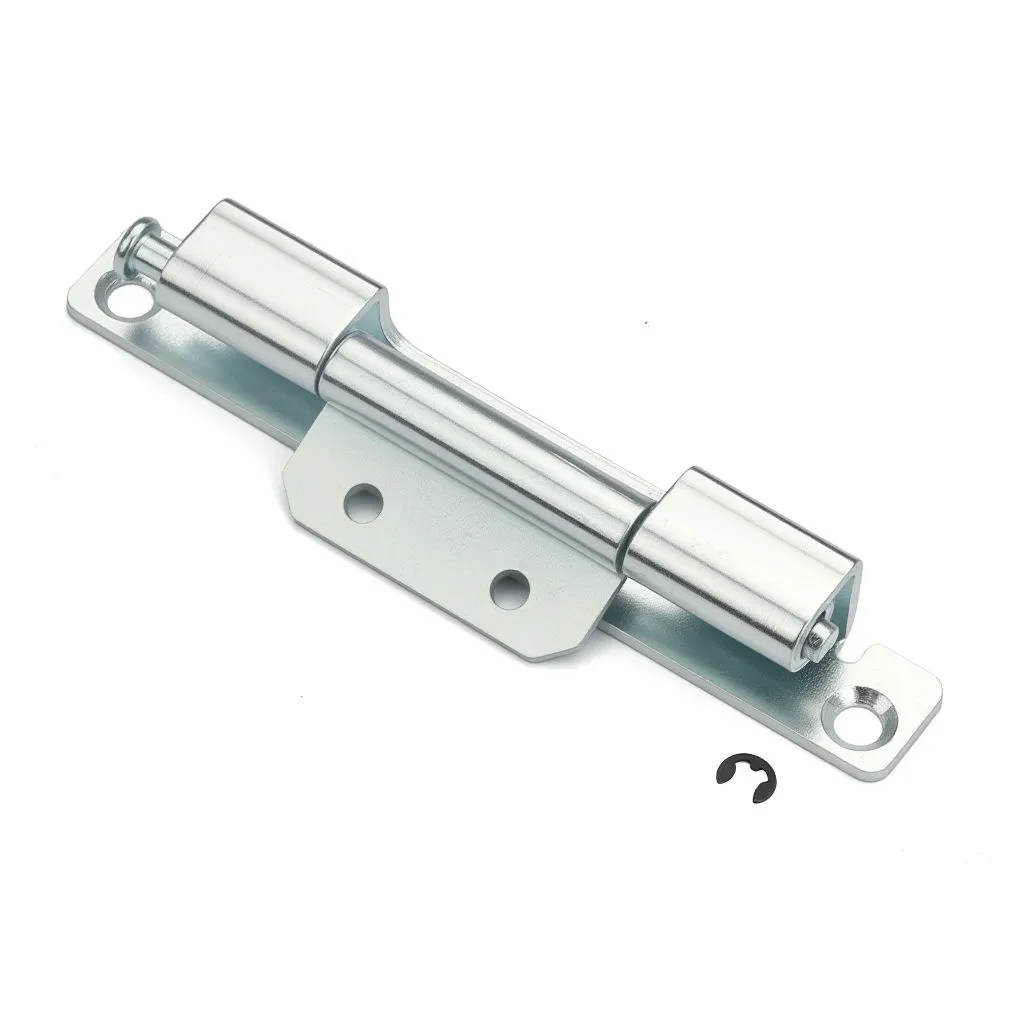

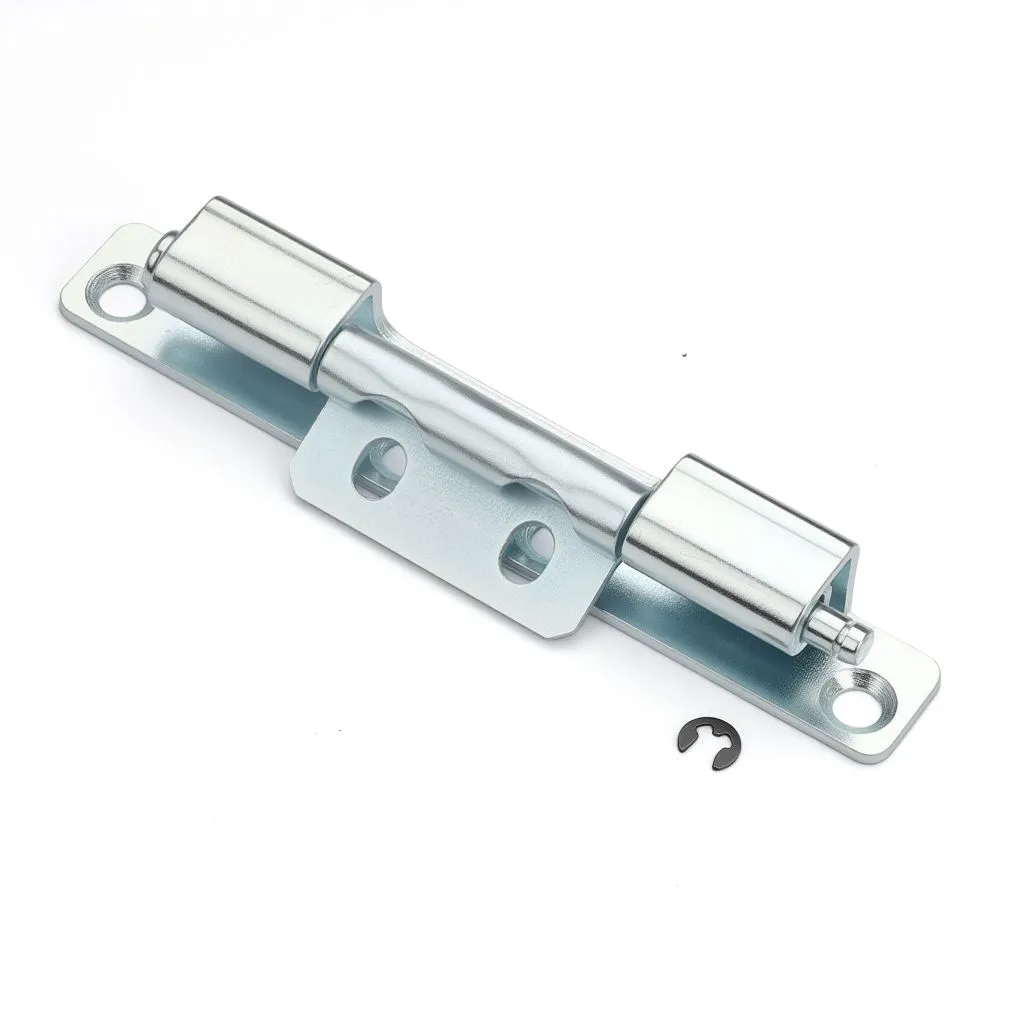

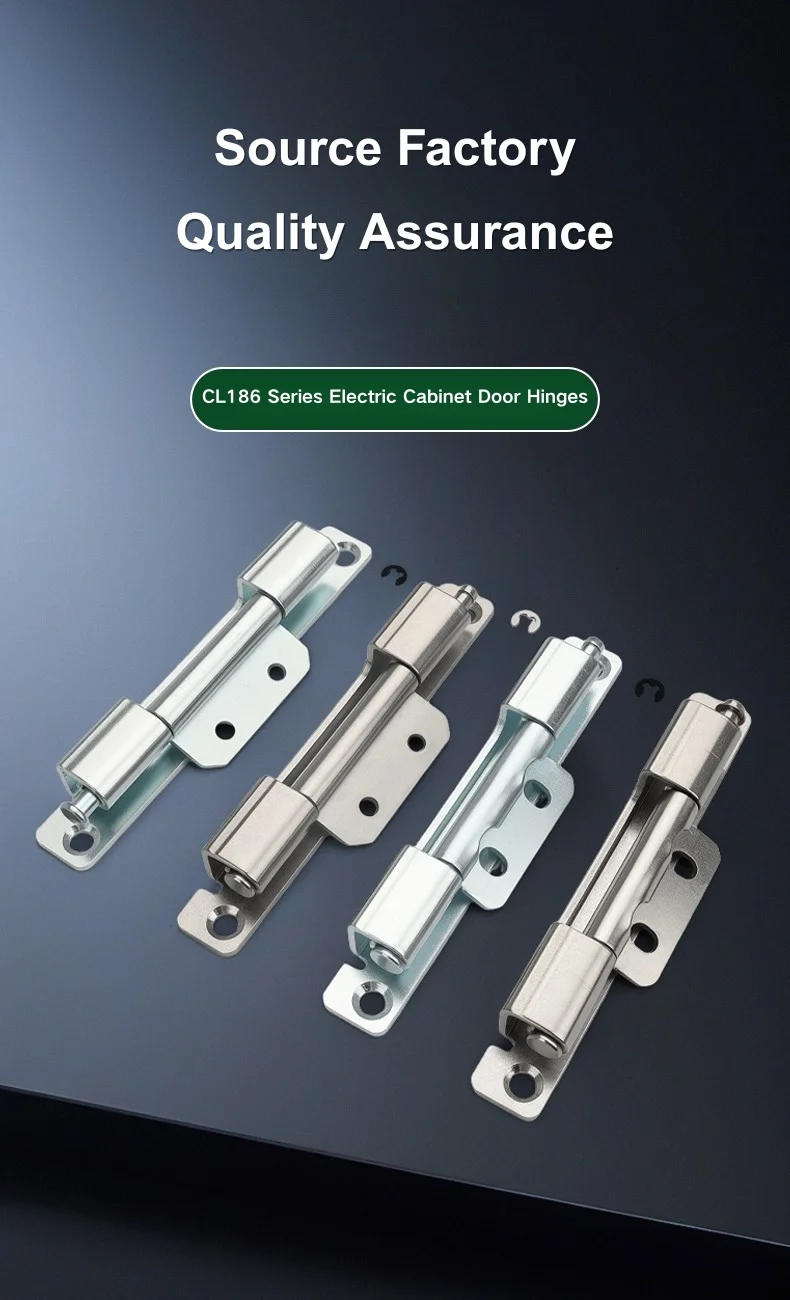

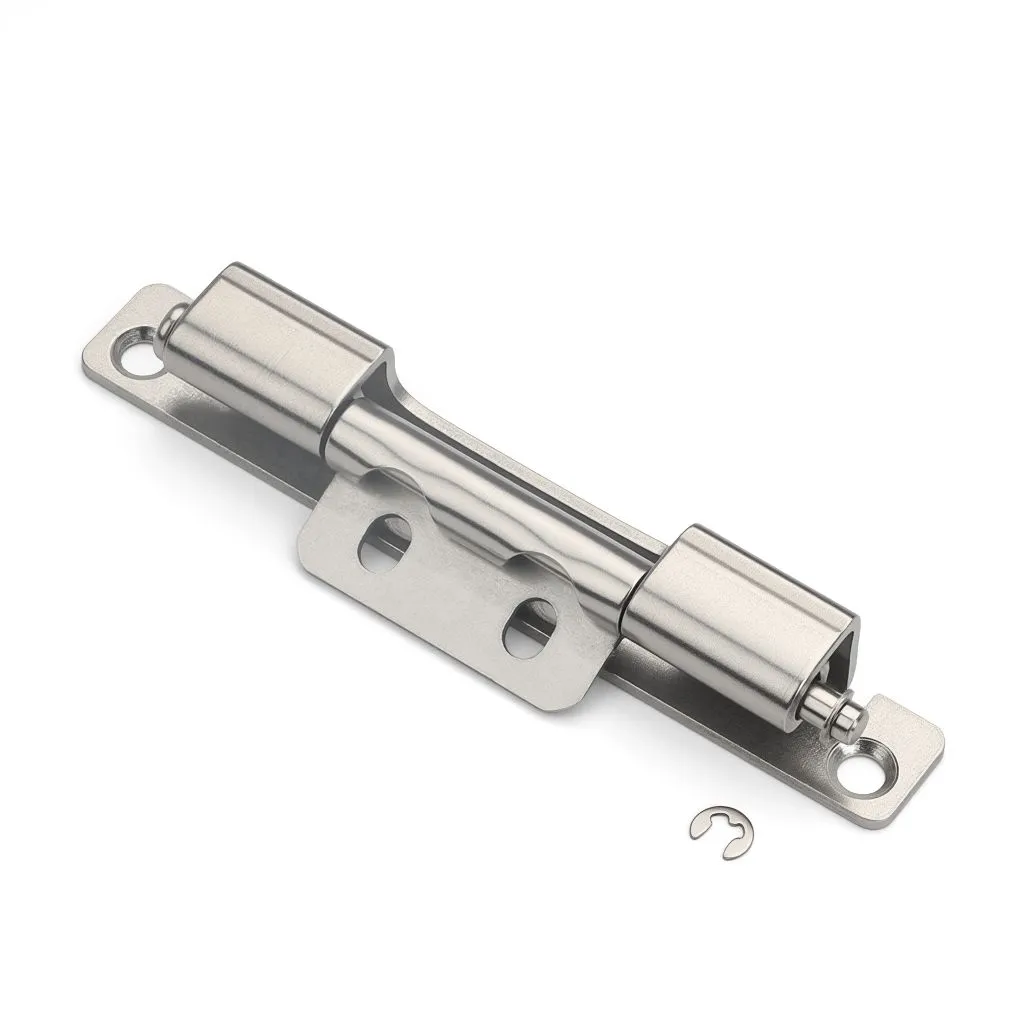

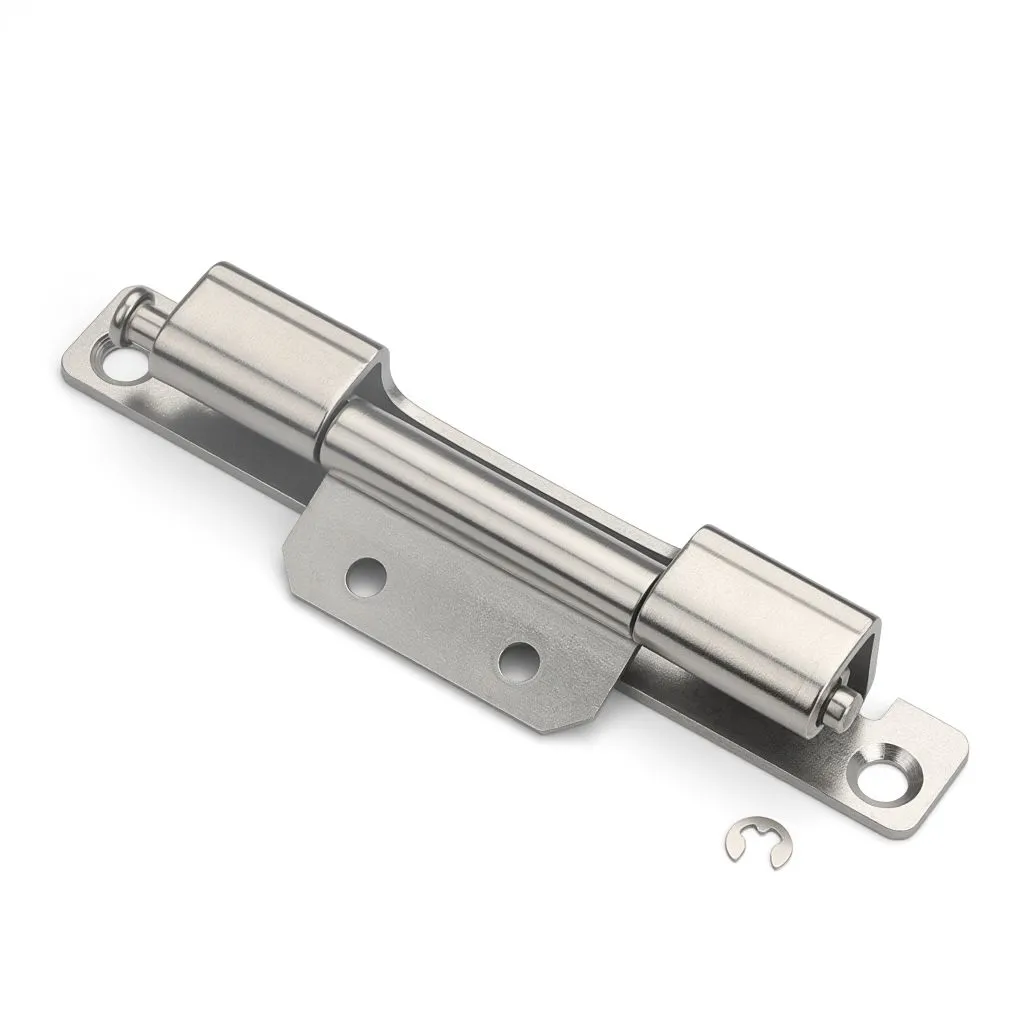

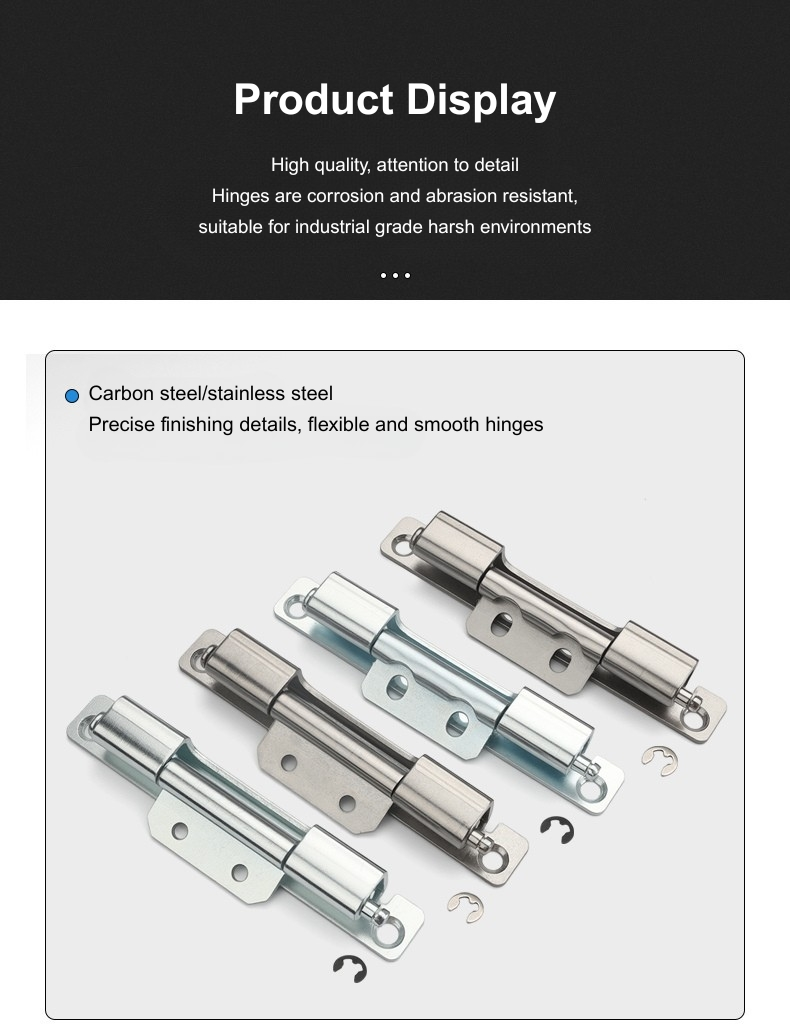

Шарката на вратата на прекинувачот доаѓа во четири варијанти: тркалезна дупка во јаглероден челик, тркалезна дупка во не'рѓосувачки челик, дупка со дупчиња во јаглероден челик и отвор со дупчиња во не'рѓосувачки челик. Структурните димензии се идентични кај сите четири - единствената разлика е во обликот на дупките за монтирање на крилото. Тркалезни дупки ја фиксираат шарката во поставена положба откако ќе се навртуваат; отворите со дупчиња даваат простор за поместување на положбата на шарката пред конечното затегнување, што помага при монтирање на вратите на кои им е потребно внимателно усогласување со заптивката или рамката.

Изборот помеѓу тркалезната дупка и дупката на овој уред се сведува на работниот тек на инсталацијата. Ако положбата на вратата е јасна и конзистентна во текот на производството, кружните дупки се во ред. Ако има некаква варијација во геометријата на рамката помеѓу единиците или ако вратата треба да се прилагоди по првичното монтирање, верзијата со дупчиња го прави тој процес значително помалку непроменет.

Структура и димензии

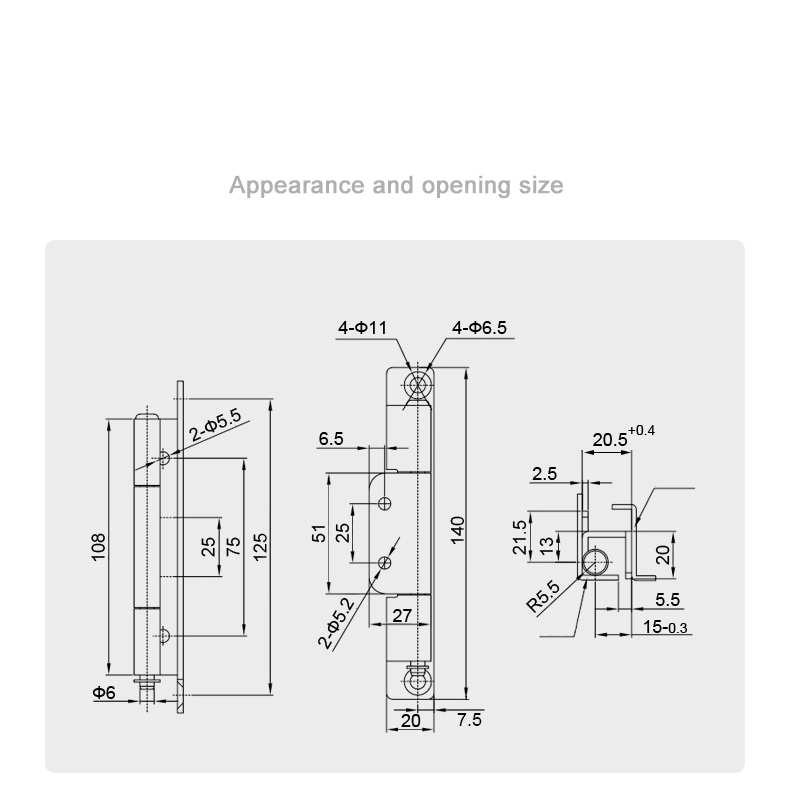

Шарка на вратата има вкупна висина од 108 mm со вкупна должина на телото од 125 mm. Внатрешниот распон помеѓу монтажните крила е 75 mm, со централен дел од 25 mm на цевката. Дијаметарот на цевката е Φ6 mm, а крилото за монтирање е високо 140 mm со ширина на основата од 20 mm. Растојанието на дупките на крилото е во средините од 51 mm и 25 mm, со дупки за фиксирање 2×Φ5,5 mm на страничниот профил.

Вклучувањето на каналот на рамката на шарката на вратата на прекинувачот има ширина од 20,5 mm (толеранција +0,4 mm) и длабочина од 15 mm (-0,3 mm толеранција), со радиус на седиштето на цевката од R5,5 mm. Страничниот профил покажува вкупна висина на заглавување од 21,5 mm, длабочина на внатрешен контакт од 13 mm и странично поместување од 5,5 mm, со чекор од 2,5 mm на влезот на каналот. Овие димензии ја дефинираат геометријата на каналот на рамката со која шарката е дизајнирана да работи - вреди да се потврди според спецификациите на рамката на вашиот кабинет пред да нарачате.

Материјал и површински третман

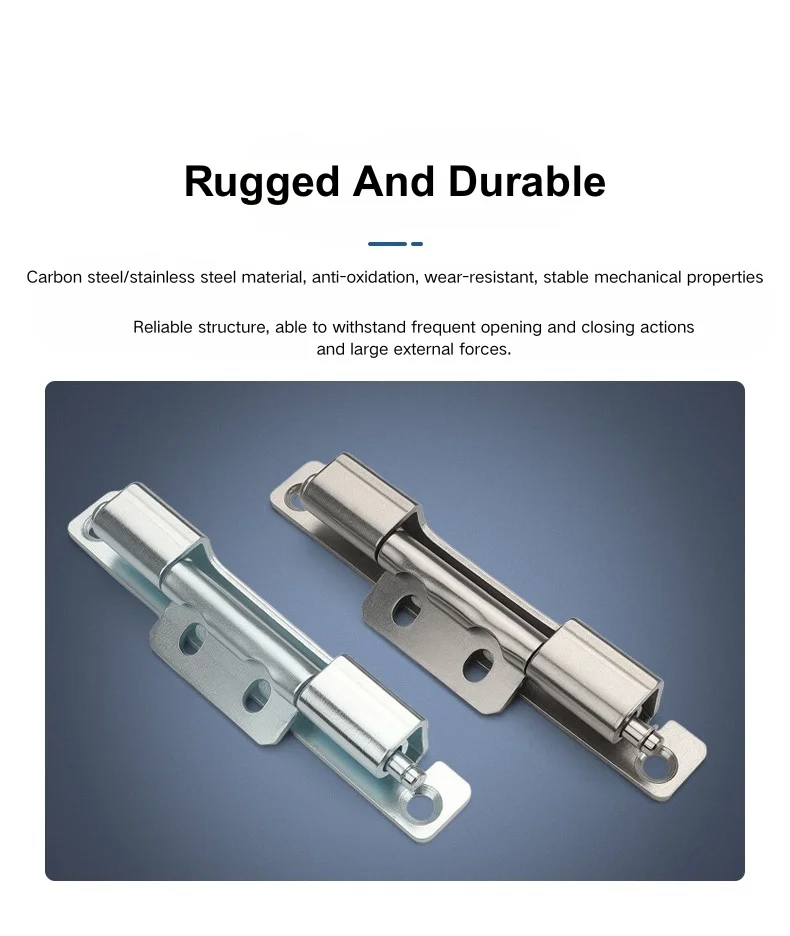

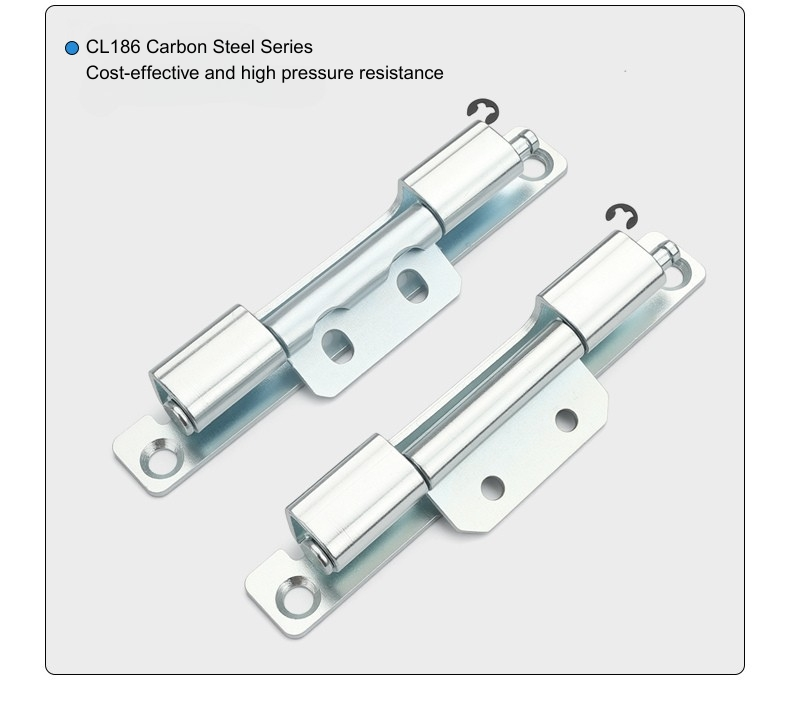

Шарката на вратата на прекинувачот е достапна во галванизиран јаглероден челик и нерѓосувачки челик 304. Верзијата на јаглероден челик одговара на стандардни околини за затворени простории - дистрибутивни табли, контролни панели и кабинети за опрема во суви или климатски контролирани простори каде што изложеноста на корозија е мала. Тоа е поисплатлива опција за куќишта со голем волумен каде што околината за инсталација е предвидлива.

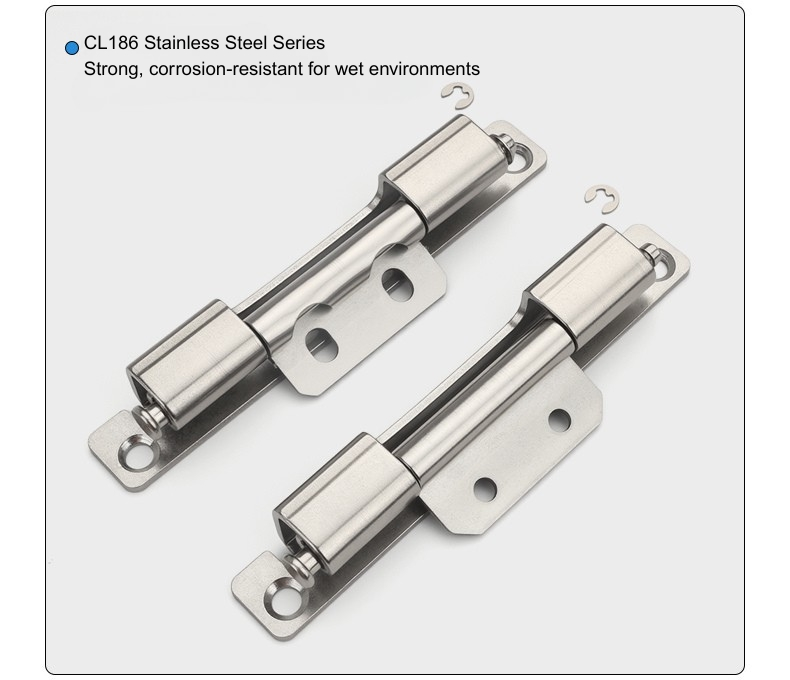

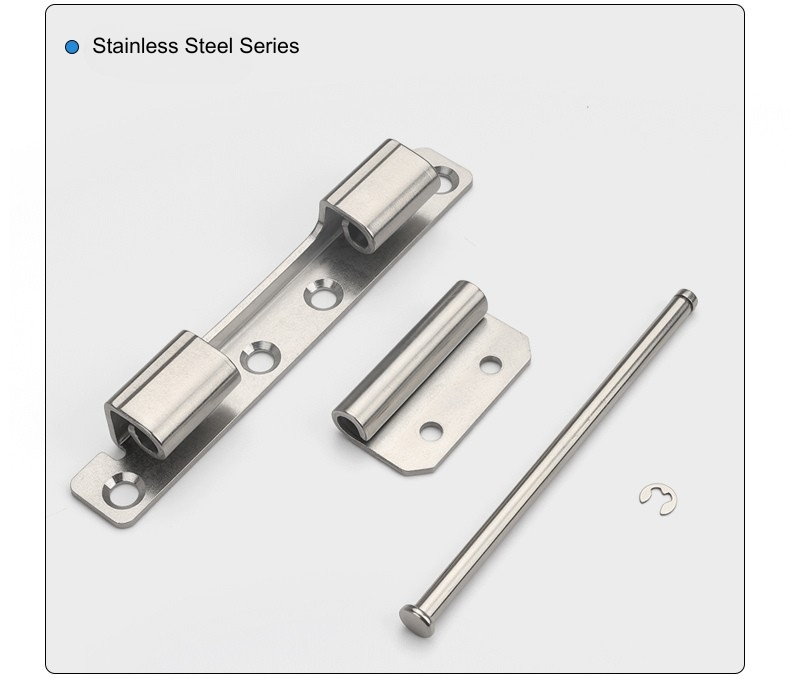

Шарките на вратата од не'рѓосувачки челик е вистинскиот избор за надворешна разводна опрема, влажни помошни простории, крајбрежни инсталации или која било апликација каде што куќиштето ќе се соочи со влага во текот на својот век на употреба. Не'рѓосувачкиот, исто така, има тенденција да се специфицира кога стандардот за финиш на кабинетот бара постојан изглед на површината низ целиот хардвер, бидејќи го задржува својот изглед подобар од галванизираниот челик со текот на времето во предизвикувачки услови.

Најчесто поставувани прашања

П1: Кои варијанти се достапни за CL186?

CL186 доаѓа во четири варијанти: јаглероден челик со кружен отвор, нерѓосувачки челик со тркалезна дупка, јаглероден челик со дупчиња и нерѓосувачки челик со дупчиња. Сите ги делат истите димензии на телото и геометрија на зафаќање на каналот на рамката.

П2: Која е разликата помеѓу верзиите со тркалезна дупка и дупчиња со дупчиња?

Верзијата со кружен отвор ја фиксира шарката во поставена положба откако ќе се навртува. Верзијата со дупчиња овозможува прилагодување на положбата за монтирање пред конечното затегнување, што е корисно кога трасата на вратата треба да се дотера добро за време на инсталацијата или кога има варијации во геометријата на рамката помеѓу единиците на кабинетот.

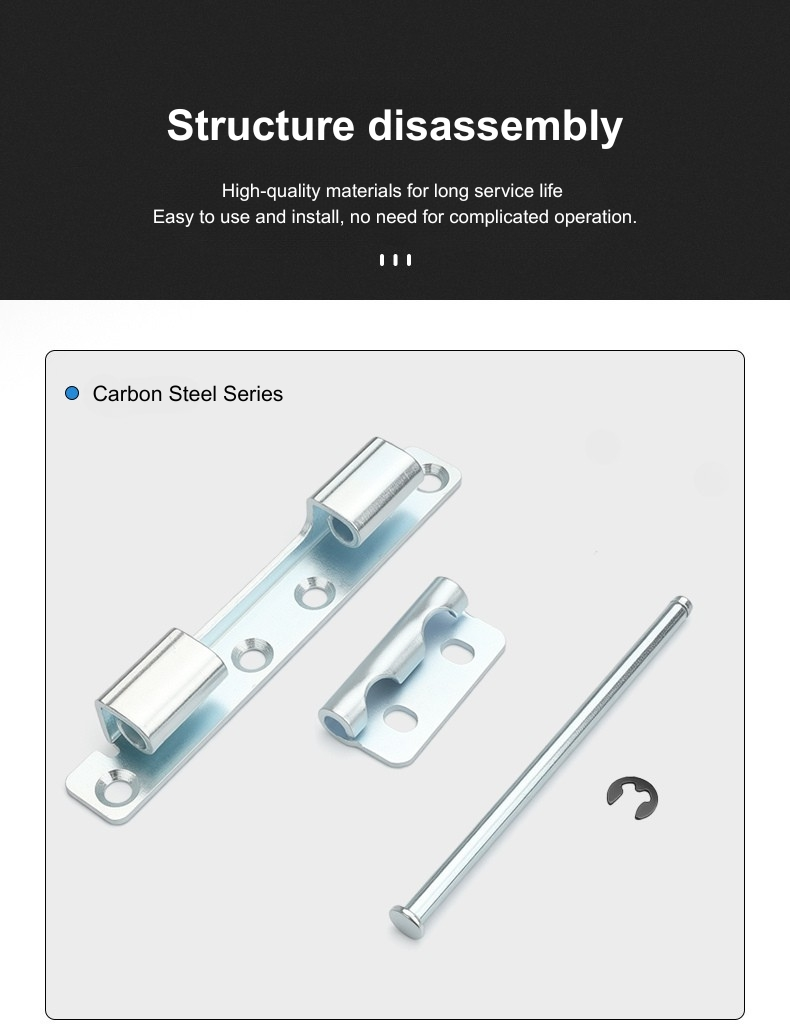

П3: Како е инсталиран CL186?

CL186 е монтиран на завртка. Монтажното крило е фиксирано на панелот на вратата со помош на обезбедените отвори, а телото на шарката го заглавува каналот на рамката на кабинетот. За овој модел не е потребно заварување.

П4: Кои се клучните димензии на CL186?

CL186 има вкупна висина од 108 mm, должина на телото од 125 mm и внатрешен распон од 75 mm. Бурето е Φ6 mm. Монтажното крило е високо 140 mm со основа од 20 mm. Ширината на каналот на рамката е 20,5 mm (+0,4 mm) и длабочината е 15 mm (-0,3 mm).

П5: Каков материјал да изберам за надворешни куќишта?

Верзијата од нерѓосувачки челик е вистинскиот избор за надворешни инсталации, влажни средини или каде и да е долгорочно барање отпорност на корозија. Верзијата со галванизиран јаглероден челик одговара на стандардните апликации за внатрешни кабинети.

П6: Дали CL186 е скриена шарка?

Да - CL186 шарката на вратата на прекинувачот се наоѓа внатре во каналот на рамката на кабинетот кога вратата е затворена, не оставајќи видлив хардвер на надворешната страна на вратата. Телото на шарката е целосно вдлабнато во рамките на профилот на рамката.

П7: Дали вратата може да се отстрани по инсталацијата?

Да. CL186 е шарка која може да се откачи - вратата може да се подигне од каналот на рамката без алат откако ќе се откачи шарката. Ова го прави практично за монтажни линии на кабинетот и одржување на терен каде што е потребно периодично отстранување на вратите.

П8: За какви типови кабинети е погоден CL186?

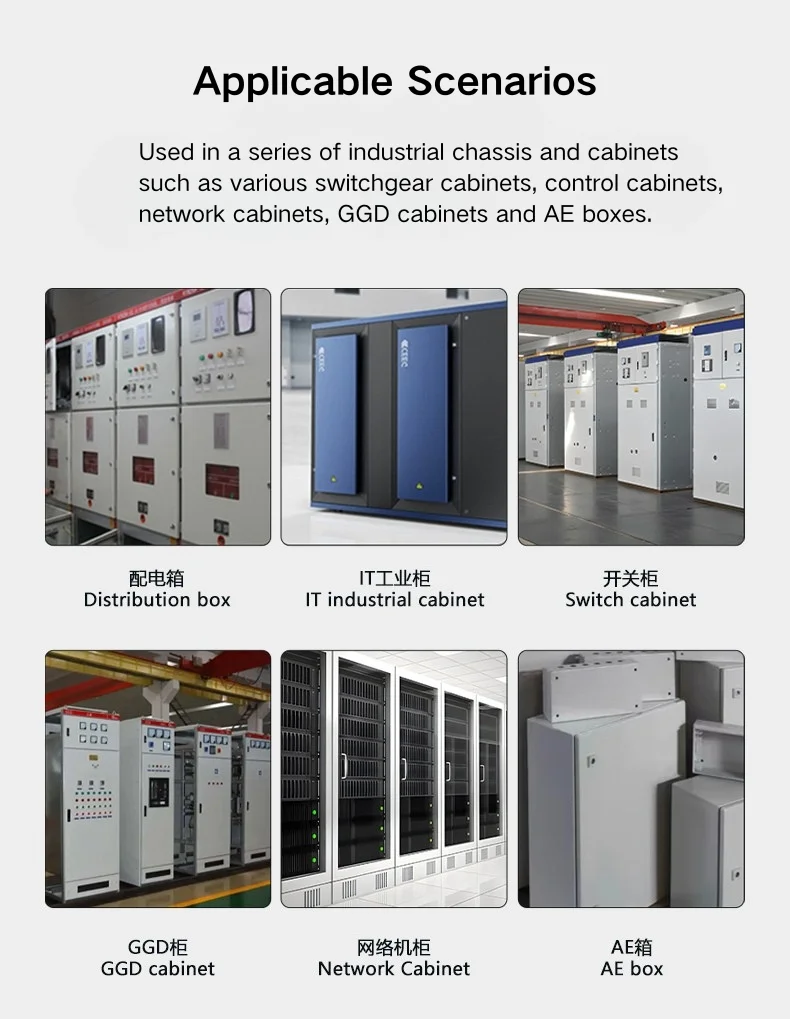

Скриената шарка CL186 се користи на кабинети за разводни уреди, електрични кутии за дистрибуција, врати на контролниот кабинет и куќишта за индустриска опрема - секаде каде што се одвојува, скриена шарка со чист надворешен профил е претпочитана спецификација.
