RMU кабинет Шарка од цинк легура

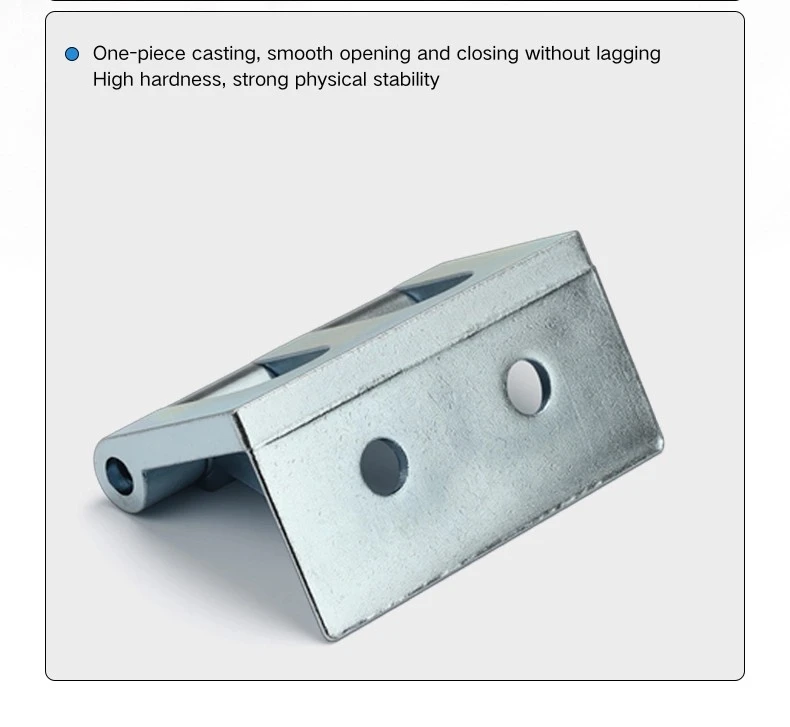

За оние кои бараат волуменски хардвер на кабинетот RMU од Yitai Lock, шарката од цинк од легура на RMU CL208 користи дизајн со две цевки со две буриња Φ8 mm и игла Φ4 mm, што ѝ дава на шарката поширока носечка површина од типот со една цевка со иста големина. Вкупниот отпечаток е 48 × 26 mm, инсталиран со заварување, а двете опции за завршна обработка - црн и светол хром - ги покриваат најчестите третмани на површината на кабинетот на пазарот на RMU и разводни уреди.

Структура и димензии

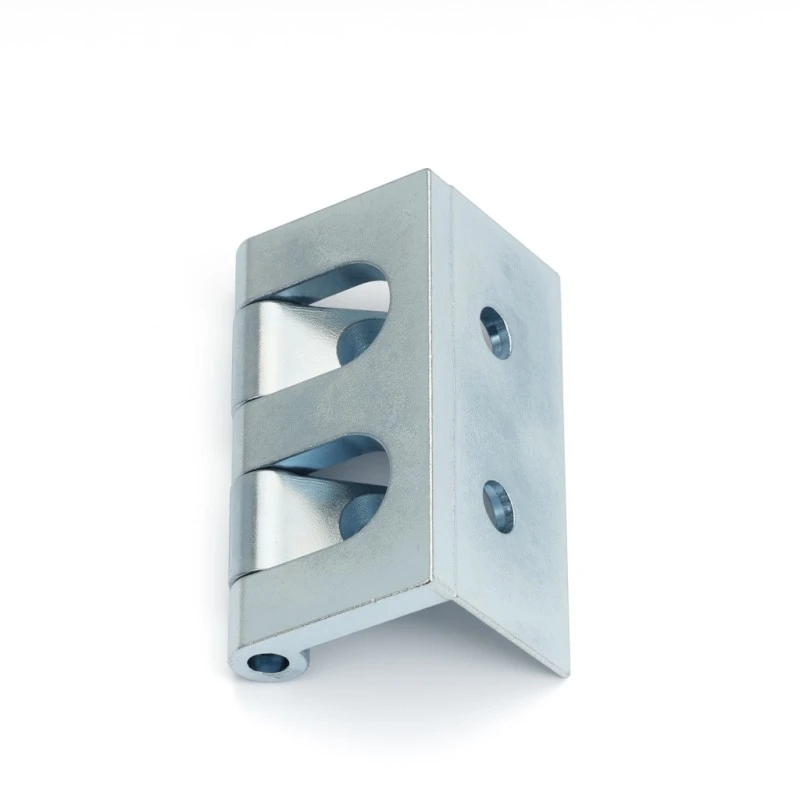

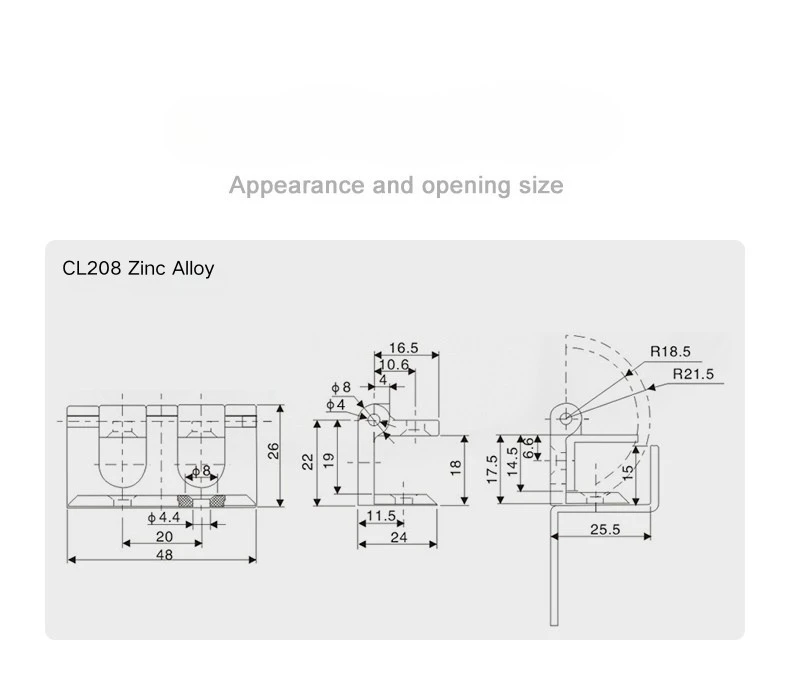

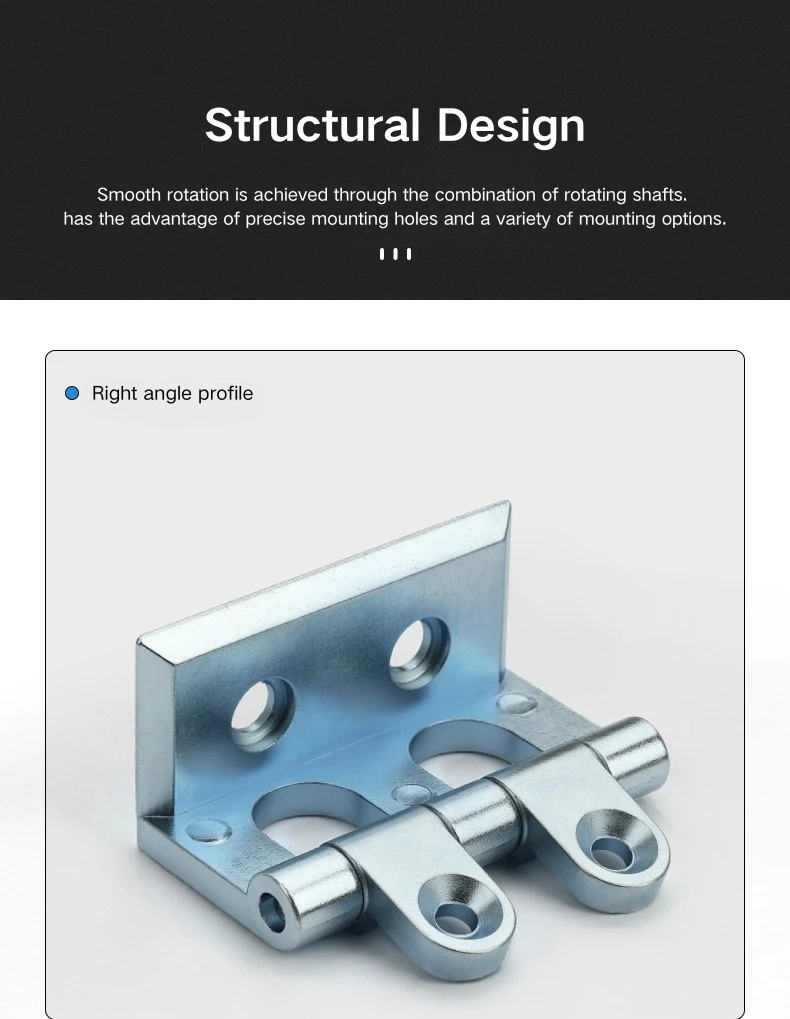

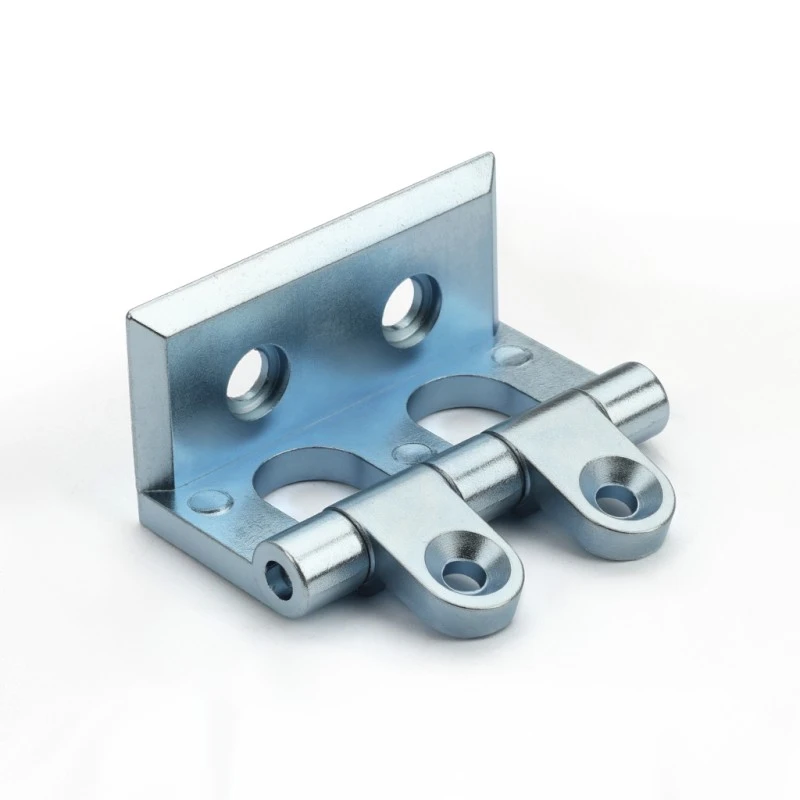

Шарката од цинк од легура на кабинетот RMU е широка 48 mm и вкупна висина од 26 mm, со распон од 20 mm помеѓу двете крила за монтирање. Шарката од цинк од легура на кабинетот RMU користи две буриња Φ8 mm на заедничка игла Φ4 mm наместо единечно зглоб - пошироката површина на лежиштето го шири оптоварувањето на вратата порамномерно и подобро се задржува при повеќекратна употреба. Склопот на цевката се наоѓа на 16,5 mm од работ на листот со центарот на игличката на 10,6 mm.

На страничниот профил, шарката од цинк од легура на кабинетот RMU има длабочина на заглавување на панелот на вратата од 24 mm и дофат на рамката од 25,5 mm. Делот за заглавување на рамката е висок 22 mm со основа од 11,5 mm, а страничниот клиренс изнесува вкупна висина од 17,5 mm со внатрешен чекор од 14,5 mm и поместување на пиновите од 6,6 mm - димензии што се усогласуваат со геометријата на каналот на рамката типична за RMU и конструкциите на дистрибутивниот кабинет.

Агол на отворање и контрола на вратата

Извонредната карактеристика на шарката од цинкова легура на кабинетот RMU е аголот на отворање од 270°. Повеќето стандардни шарки на кабинетот се отвораат до 90°, 120° или 180° - замав од 270° значи дека вратата може да се преклопи речиси рамно на страната на кабинетот наместо да застане под прав агол или на половина пат. Во апликациите на RMU и ринг главната единица, ова прави вистинска разлика кога на техничарите им треба непречен пристап до внатрешноста за инсталација, одржување или управување со кабел.

Радиусот на лакот на шарката од цинкова легура на кабинетот RMU се протега од R18,5 mm до R21,5 mm низ опсегот на замавнување, што го дефинира просторот низ кој минува вратата при отворање. Ова вреди да се земе предвид при распоредот на кабинетот - треба да има доволно простор покрај кабинетот за вратата да го заврши целосното замавнување без пречки.

Заврши Опции и апликација

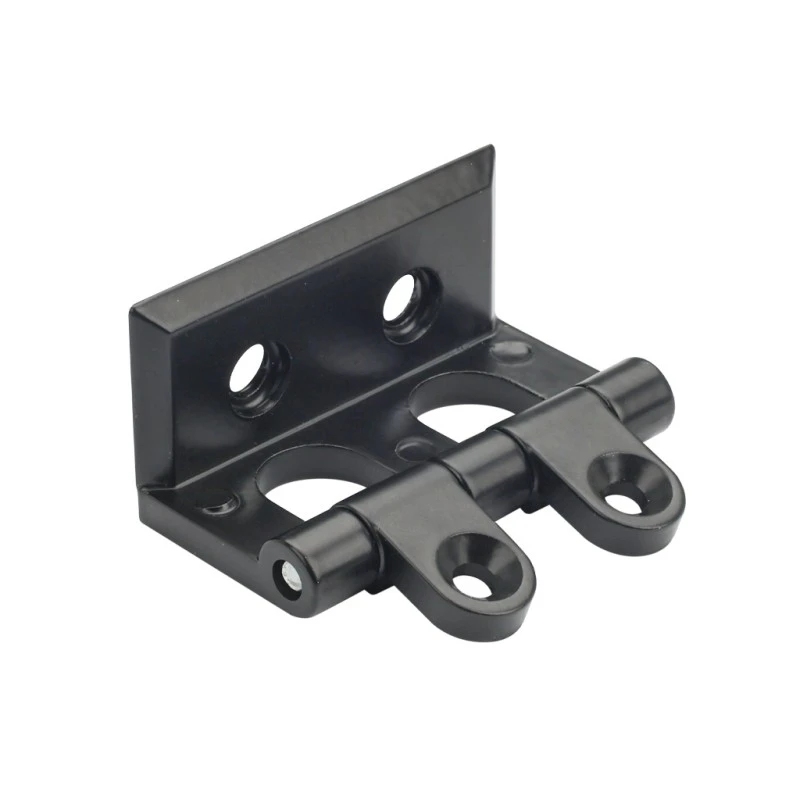

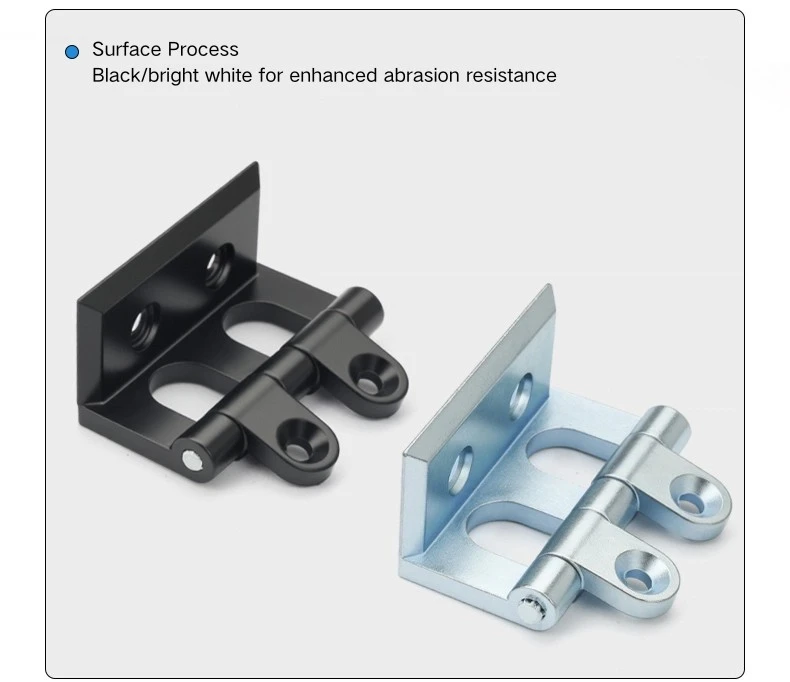

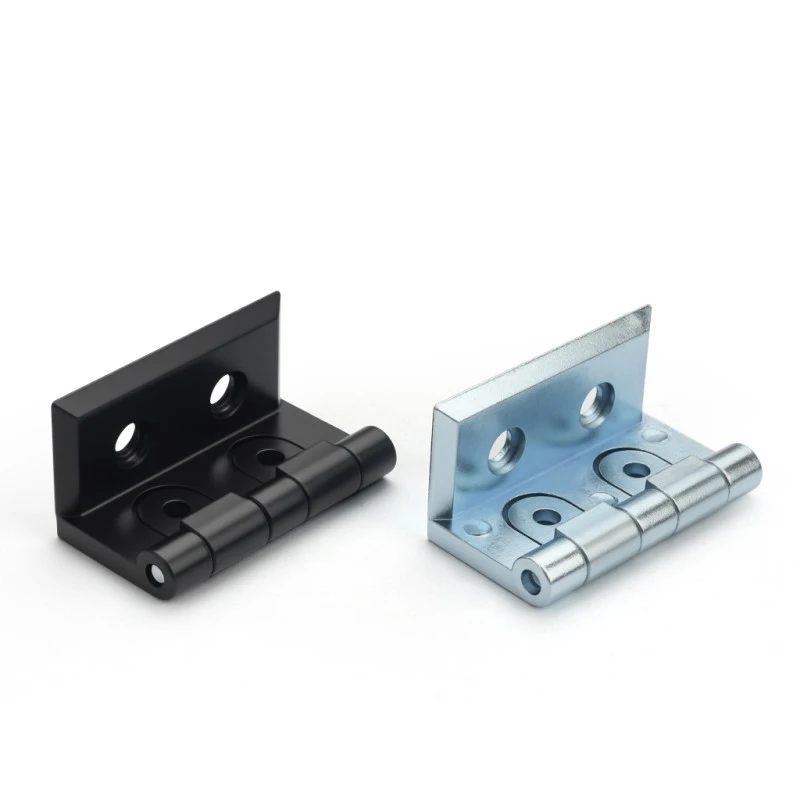

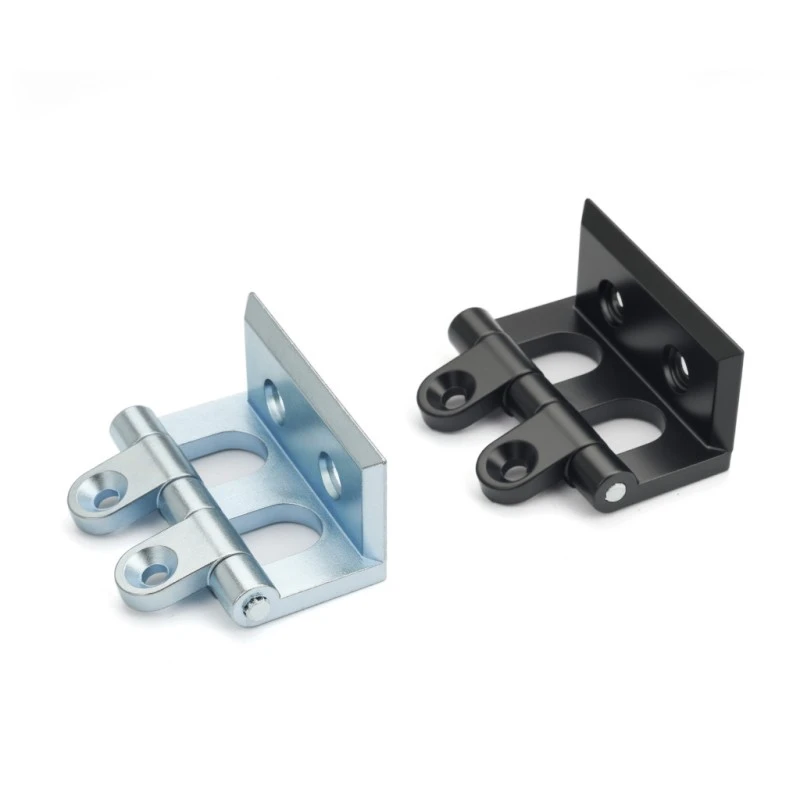

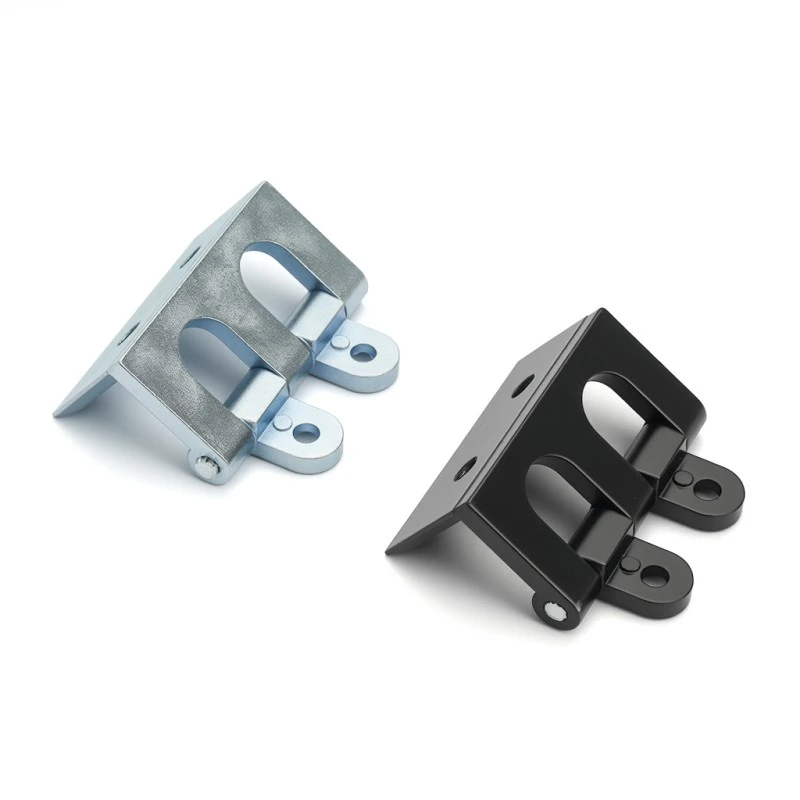

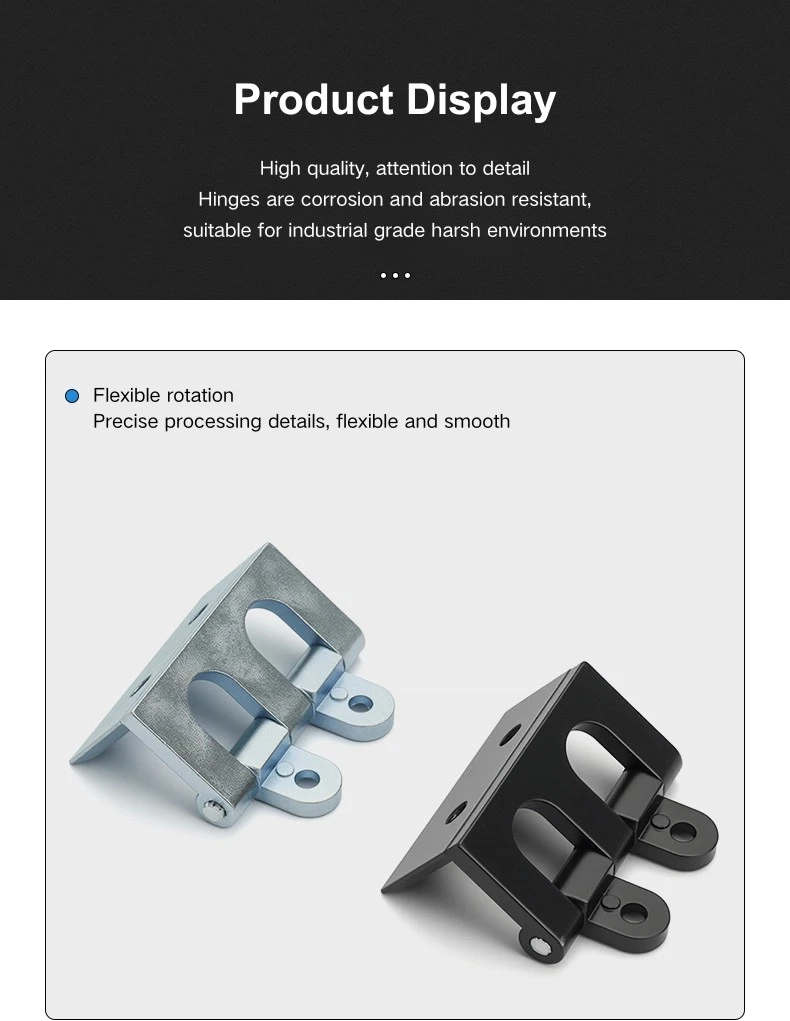

Шарката од цинк од легура на кабинетот RMU доаѓа во две облоги: црна и светла хром. Црното одговара на темни куќишта обложени со прав и е почест избор во конструкциите на RMU каде што надворешноста на кабинетот е стандардна индустриска завршница. Светлиот хром дава полиран, рефлективен изглед и работи добро на посветли или украсни панели на куќиштето каде што завршницата на шарките е дел од целокупната естетика на кабинетот.

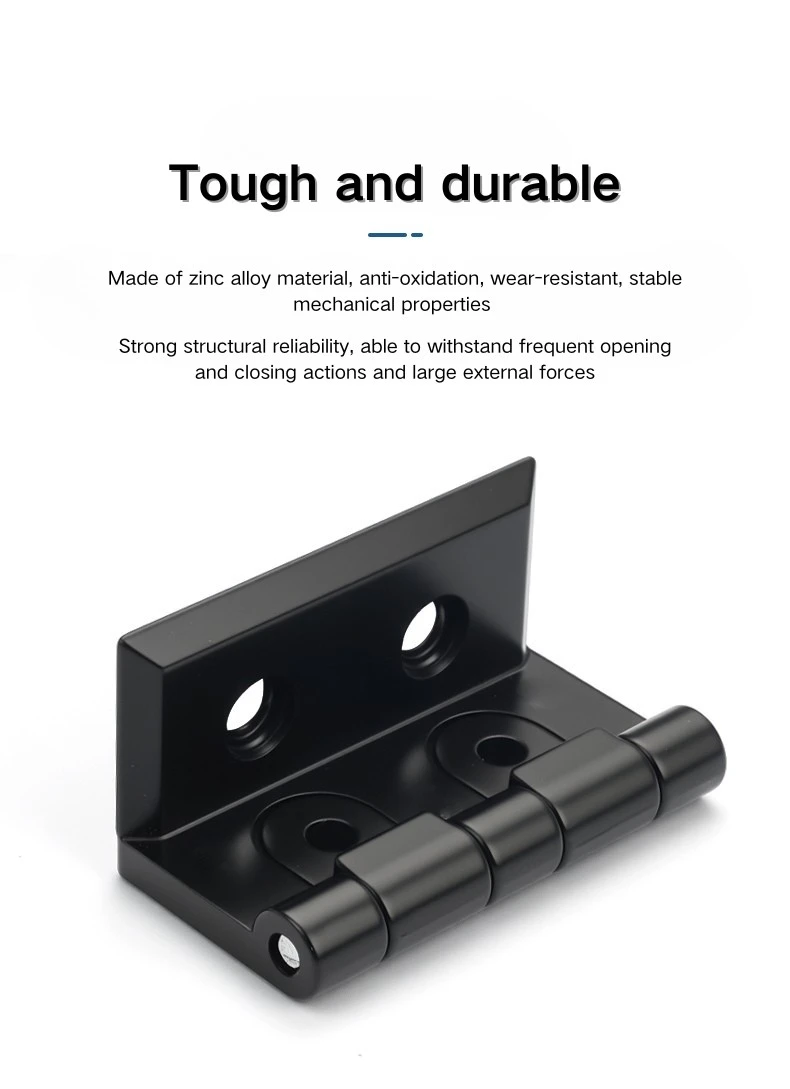

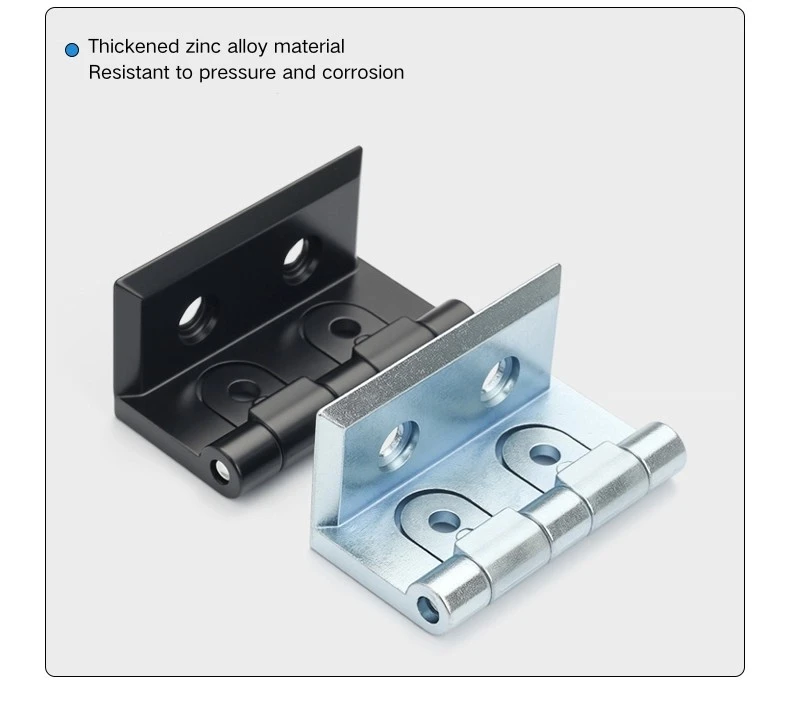

Двете завршетоци на шарката од цинкова легура на кабинетот RMU се заваруваат директно на рамката на кабинетот за време на изработката, така што изборот на финиш е трајна одлука во фазата на изградба. Конструкцијата од легура на цинк добро се справува со типичните внатрешни индустриски средини, а каросеријата со матрица дава конзистентна димензионална точност низ производните серии - корисно кога шарката треба прецизно да се усогласи со каналот на рамката за спојување низ повеќе единици на кабинетот.

Најчесто поставувани прашања

П1: Кој е аголот на отворање на шарката CL208?

CL208 се отвора до 270°, што овозможува вратата да се заниша покрај рамно и да се превиткува назад речиси целосно покрај рамката на кабинетот. Ова е главната причина што е специфицирана за RMU и обрачите на главната единица каде што целосниот внатрешен пристап е редовен услов.

П2: Кои се вкупните димензии на CL208?

Шарката на кабинетот од легура од цинк CL208 е широка 48 mm и висока 26 mm, со внатрешен распон од 20 mm помеѓу крилата за монтирање. Досегот на рамката е 25,5 mm, а длабочината на заглавување на панелот на вратата е 24 mm.

П3: Како е инсталиран CL208?

CL208 е заварена шарка - се прицврстува на рамката на кабинетот и на плочата на вратата со заварување за време на изработката. Нема опција за монтирање на завртка за овој модел.

П4: Кои опции за завршна обработка се достапни?

CL208 доаѓа во црна легура на цинк и светла легура на хром цинк. Црното е стандарден избор за темни или обложени куќишта со прав; светлиот хром одговара на полесни или украсни завршетоци на кабинетот.

П5: За какви типови кабинети е дизајниран CL208?

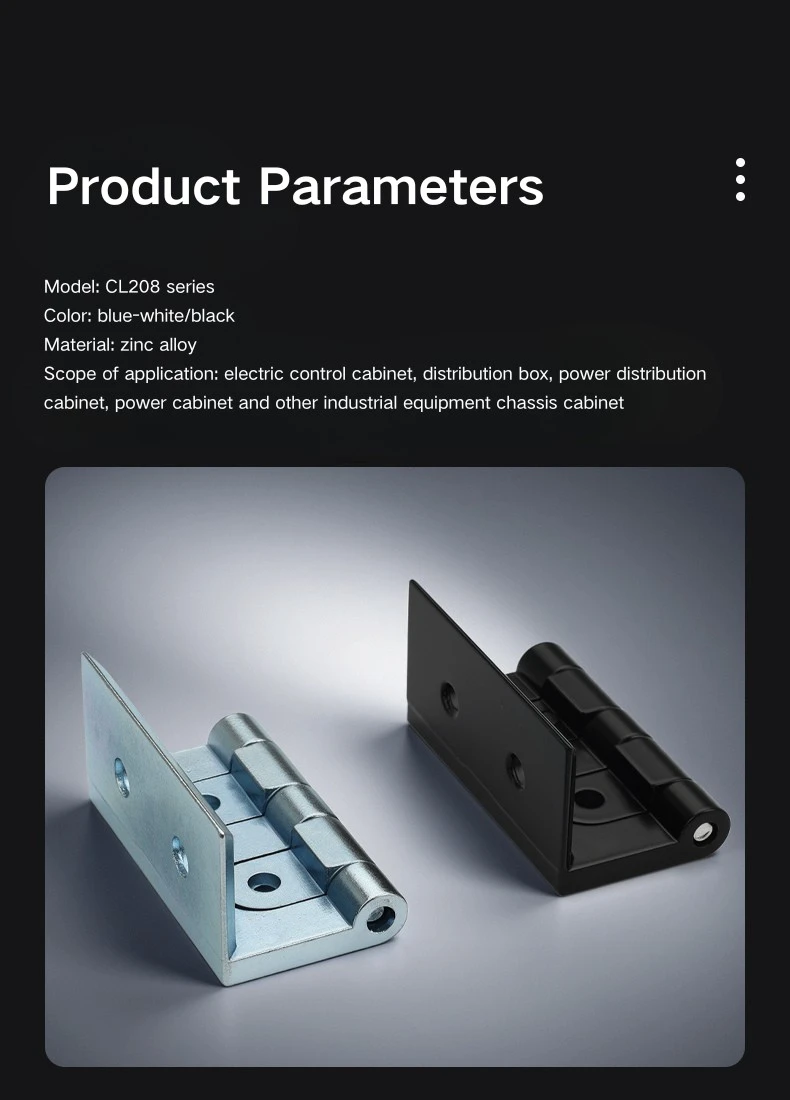

CL208 е дизајниран првенствено за прстенести кабинети на главни единици и исто така се користи за електрични кутии за дистрибуција, индустриски контролни кабинети и куќишта на разводни уреди. Аголот на отворање од 270° е особено релевантен за RMU апликации каде што целосното растојание од вратата е функционално барање.

П6: Дали е потребен простор за замавнување на вратата од 270°?

Да. Вратата поминува низ лак од R18,5 до R21,5 mm додека се отвора. За време на распоредот на кабинетот, проверете дали има доволно простор покрај кабинетот за вратата да го заврши целосното замавнување без да удира во соседните структури или опрема.

П7: Дали CL208 е достапен од нерѓосувачки челик?

CL208 моментално е достапен само во легура на цинк, во црна и светла хромирана завршница. За опциите за шарки на кабинетот од не'рѓосувачки челик, другите модели во опсегот Yitai Lock може да бидат посоодветни во зависност од вашата апликација.
