Електрична шкафче на вратите на страничната монтажа на свиткување шарка

За оние шарки на вратата на кабинетот кои се набавуваат на големо од Yitai Lock за конструкции на електричен кабинет или фиоки, опсегот на шарки за свиткување странични монтирани врати на Power cabinet Doors дава голема флексибилност - вкупно шеснаесет варијанти, покривајќи различни длабочини на рамката, дебелини на панелот на вратата и конфигурации на плочата за монтирање CL901,CL901,CL903, CL903,CL CL233 серија. Плочите за предна монтажа кај повеќето модели споделуваат конзистентен отпечаток од 36 × 17,7 mm или 25 × 17,7 mm со фиксирање на отворот или тркалезната дупка, што го прави едноставно да го изберете вистинскиот модел врз основа на профилот на вашата рамка без потреба од редизајнирање на распоредот на панелот на вратата.

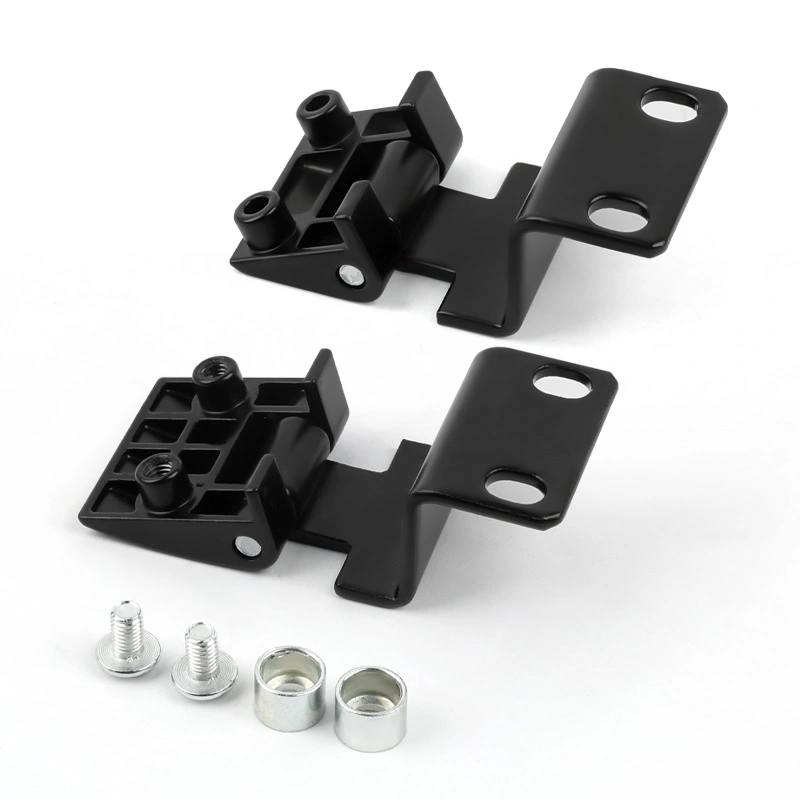

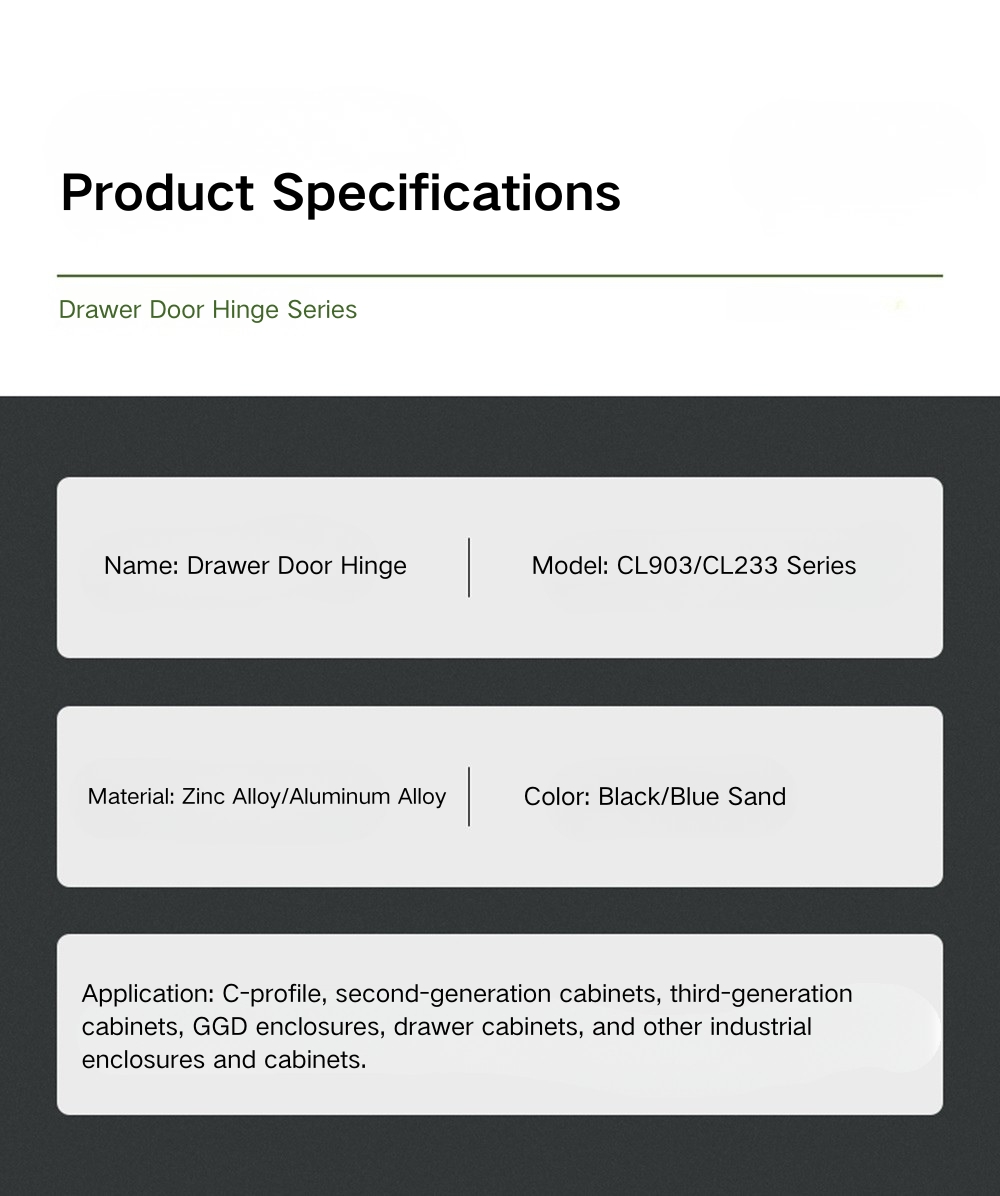

Модел на производ	Странично монтирана шарка на кабинетот
Површински третман	Цинк легура
Факултативни материјали	Црн/син песок
Употреба	Погоден за различни типови на прекинувачки кабинети, контролни кутии итн

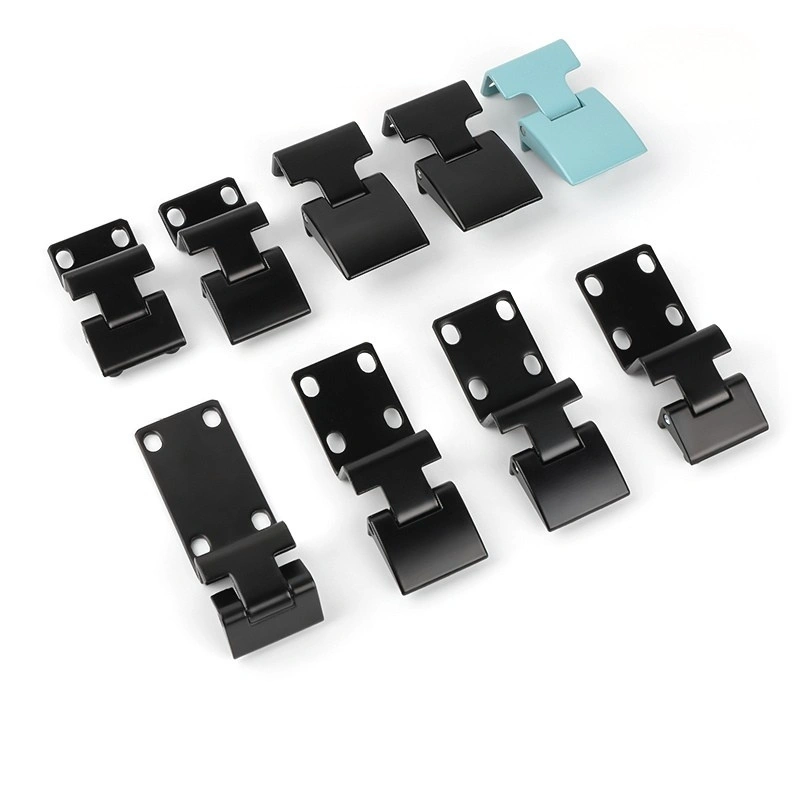

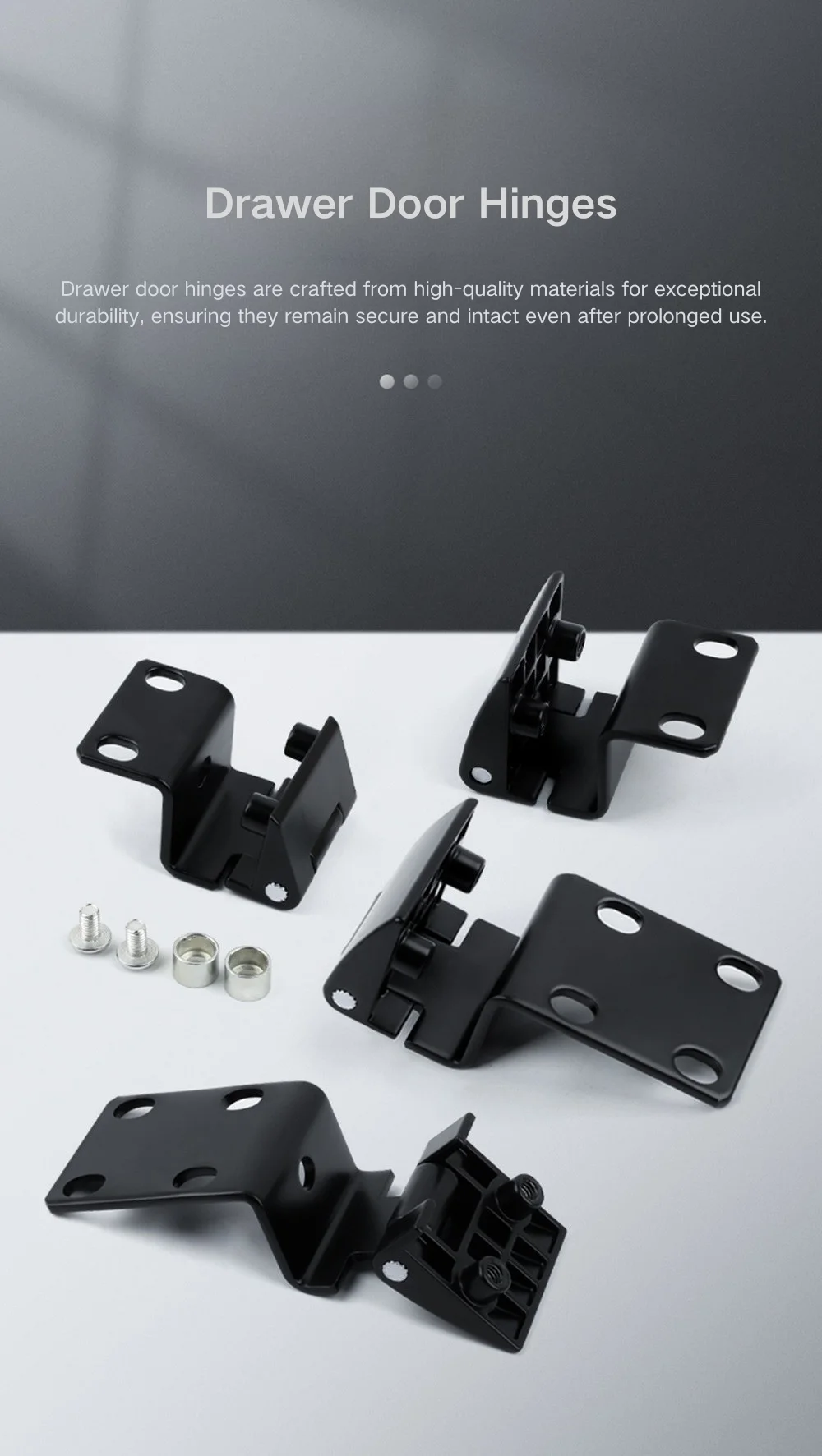

Опсег на модели и Преглед на серии

Шарка за свиткување со странична монтажа на вратите на електричниот кабинет е организирана во четири серии. Серијата CL803 опфаќа три модели - CL803A-25, CL803B-20, CL803B-25 и CL803D-25 - сите во црна легура на цинк, со ширина на предната плоча од 36 mm или 39 mm во зависност од моделот. CL803A-25 користи предна плоча со двојна завртка од 39 × 20 mm со растојание од 12 mm; моделите CL803B и CL803D користат плоча од 36 × 25 mm со фиксирање на отворот.

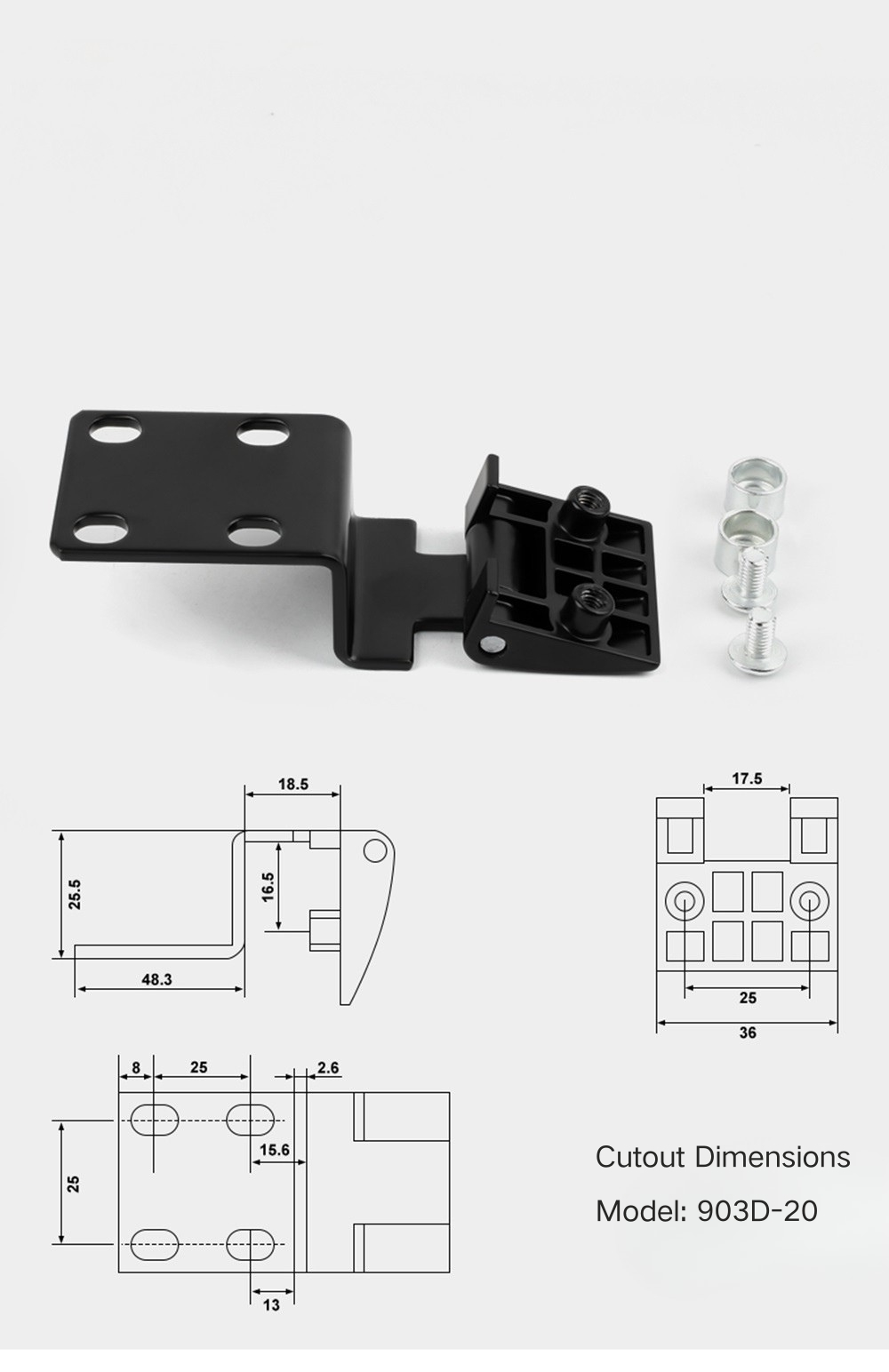

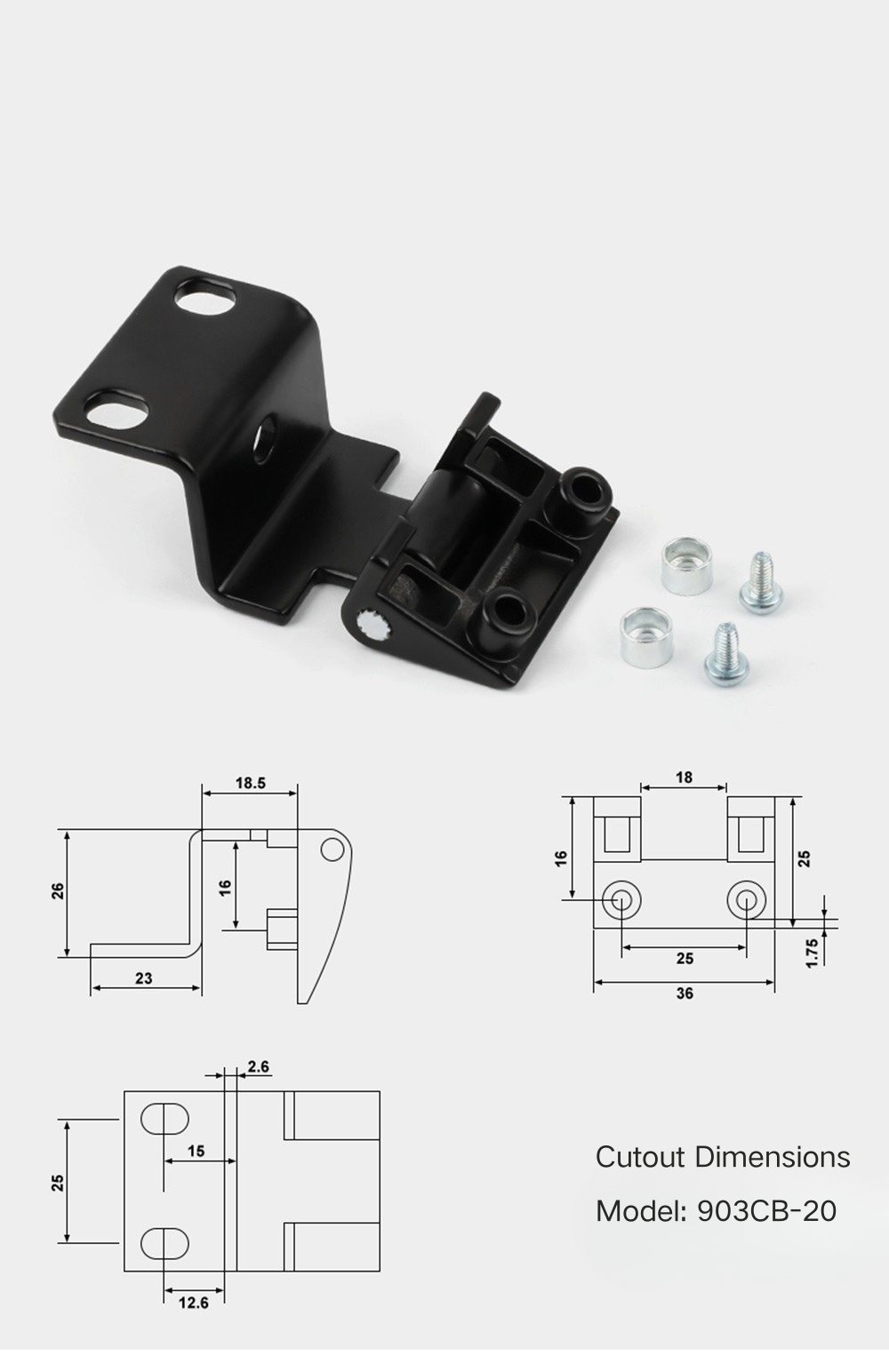

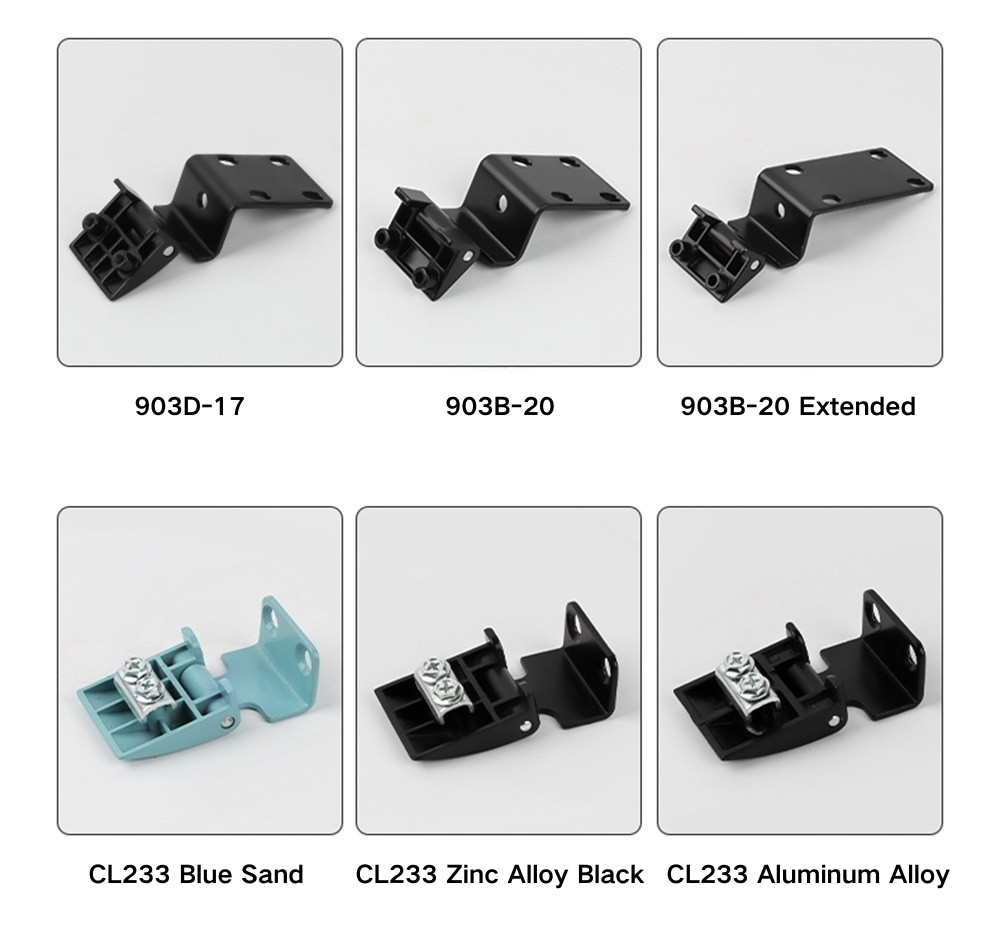

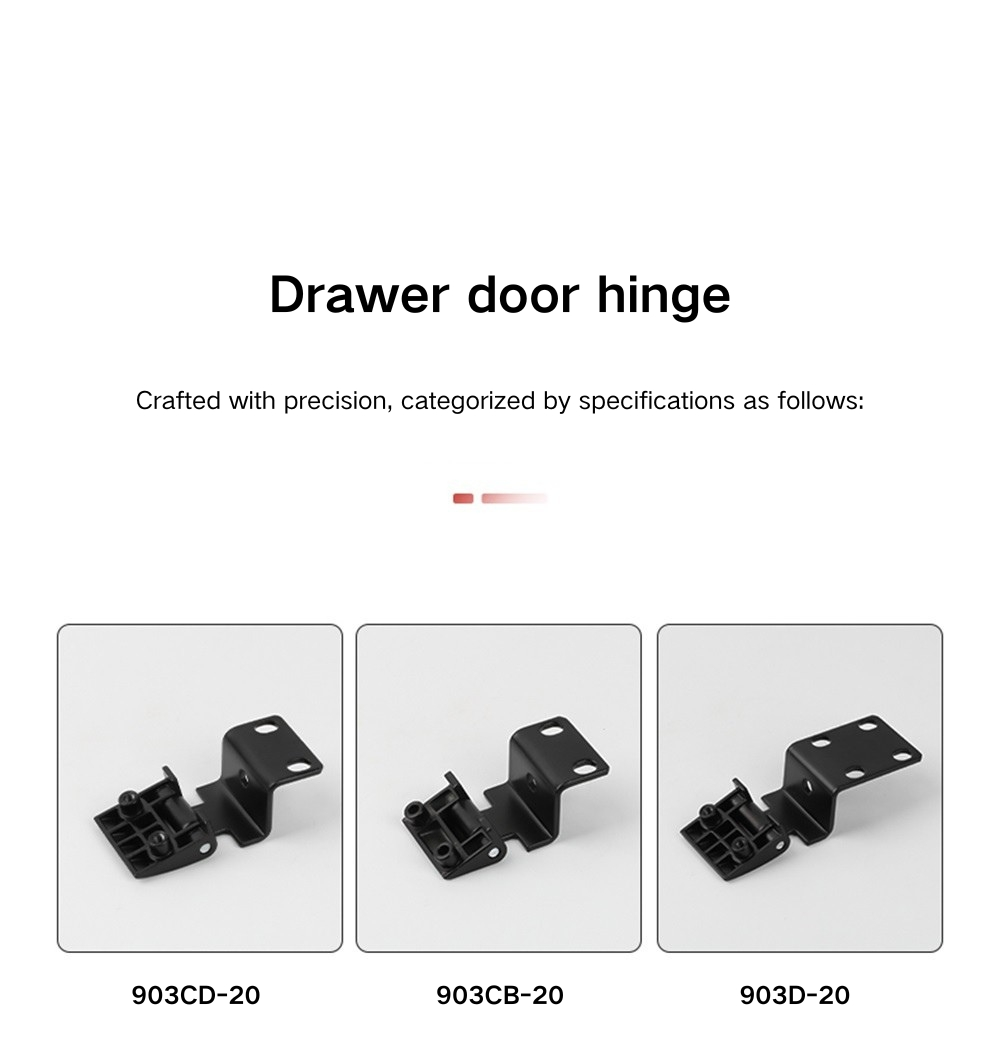

Серијата CL901 вклучува CL901B-17, CL901B-20 и CL901D-17, сите со предна плоча од 36 × 17,5 mm и конзистентна поместување на дупките од 8 mm + 2,5 mm. Серијата CL903 е најголемата група во асортиманот на шарки, со седум модели, вклучувајќи ги CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 и CL903D-20 — покривајќи ги стандардните и продолжените рамки. CL233 го заокружува опсегот во црна легура на цинк, песочно сина легура на цинк и легура на алуминиум, со предна плоча од 39 × 20 mm и растојание од 12 mm слично на CL803A-25.

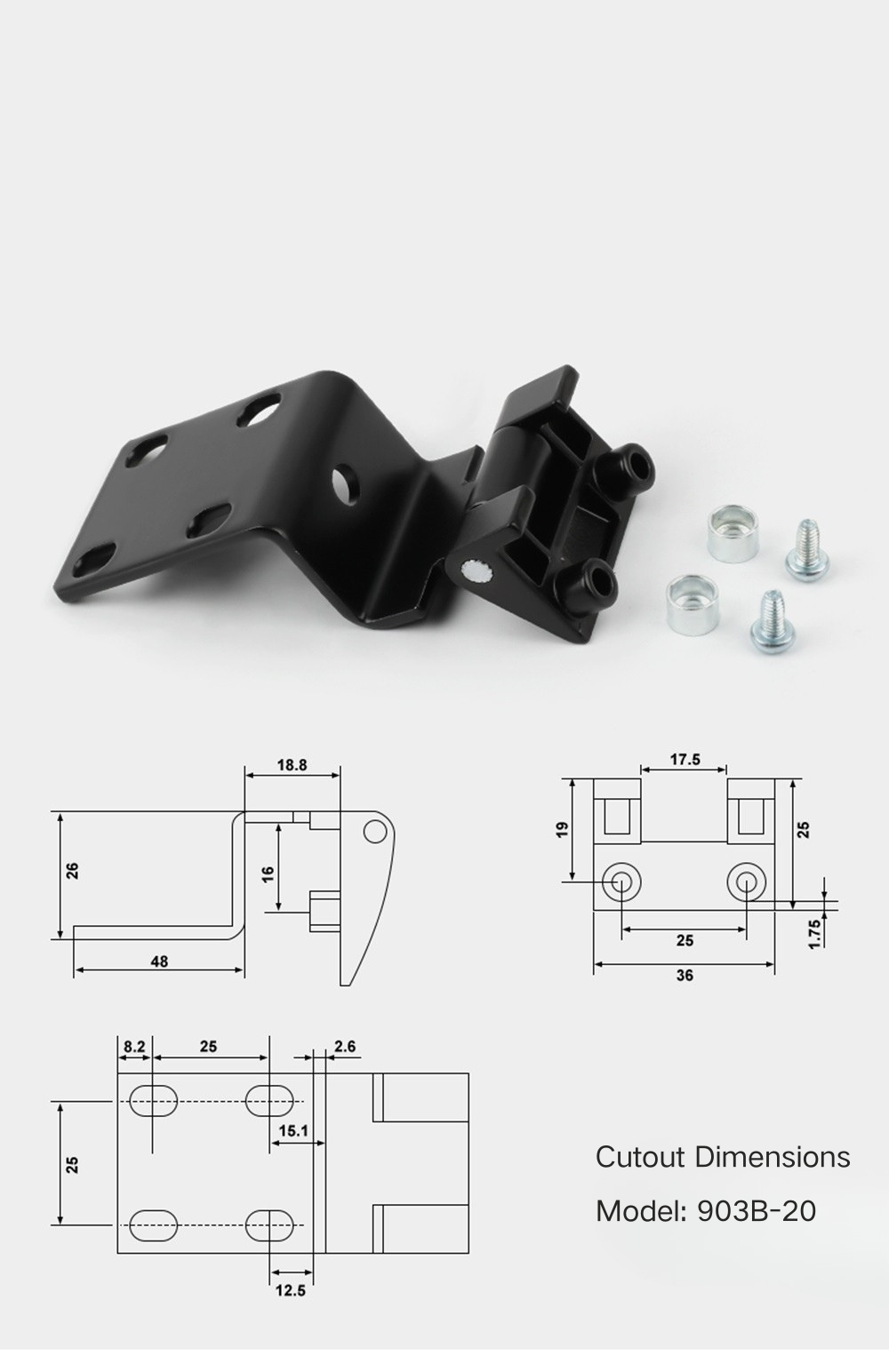

Димензии по серии

Серијата CL803 на шарката за свиткување со странична монтажа се протега на вкупна ширина од 18,5 mm до 23,5 mm и висина од 26 mm до 28,5 mm низ нејзините модели. CL803A-25 е широк 23 mm и висок 26 mm со внатрешна длабочина од 22,5 mm; CL803B-20 е широк 18,5 mm со внатрешна длабочина од 16 mm; CL803B-25 е широк 23,5 mm и висок 28,5 mm со внатрешна длабочина од 16 mm; а CL803D-25 е широк 23,5 mm и висок 26,5 mm со внатрешна длабочина од 16,5 mm. Сите модели CL803 имаат ширина на основата од 26 mm и монтажна плоча висока 20 mm.

Серијата CL901 е значително повисока од другите модели во опсегот на шарки за свиткување странични монтирани врати на електричниот кабинет — сите три доаѓаат со вкупна висина од 39,5 mm, со ширина помеѓу 15,5 mm и 18,5 mm и конзистентна внатрешна длабочина од 16,5 mm низ таблата. Основата за ширина мм2 mm1-0902 е CL901B-20 и 21 mm за CL901D-17. Серијата CL903 опфаќа поширок опсег - ширина на основата од 48 mm до 73,8 mm на продолжениот модел, со вкупна висина од 25,5 mm до 26 mm. CL233 е целокупен 24,5 × 24,5 mm со внатрешна длабочина од 22 mm, плоча за монтирање од 39,3 mm и поместување на дупката од 7,5 mm + 15 mm на предната плоча.

Апликативни сценарија

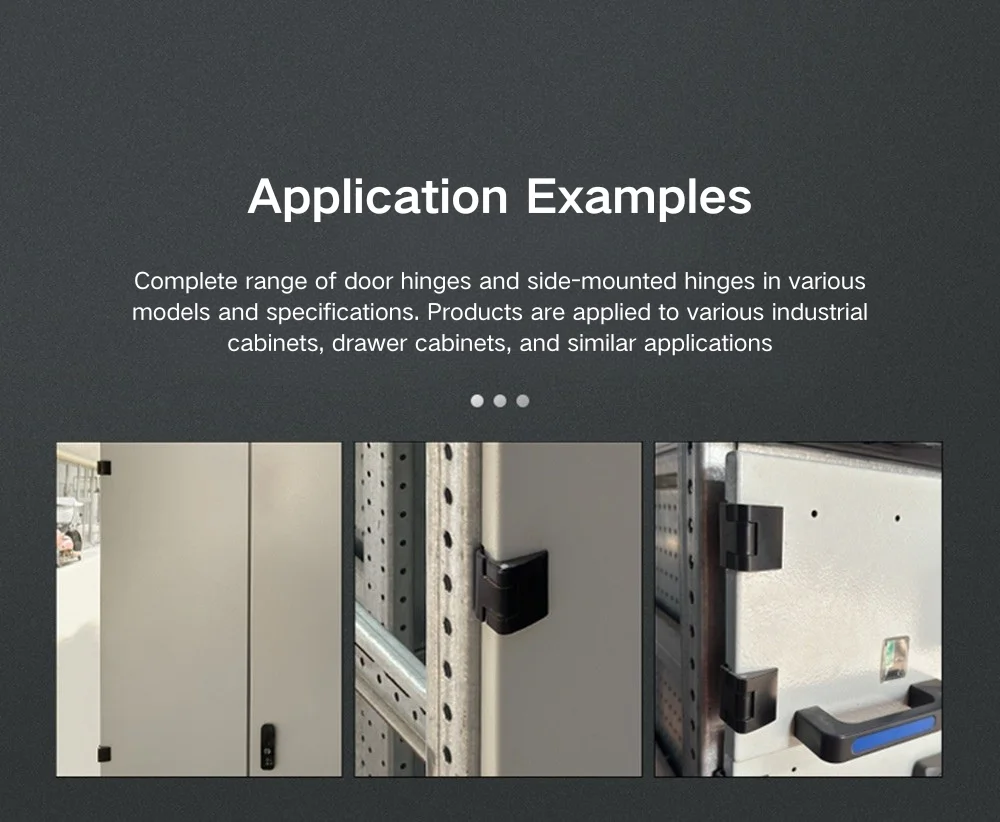

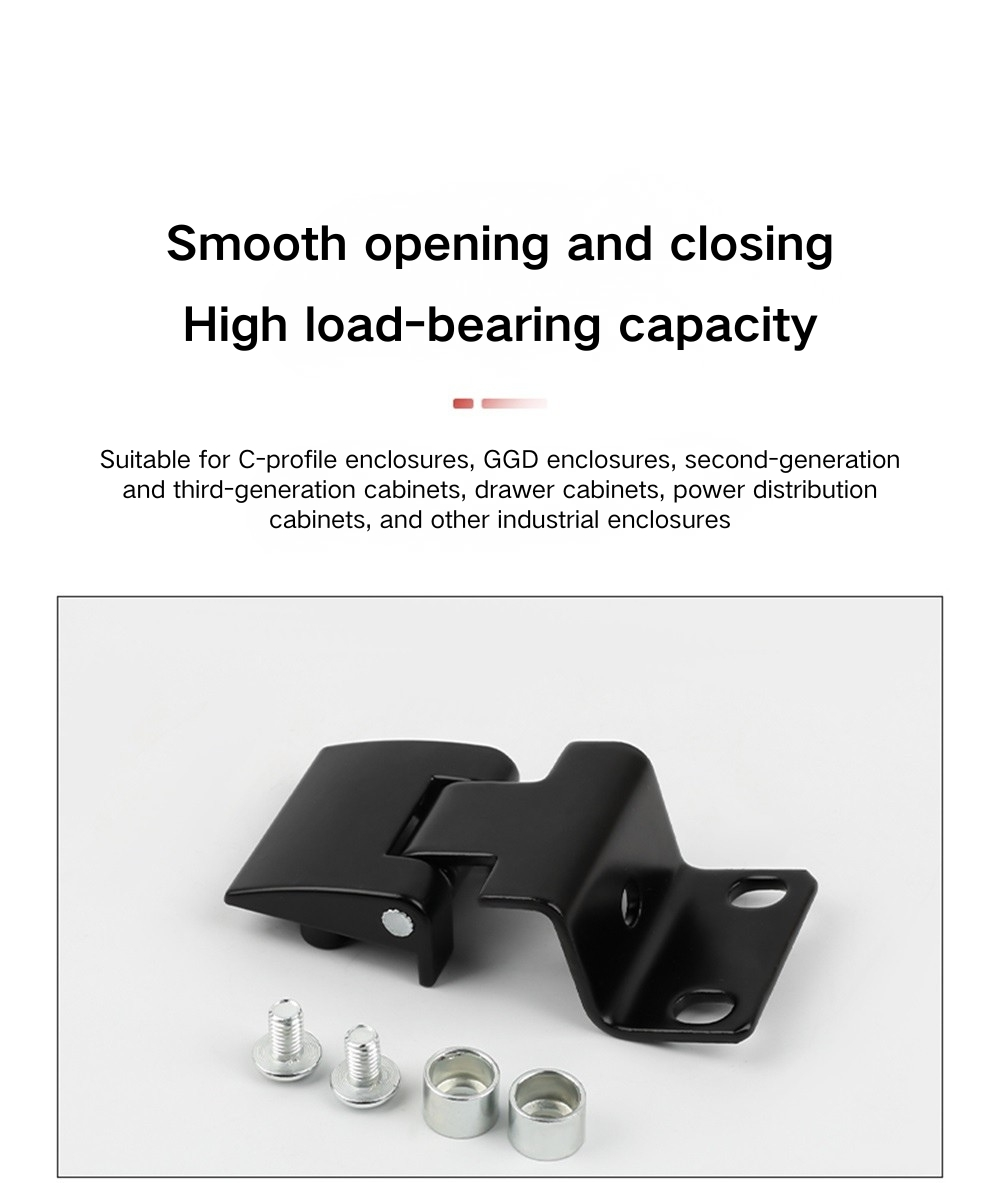

Шарката за свиткување со странична прицврстување на вратите на електричниот кабинет е дизајнирана специјално за рамки на кабинети изградени на челични профили со пресек, што е стандарден метод на градба за електрични ормари GGD, дистрибутивни кабинети од втора и трета генерација, кабинети за фиоки и електрични куќишта. Свитканиот профил на телото на шарката се закачува преку усната со царски пресек и предната плоча се завртува на површината на панелот на вратата, што е воспоставен метод за инсталација за овој тип на кабинет и не бара измена на стандардните профили на рамката.

Надвор од основните апликации за GGD и енергетскиот кабинет, овој производ одговара и на други индустриски куќишта изградени на компатибилен царски пресек или слични профили на свиткана челична рамка. CL233 во песочно сина легура на цинк понекогаш се одредува каде што надворешноста на кабинетот користи хардверска шема со кодирана боја, додека варијантата од алуминиумска легура CL233 е полесна опција за куќишта каде што тежината се зема предвид. Опсегот на големини на моделите низ CL803, CL901 и CL903 значи дека повеќето стандардни длабочини на рамката и дебелини на панелите на вратите на пазарот на GGD и на енергетските кабинети се опфатени во едно семејство на производи.

Најчесто поставувани прашања

П1: Кои серии се вклучени во овој опсег на шарки?

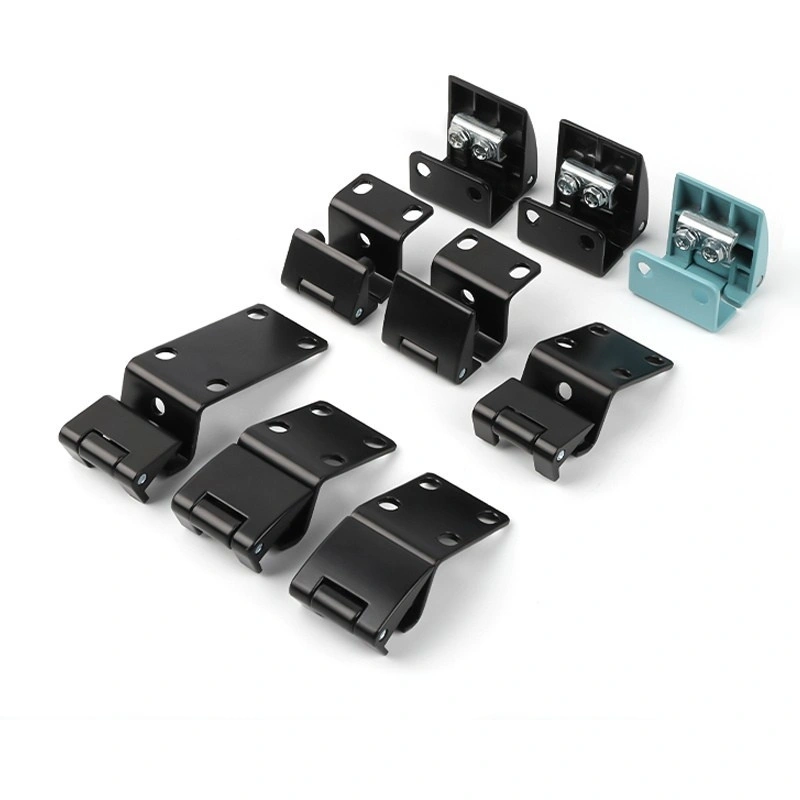

Палетата опфаќа четири серии: CL803 (четири модели), CL901 (три модели), CL903 (седум модели) и CL233 (три варијанти). Сите се црна легура на цинк, освен CL233, кој е исто така достапен во песочно сина легура на цинк и легура на алуминиум.

П2: За какви типови на кабинети е дизајнирана оваа шарка?

Шарката за свиткување со странична монтажа е дизајнирана за рамки на кабинети со профили со пресек, вклучувајќи електрични кабинети GGD, дистрибутивни кабинети од втора и трета генерација, кабинети за фиоки и куќишта за напојување. Не е наменет за типови куќишта со рамна рамка или заварени куќишта.

П3: Како е инсталирана оваа шарка?

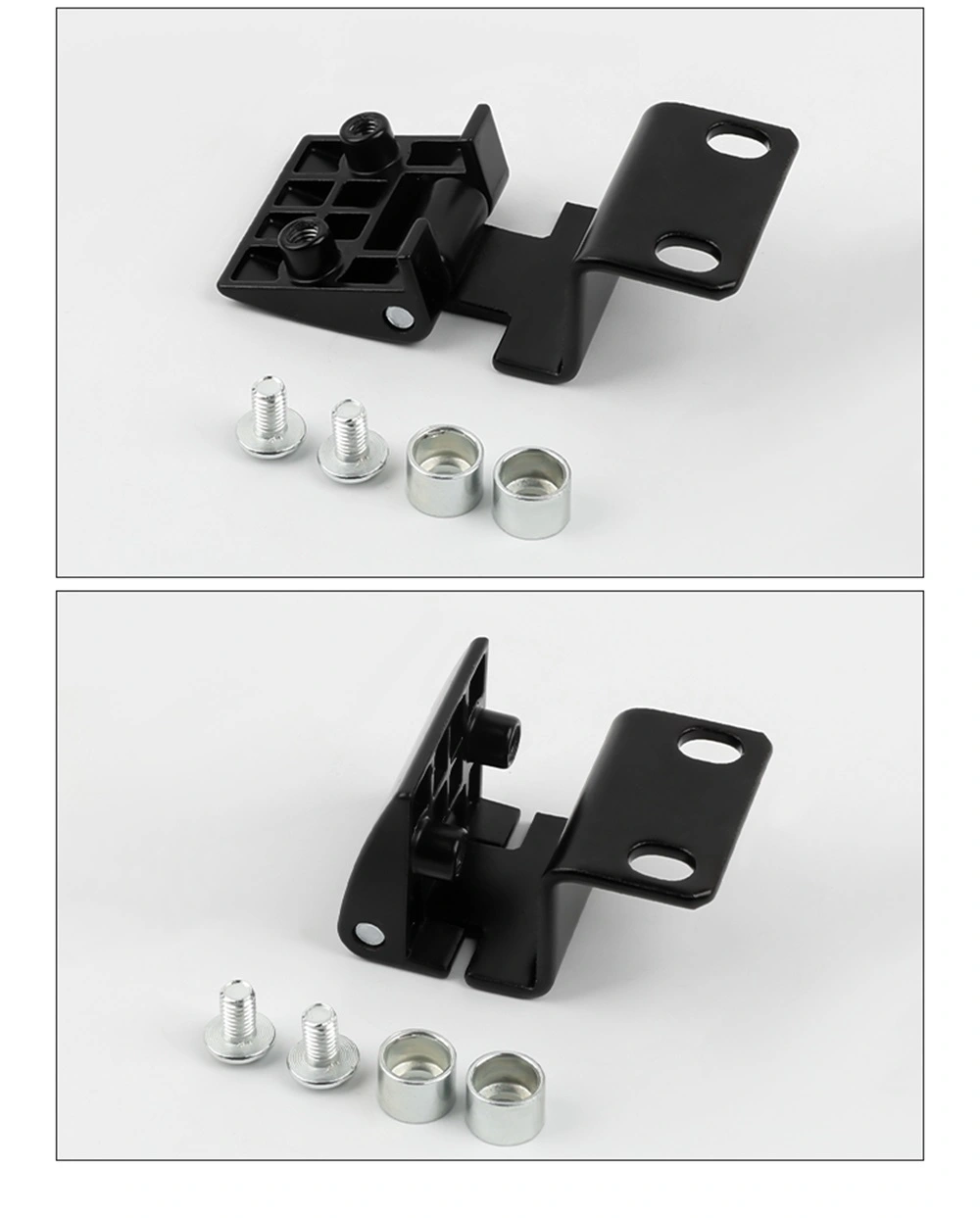

Сите модели се монтирани на завртка. Свитканото тело на шарката се закачува преку усна на рамката со царски пресек, а предната монтажна плоча е заштрафна на лицето на панелот на вратата. Не е потребно заварување.

П4: Која е разликата помеѓу сериите CL803, CL901 и CL903?

Сериите се разликуваат по вкупната големина, длабочината на рамката и конфигурацијата на плочата за монтирање. Моделите CL901 се највисоки со вкупна висина од 39,5 mm; Моделите CL803 се покомпактни; Моделите CL903 го покриваат најширокиот опсег на широчини на основата, вклучувајќи продолжена варијанта од 73,8 mm. Изберете врз основа на вашиот специфичен профил на рамката и димензиите на панелот на вратата.

П5: Што го прави CL233 различен од другите серии?

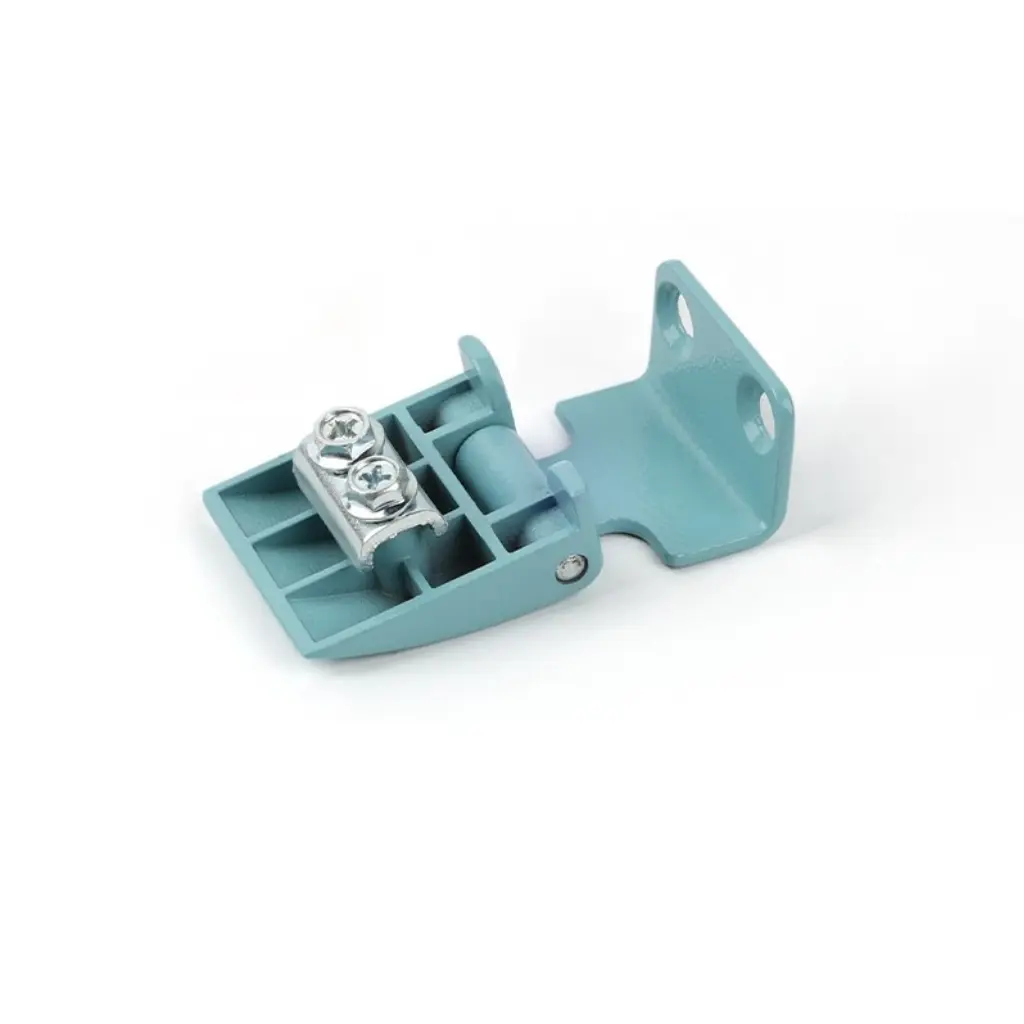

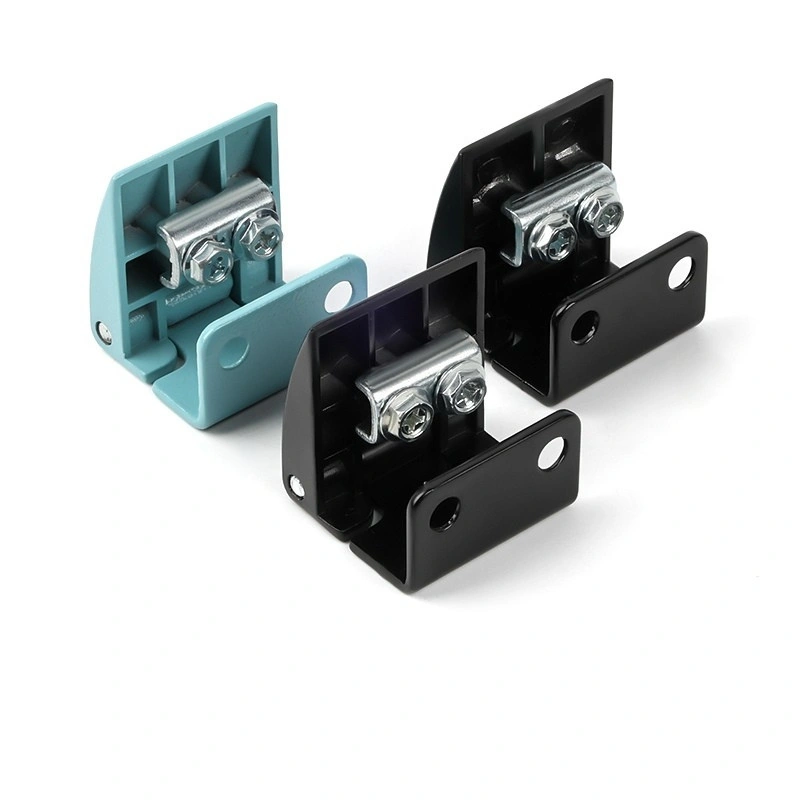

CL233 е достапен во три варијанти - црна легура на цинк, песочно сина легура на цинк и легура на алуминиум - што го прави единствениот модел во гамата со опција за боја и алтернатива за лесен материјал. Димензиите на неговата предна плоча (39 × 20 mm) се слични на CL803A-25.

П6: Како да го изберам вистинскиот модел за мојот кабинет?

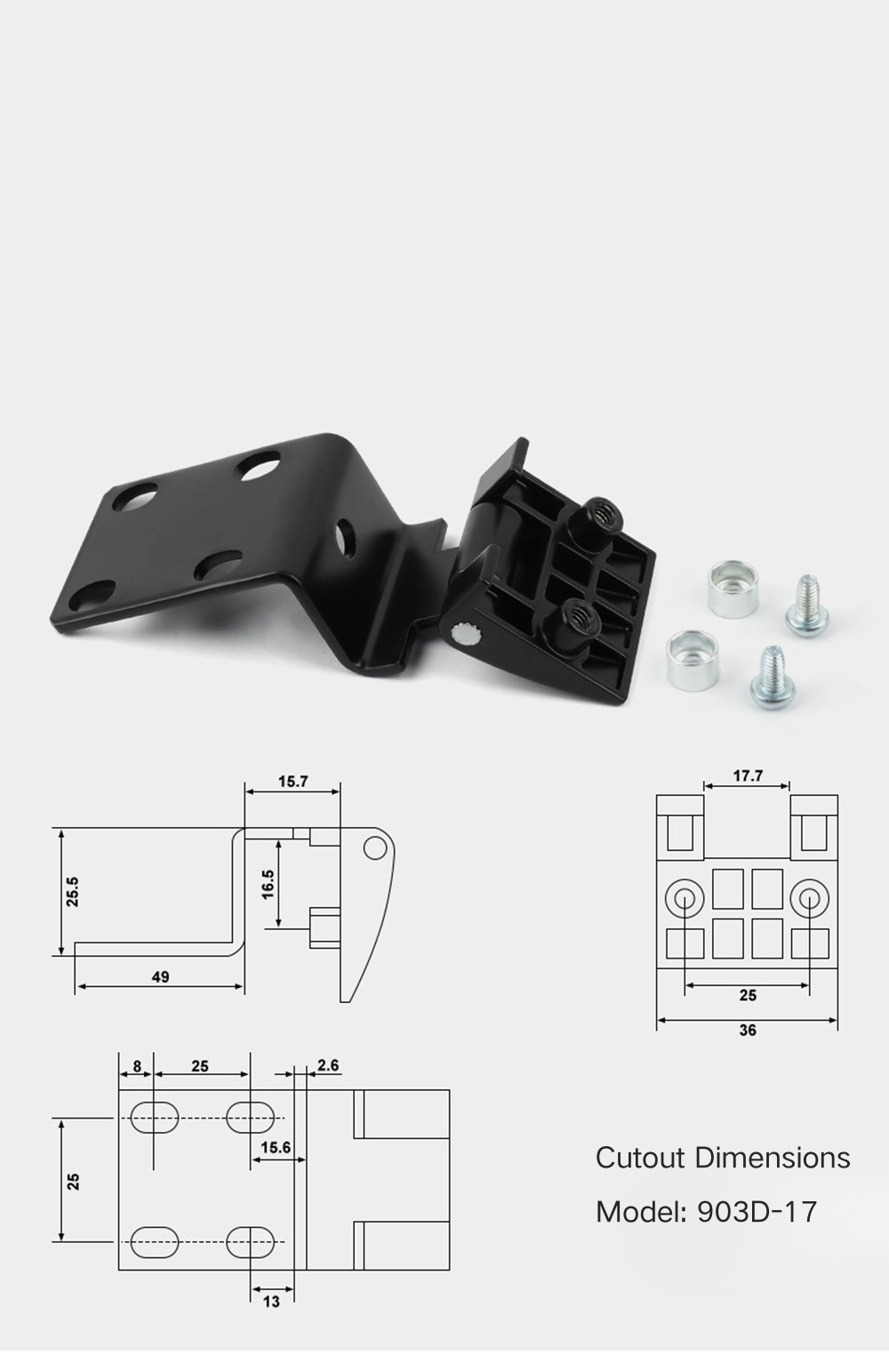

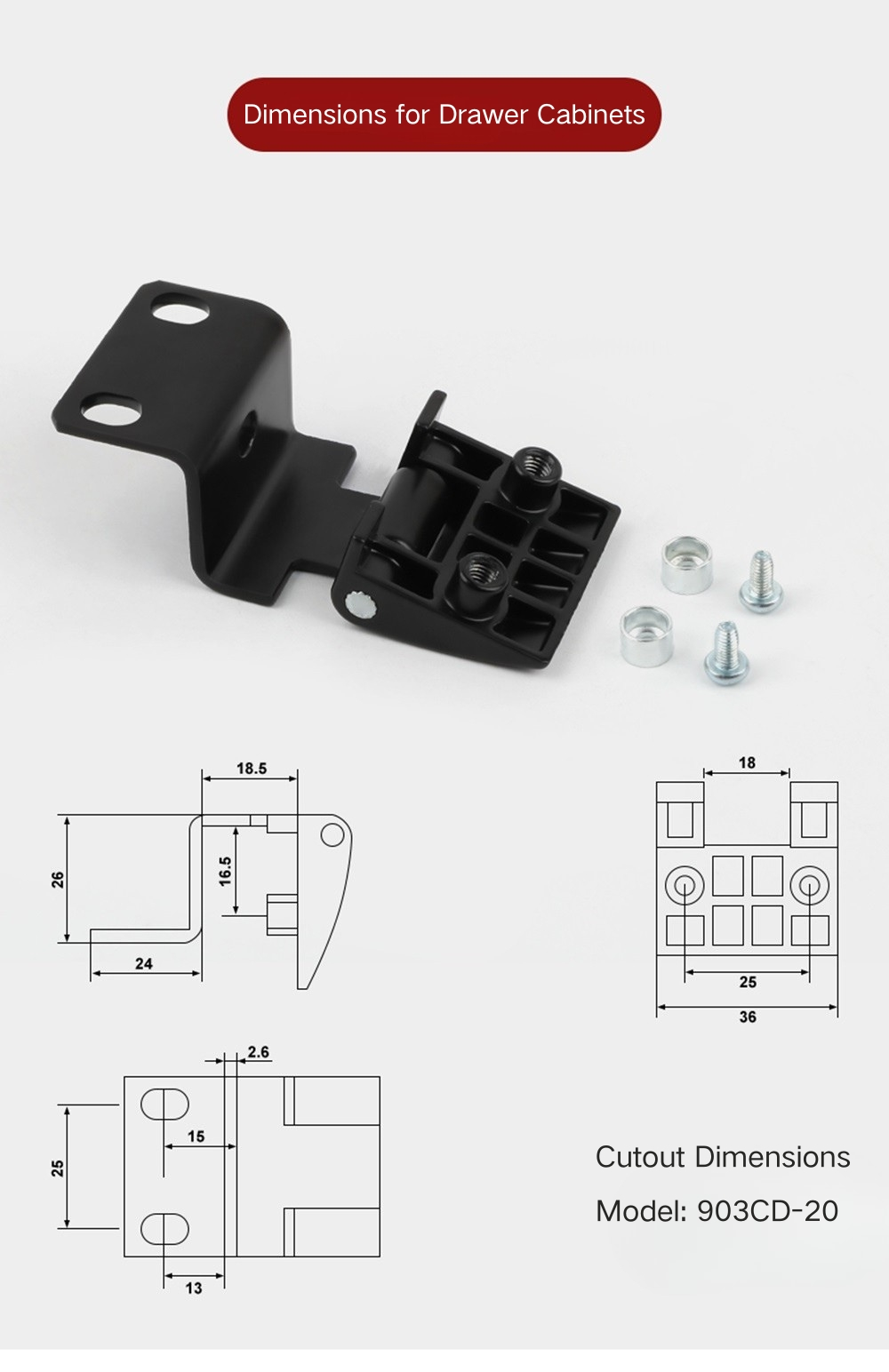

Изборот зависи од длабочината на профилот на рамката на вашиот кабинет, дебелината на панелот на вратата и преференциите на плочата за монтирање. Суфиксите со броеви (-17, -20, -25) и наставките на буквите (A, B, D, CB, CD) се дел од ознаката на моделот. Погледнете ги цртежите на димензиите за секој модел или контактирајте со Yitai Lock со спецификациите на вашата рамка за препорака.

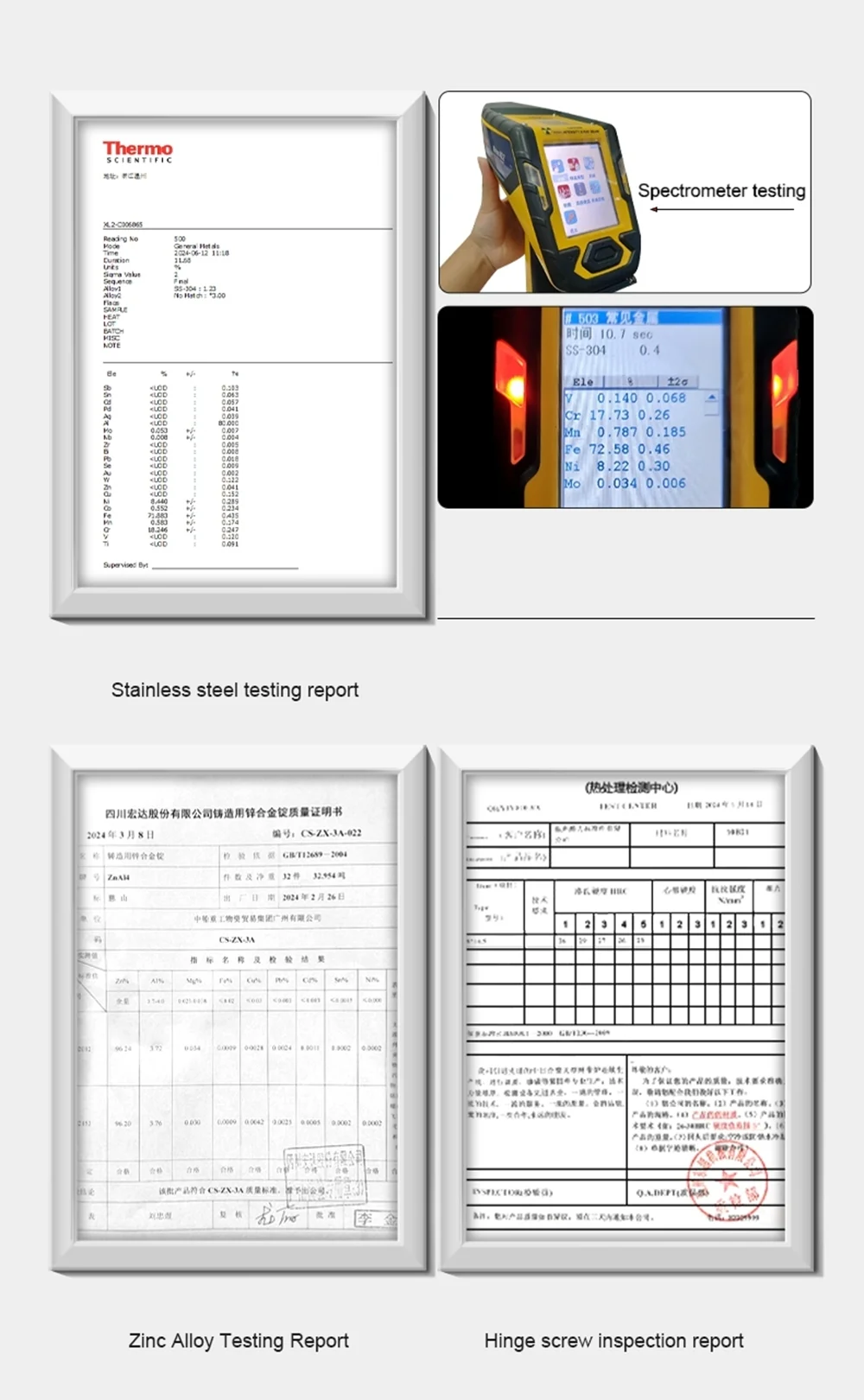

П7: Од кој материјал се направени шарките?

Повеќето модели се црна легура на цинк. CL233 е дополнително достапен во песочно сина легура на цинк и легура на алуминиум. Конструкцијата од легура на цинк дава добра димензионална конзистентност од леењето и добро се справува со стандардните внатрешни индустриски околини.

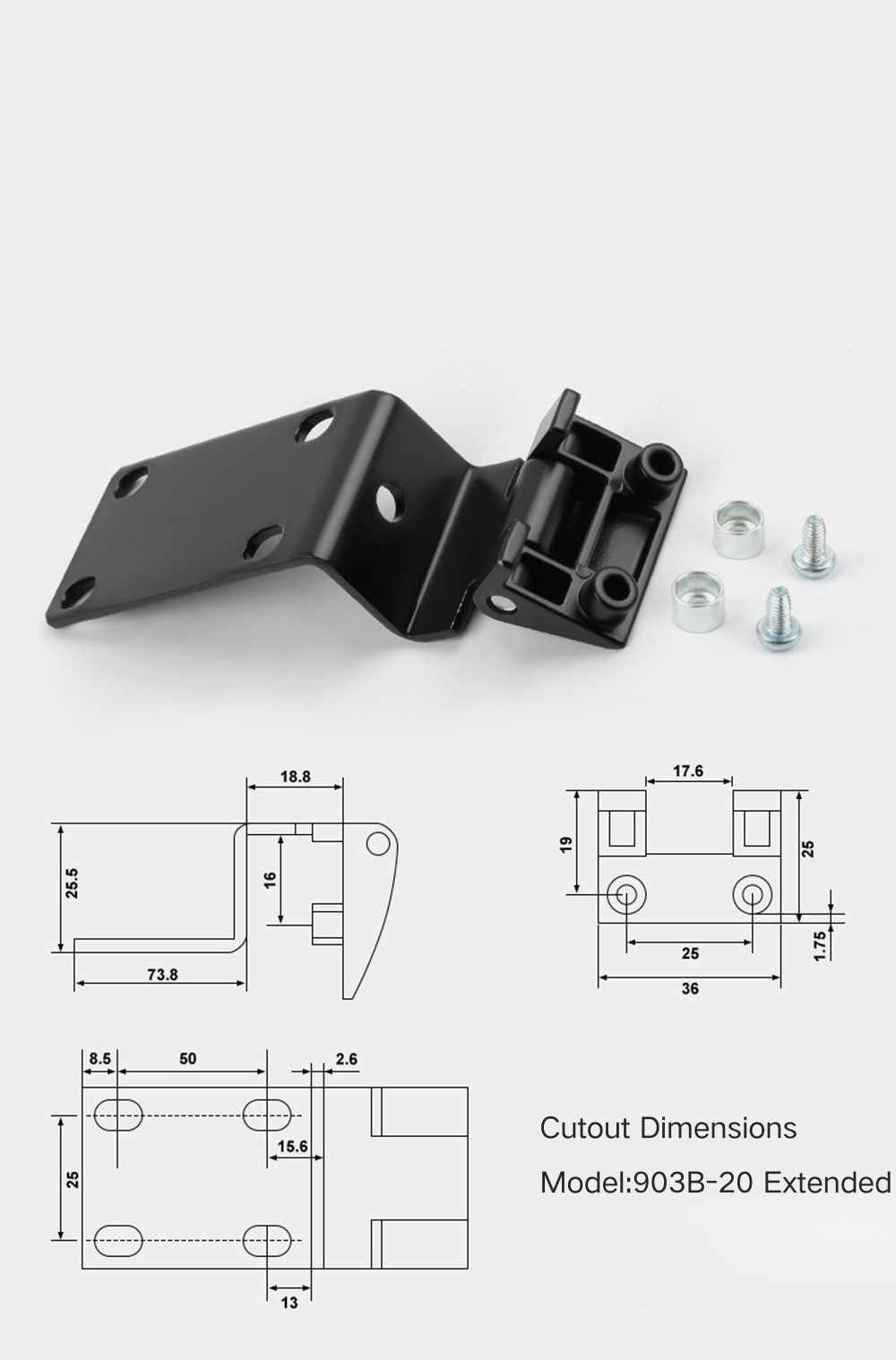

П8: Дали CL903B-20 Extended е погоден за подлабоки профили на рамки?

Да - CL903B-20 Extended има основна ширина од 73,8 mm, што е значително пошироко од стандардниот CL903B-20 со 48 mm. Тоа е вистинскиот избор кога профилот на рамката на кабинетот бара подолга основа на шарки за да се премости подлабок канал со царски пресек.
