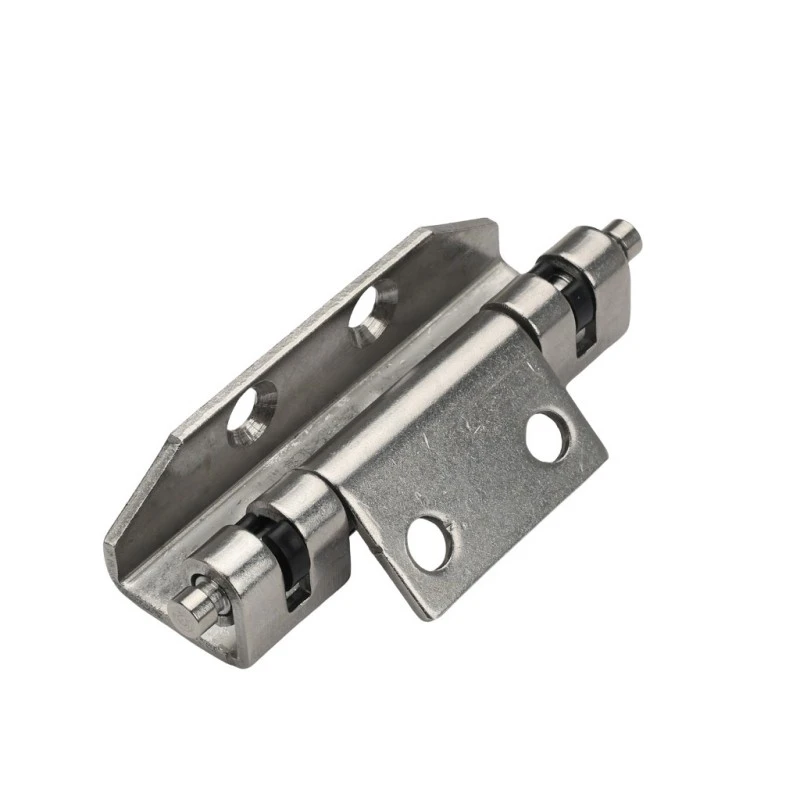

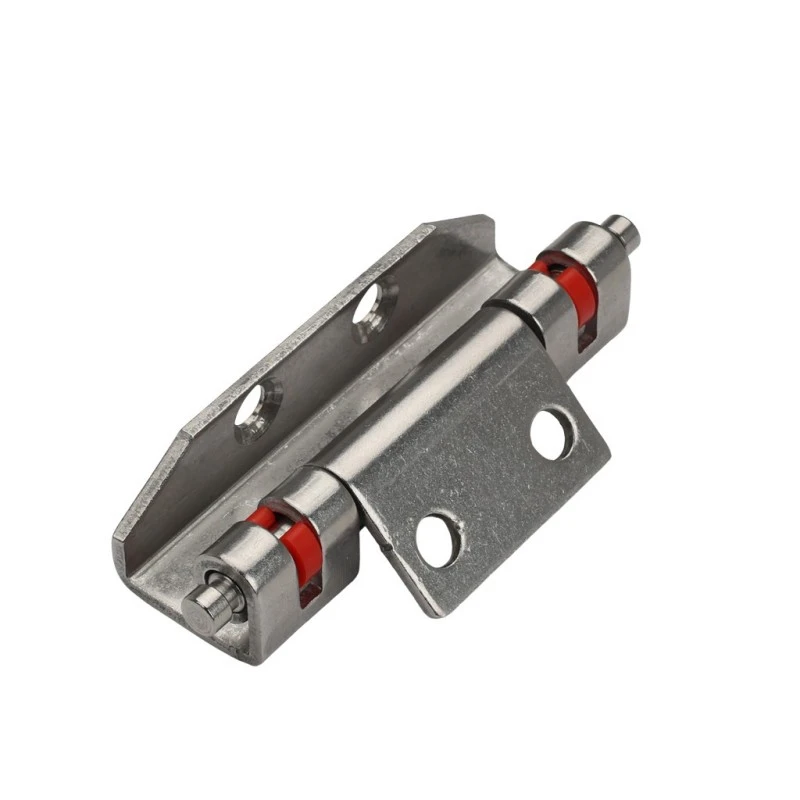

Целосно сокриена шарка од не'рѓосувачки челик

За оние кои на големо набавуваат скриени шарки на кабинетот од Yitai Lock, целосно скриената шарка од не'рѓосувачки челик CL138 покрива четири варијанти во два материјали и две бои на стегачот. Верзиите од не'рѓосувачки челик се природен избор за куќишта во влажни или корозивни средини, додека опциите од јаглероден челик добро функционираат за стандардни внатрешни конструкции на дистрибутивни кабинети. Бојата на стегачот - црна или црвена - е визуелна разлика отколку функционална, така што изборот таму се сведува на претпочитање или совпаѓање на постоечкиот хардвер на кабинетот.

Структура и димензии

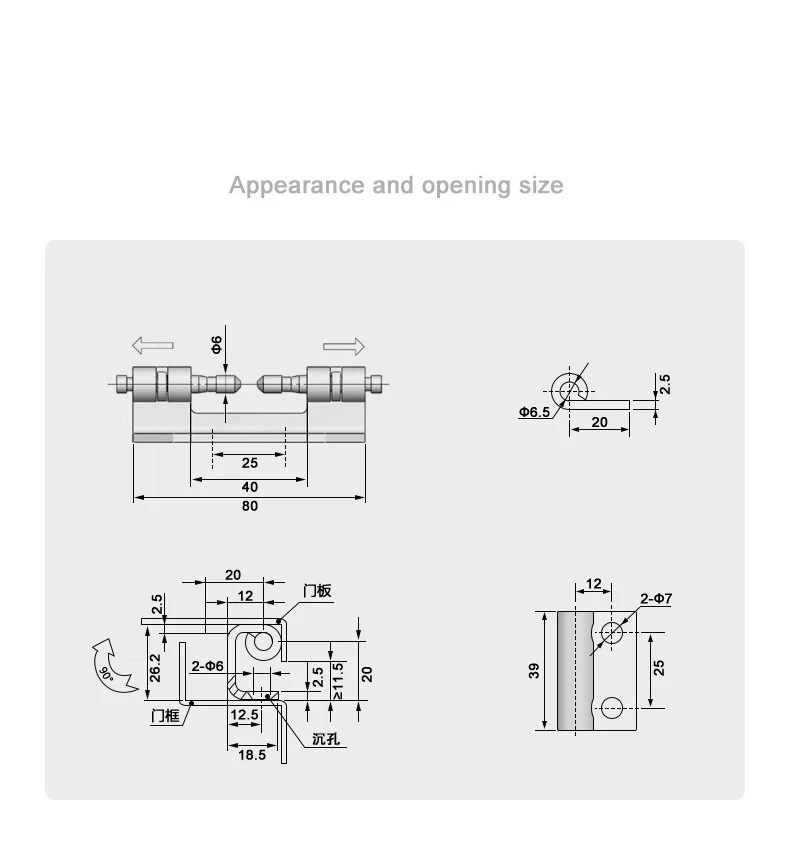

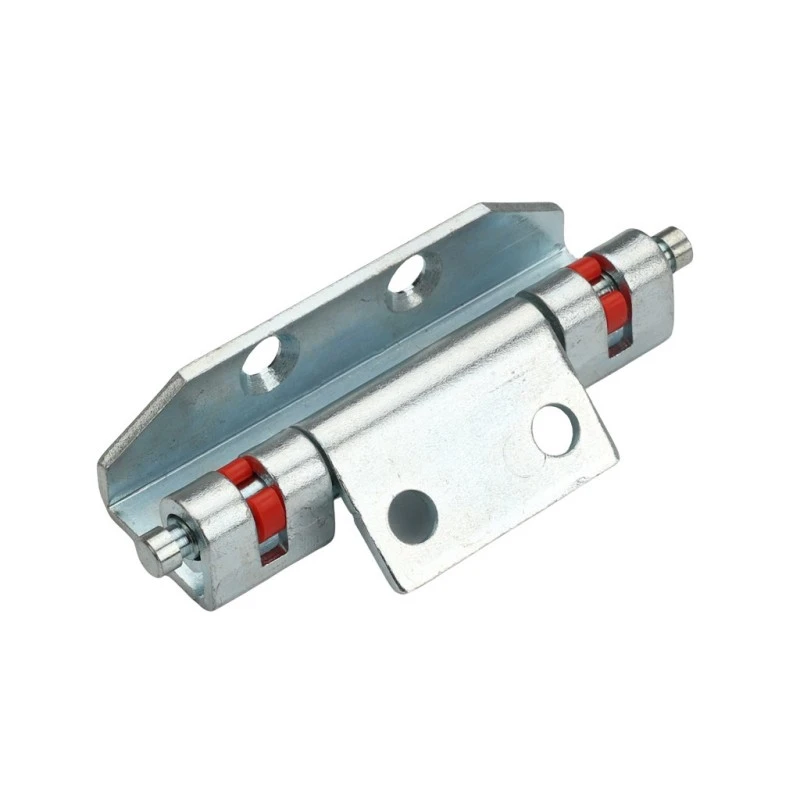

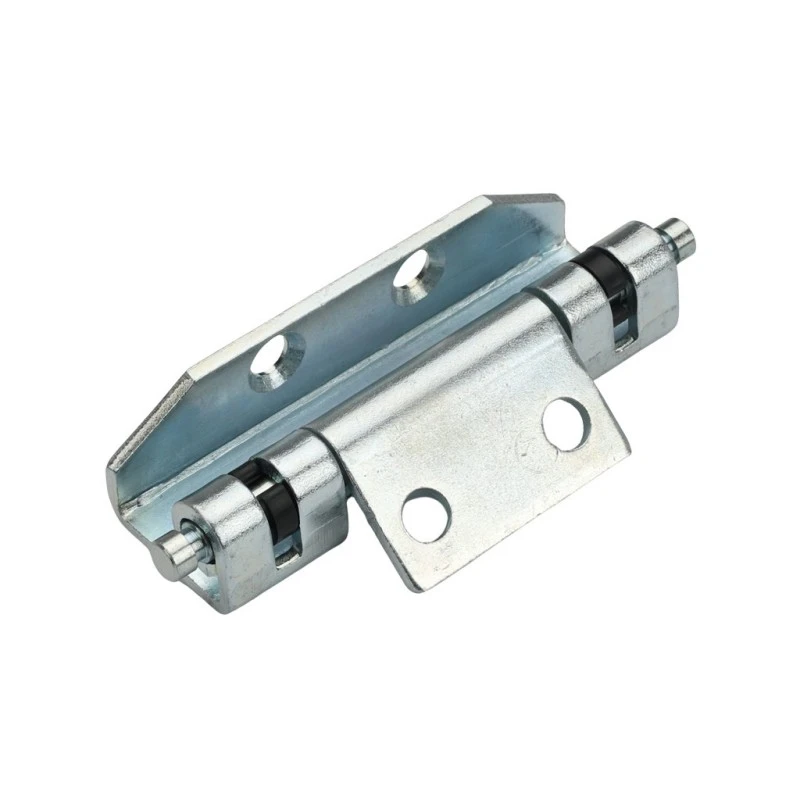

Целосно скриената шарка од не'рѓосувачки челик има вкупна должина од 80 mm, со телото на шарката што е 40 mm и внатрешен распон од 25 mm помеѓу двата краја на цевката. Дијаметарот на цевката е Φ6 mm, а двата дела на цевката се протегаат нанадвор од централното тело, давајќи ѝ на шарката карактеристичниот профил на гира. Склопот на стегачот се наоѓа на краевите на цевката и е она што ја држи шарката поврзана со каналот на рамката на вратата.

Плочата за монтирање на целосно скриената шарка од не'рѓосувачки челик е висока 39 mm и ширина 25 mm, со две дупки за монтирање Φ7 mm оддалечени 12 mm од работ. Страната на рамката покажува вкупна длабочина од 18,5 mm со основа од 12,5 mm, две отвори за буре Φ6 mm и вдлабнатина од ≥11,5 mm. Иглата за стегач Φ6,5 mm се наоѓа 2,5 mm гордо на листот со должина од 20 mm.

Инсталација и монтажа

Целосно скриената шарка од не'рѓосувачки челик се поставува со заварување - монтажната плоча е заварена на панелот на вратата и телото на шарката го заглавува каналот на рамката за време на склопувањето. Отворањето од 90° значи дека вратата се ниша во прав агол од лицето на кабинетот, што ги покрива стандардните барања за пристап за повеќето конфигурации на дистрибутивниот и контролниот кабинет.

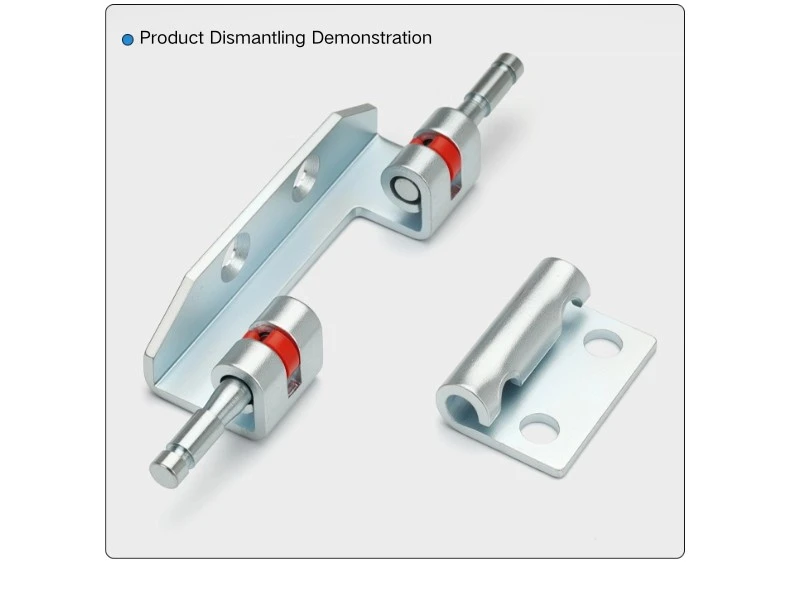

Откако ќе се завари, целосно скриената шарка од не'рѓосувачки челик се наоѓа вдлабнати во профилот на рамката, така што склопот на цевката и стегачот се сокриени однадвор. Механизмот за стегање на секој крај на цевката ја заклучува шарката во каналот на рамката и може да се ослободи за отстранување на вратата кога е потребно. Овој скриен ангажман е исто така она што ја прави шарката компатибилна со системите на рамката на кабинетот Rittal, каде што геометријата на каналот одговара на овој тип на вдлабна монтажа на шарки.

Опции за материјал и стегач

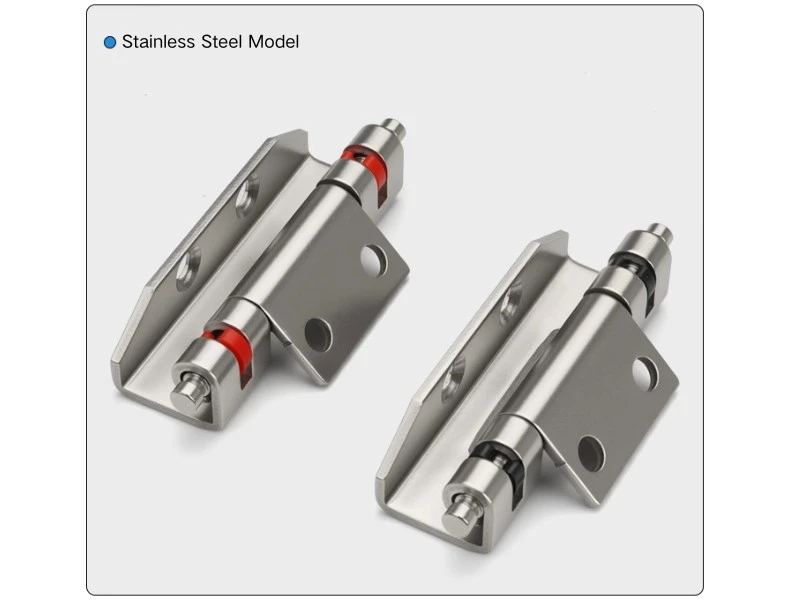

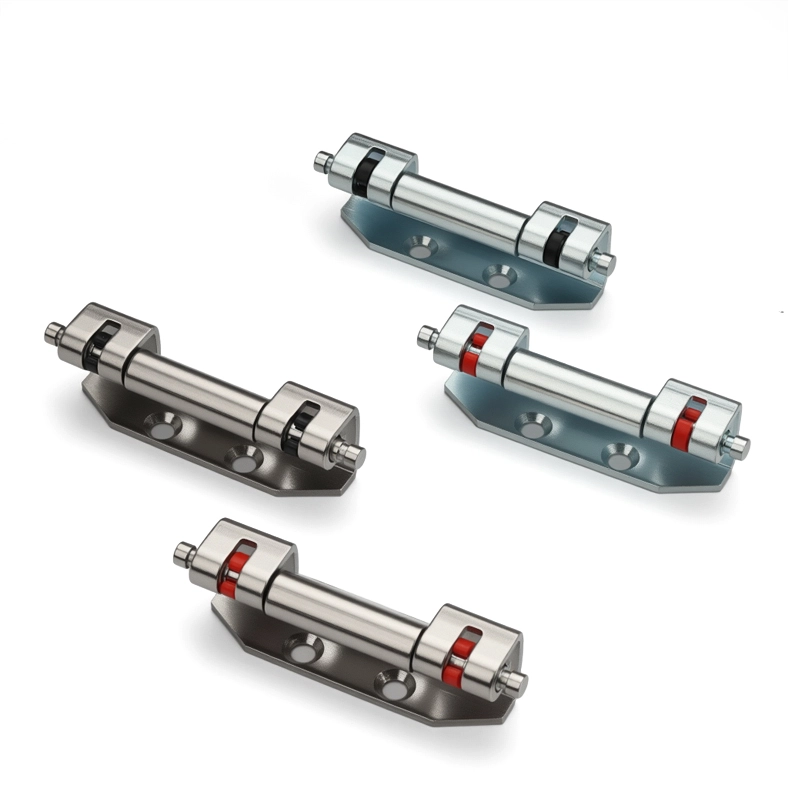

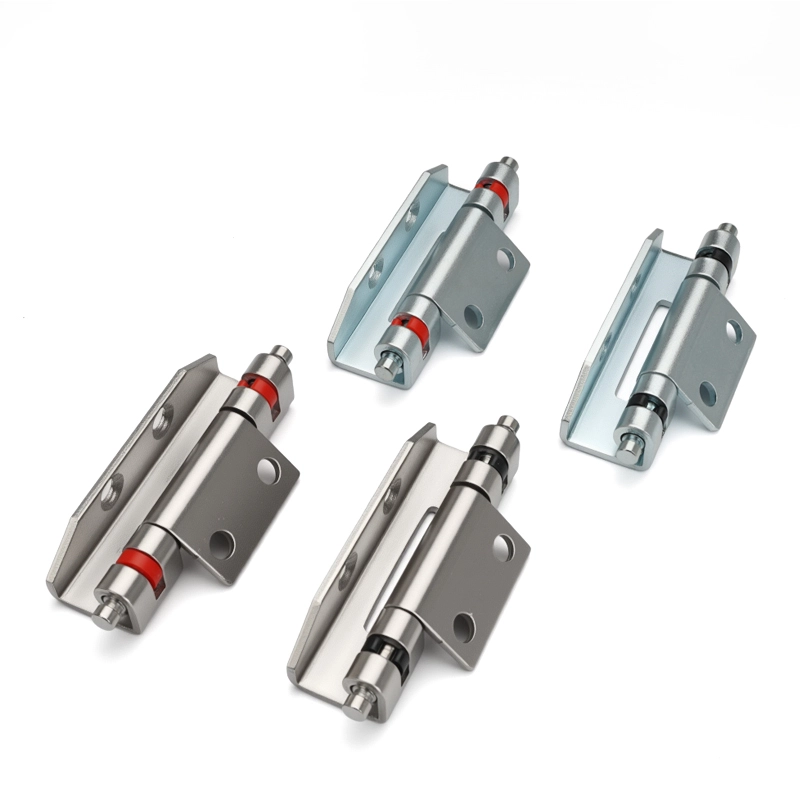

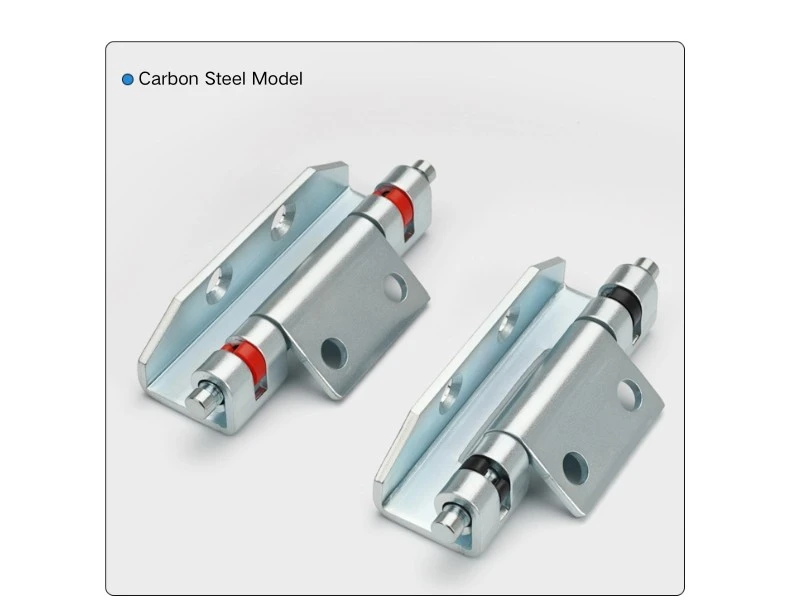

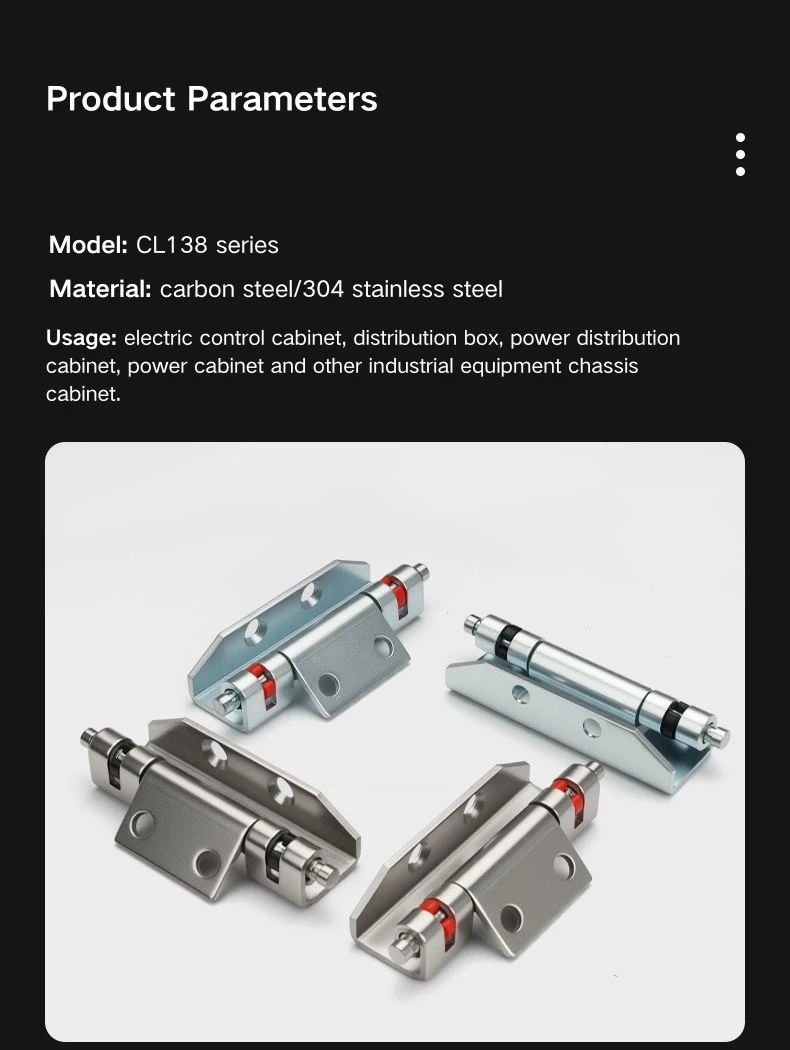

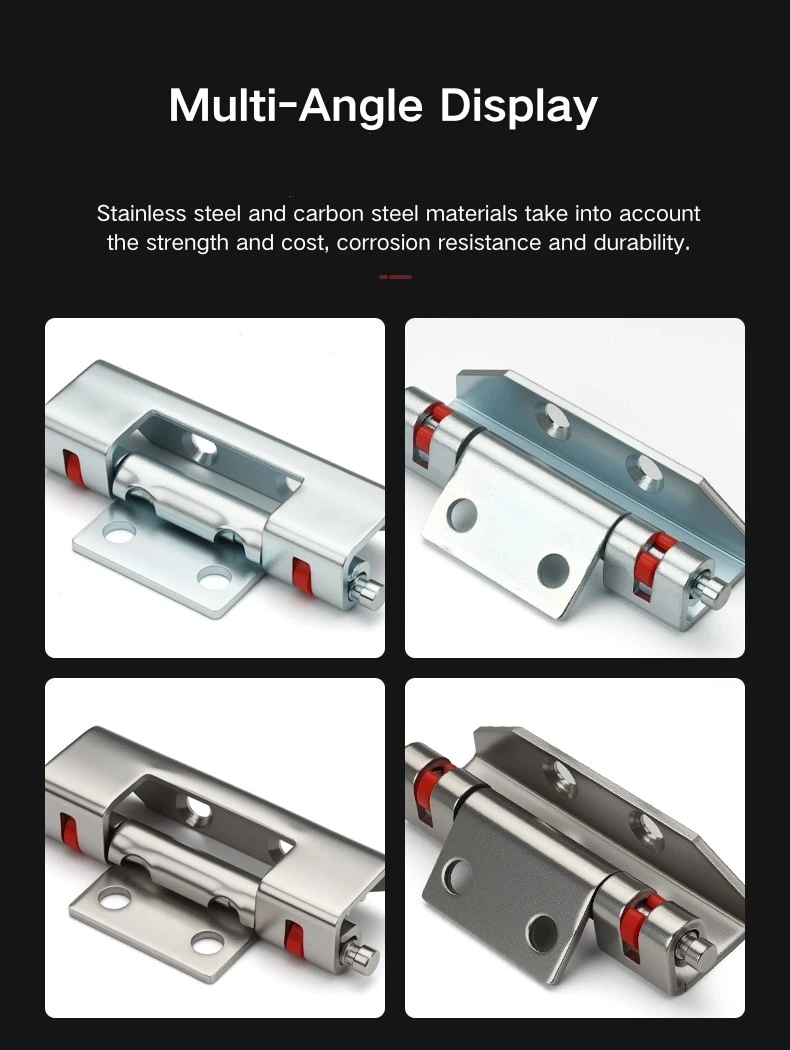

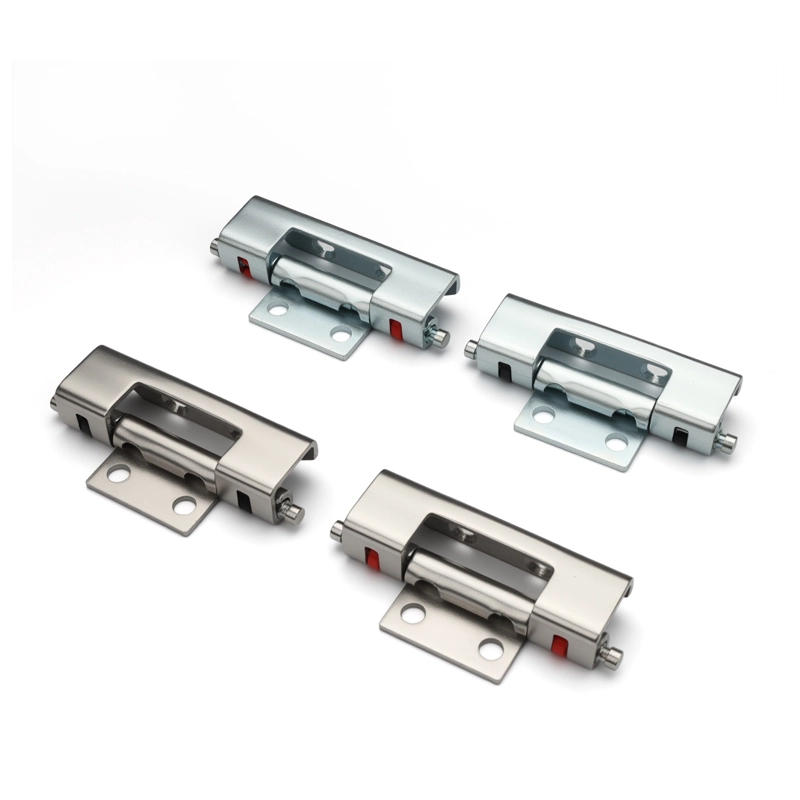

Целосно сокриената шарка од не'рѓосувачки челик е достапна во јаглероден челик и нерѓосувачки челик, со црна или црвена боја на стегачот на двата материјали - вкупно четири варијанти. Верзијата од нерѓосувачки челик е подобро прилагодена за куќишта во влажни простори, надворешни инсталации или средини каде отпорноста на корозија е важна со текот на времето. Јаглеродниот челик одговара на апликации за суви внатрешни кабинети каде што барањата за завршна обработка се постандардни.

Бојата на стегачот на целосно скриената шарка од не'рѓосувачки челик - црна или црвена - е козметичка разлика без разлика во материјалот или носивоста помеѓу двете. Црвените стегалки понекогаш се користат како визуелен индикатор на одредени линии на кабинетот или за да се разликуваат позициите на шарките на куќиштата со повеќе врати; црните стеги се почести стандардни. Во секој случај, перформансите се идентични.

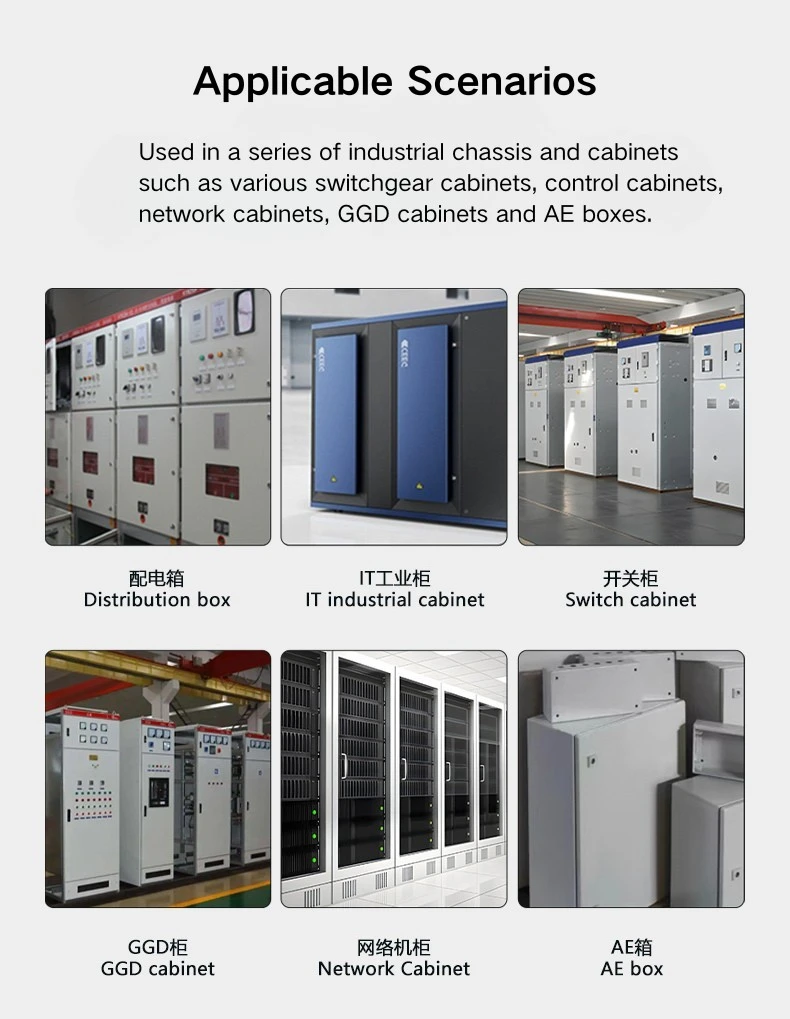

Апликативни сценарија

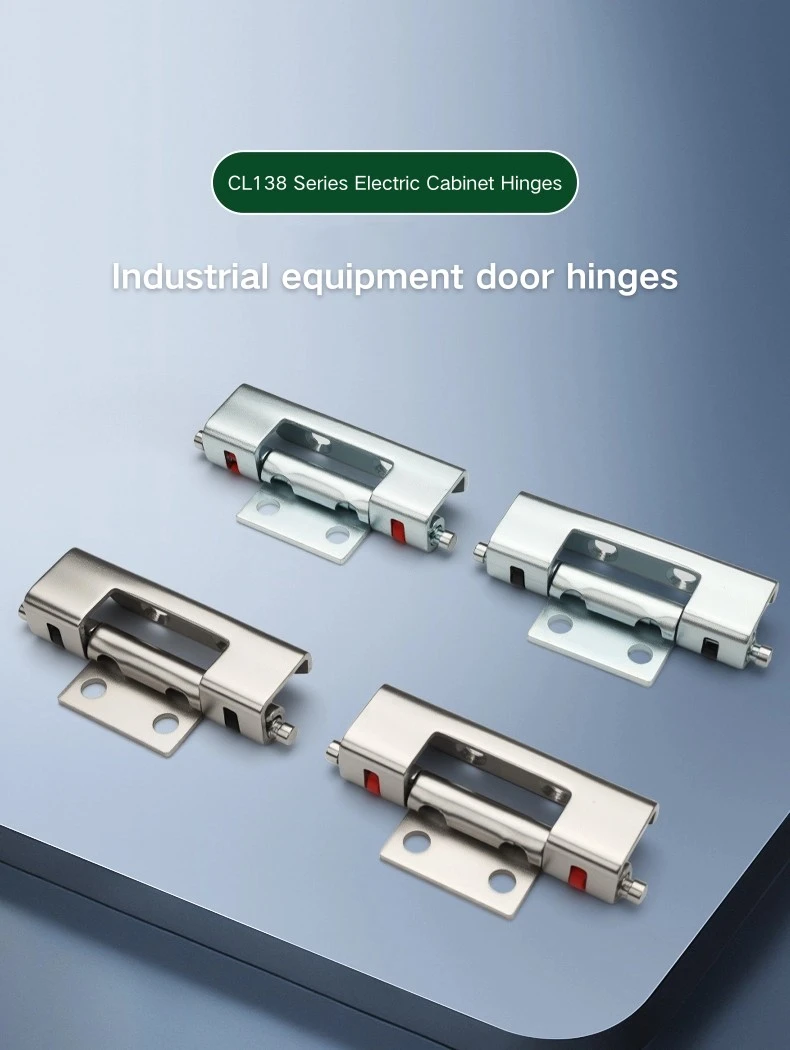

Целосно сокриената шарка од не'рѓосувачки челик се користи на дистрибутивни кабинети, куќишта на контролната опрема и панели на разводни уреди каде што е потребна рамна надворешност на вратата без хардвер. Целосно скриениот профил ја држи шарката подалеку од видното поле кога е затворена вратата, што одговара на кабинети инсталирани на видливи локации - серверски соби, контролни простории или јавни комунални простори - каде што хардверот со изложени шарки не изгледа на место.

Компатибилноста со рамки на кабинетот Rittal ја прави целосно скриената шарка од не'рѓосувачки челик директна опција за пуштање за производителите или интеграторите кои веќе работат со тој систем на рамки. Варијантата од не'рѓосувачки челик се справува со барањата за корозија на надворешните куќишта или куќиштата со висока влажност, а опцијата за јаглероден челик го покрива најголемиот дел од стандардните конструкции на внатрешни дистрибутивни кабинети каде што трошоците и условите за животната средина се умерени.

Најчесто поставувани прашања

П1: Кои варијанти се достапни за CL138?

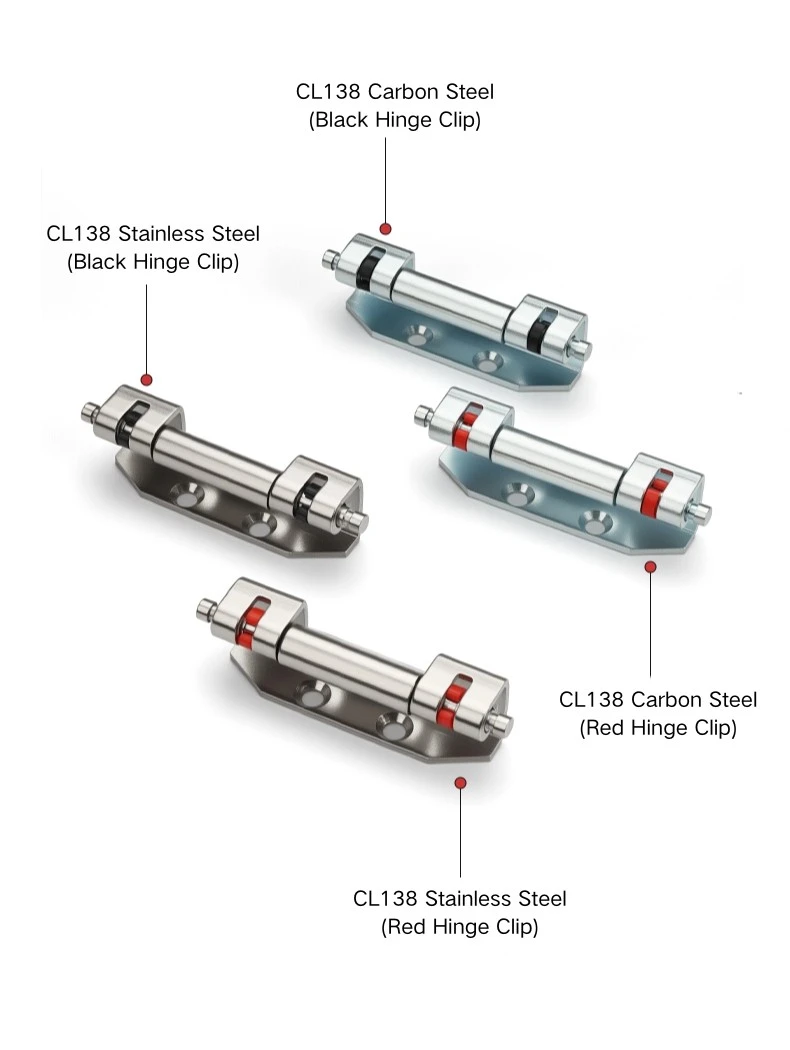

CL138 доаѓа во четири варијанти: јаглероден челик со црна стегач, јаглероден челик со црвена стегач, не'рѓосувачки челик со црна стегач и нерѓосувачки челик со црвена стегач. Бојата на стегачот е само козметичка - нема функционална разлика помеѓу црно и црвено.

П2: Кој е аголот на отворање на CL138?

Скриената шарка CL138 се отвора до 90°, што ги покрива стандардните барања за пристап за вратите на дистрибутивниот кабинет и контролниот ограден простор.

П3: Како е инсталиран CL138?

CL138 е заварен - плочата за монтирање се заварува на панелот на вратата за време на изработката на кабинетот, а телото на шарката го заглавува каналот на рамката. Нема опција за монтирање на завртка за овој модел.

П4: Дали CL138 е компатибилен со Rittal кабинети?

Да, скриената шарка CL138 е компатибилна со рамки на кабинетот Rittal. Геометријата на заглавување на каналот на шарката одговара на профилот на рамката Rittal.

П5: Што покажуваат боите на стегачот?

Црните и црвените стегачи се само варијанти на бои - материјалот и капацитетот на товарот се исти за двете. Црвената боја понекогаш се користи како визуелен индикатор за да се разликуваат позициите на шарките или линиите на кабинетот; црното е почестиот стандарден избор.

П6: Каков материјал да изберам за надворешни куќишта?

Верзијата од нерѓосувачки челик на CL138 е вистинскиот избор за надворешни куќишта, влажни средини или инсталации каде отпорноста на корозија е долгорочен услов. Јаглеродниот челик одговара на стандардните апликации за внатрешни дистрибутивни кабинети.
