Отстранлива шарка на панелот за дистрибуција

За оние кои набавуваат хардвер за контролен кабинет од Yitai Lock во количина, серијата CL250 со отстранлива шарка на панелот за дистрибуција вреди да се споредува меѓу моделите пред да се нарача, бидејќи структурниот дизајн е конзистентен, но димензиите варираат помеѓу моделите. Отстранливиот дизајн значи дека вратата може да се подигне без алатки штом ќе се инсталираат, што е практична карактеристика за склопувачките линии и за одржување на теренот. Двата методи на инсталација - завртката и заварот - се поддржани, така што шарката се вклопува во повеќето работни процеси на изработка без измени.

Опции и димензии на моделот

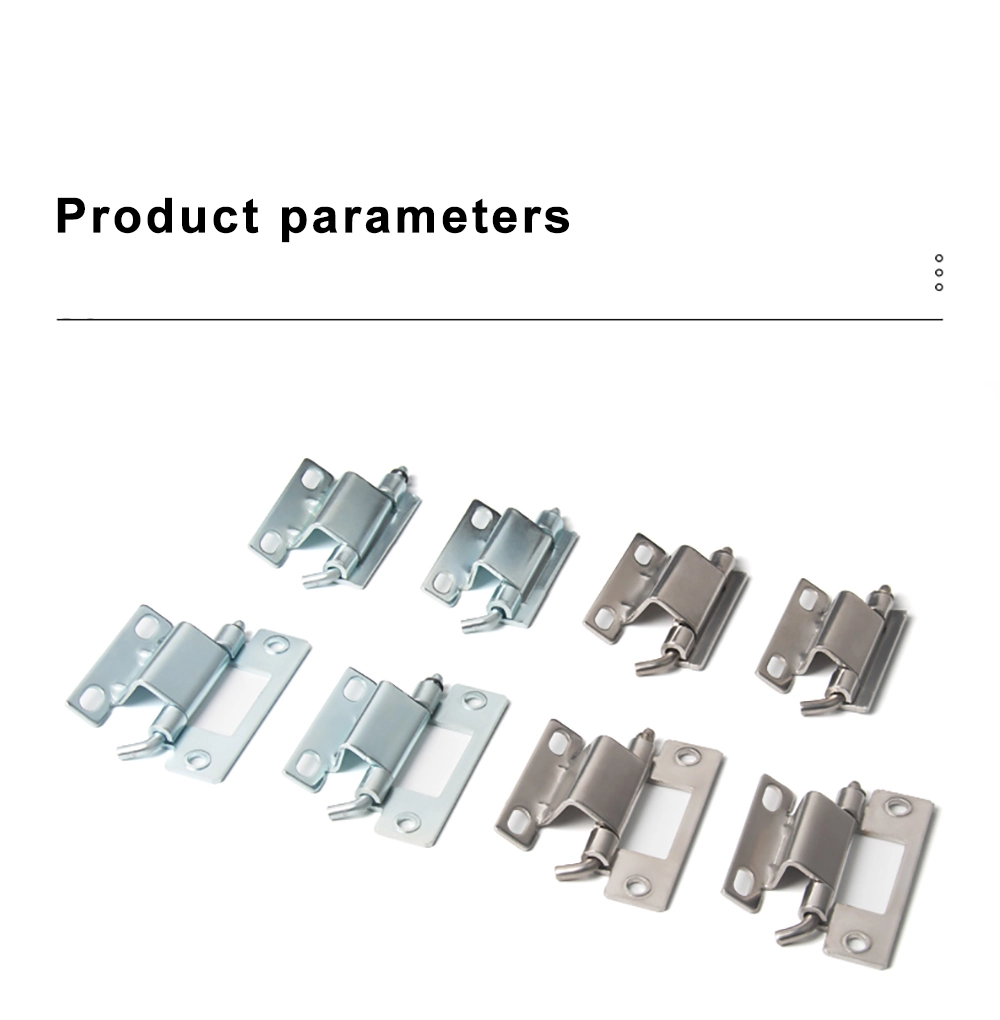

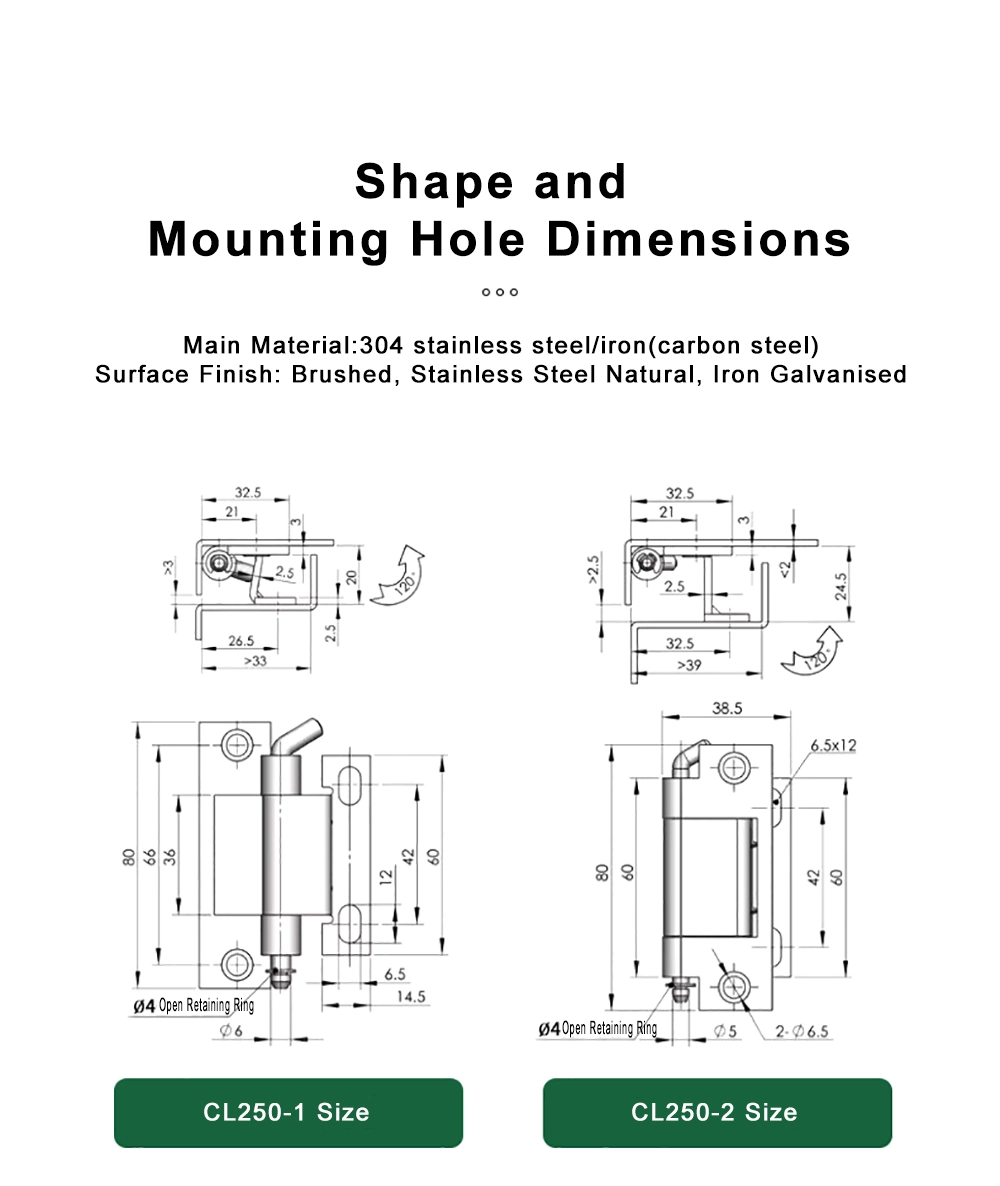

Серијата CL250 со отстранлива шарка на панелот за дистрибуција опфаќа четири модели со иста основна структура, но различни големини. CL250-1 има вкупна висина од 80 mm со тело на шарка од 66 mm, вкупна длабочина од 33 mm и дијаметар на цевката од Φ6 mm. CL250-2 ја дели вкупната висина од 80 mm и користи должина на телото од 60 mm, длабочина од 39 mm или повеќе и цевка Φ5 mm со две дупки за монтирање Φ6,5 mm распоредени 6,5 × 12 mm една од друга.

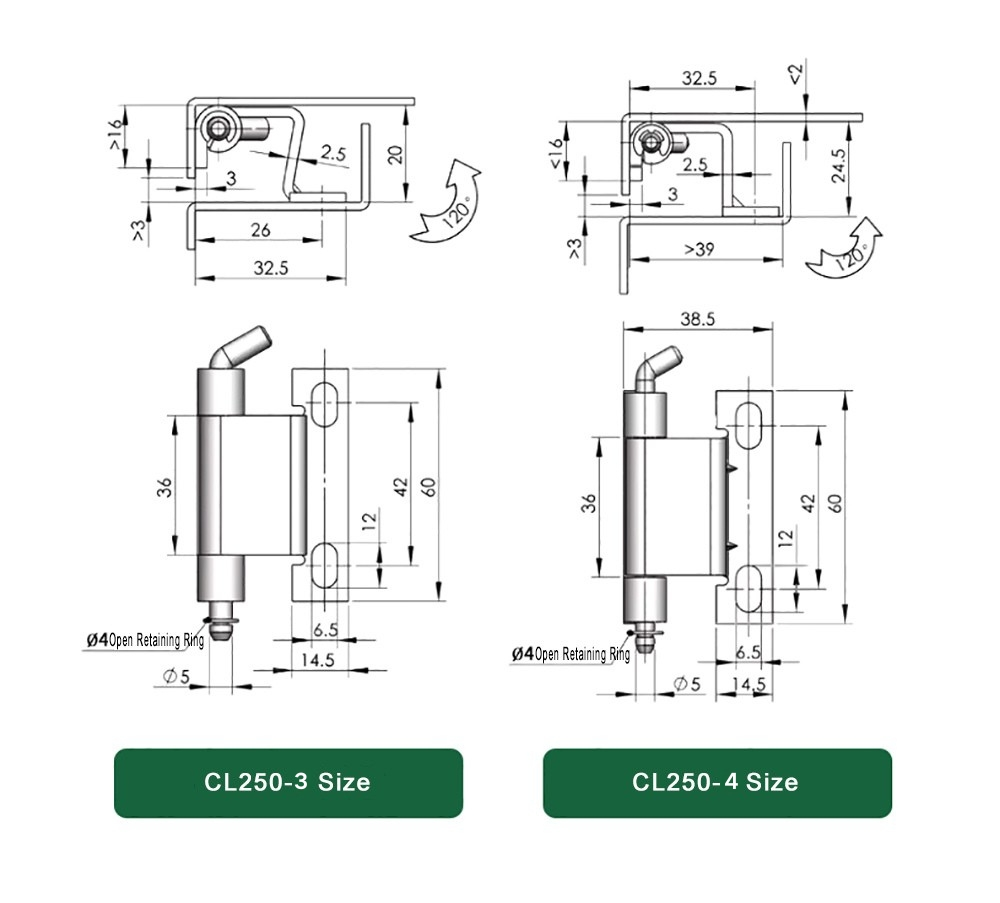

CL250-3 и CL250-4 се покомпактни опции во опсегот на отстранлива шарка на панелот за дистрибуција. И двете имаат висина на телото на шарката од 36 mm и вкупна висина од 60 mm, со ширина на основата од 14,5 mm и цевка Φ5 mm. CL250-3 има длабочина од 32,5 mm додека CL250-4 оди до 38,5 mm. Сите четири модели користат отворен прстен за држење Φ4 за да ја прицврстат иглата на место.

Видови прачки и агол на отворање

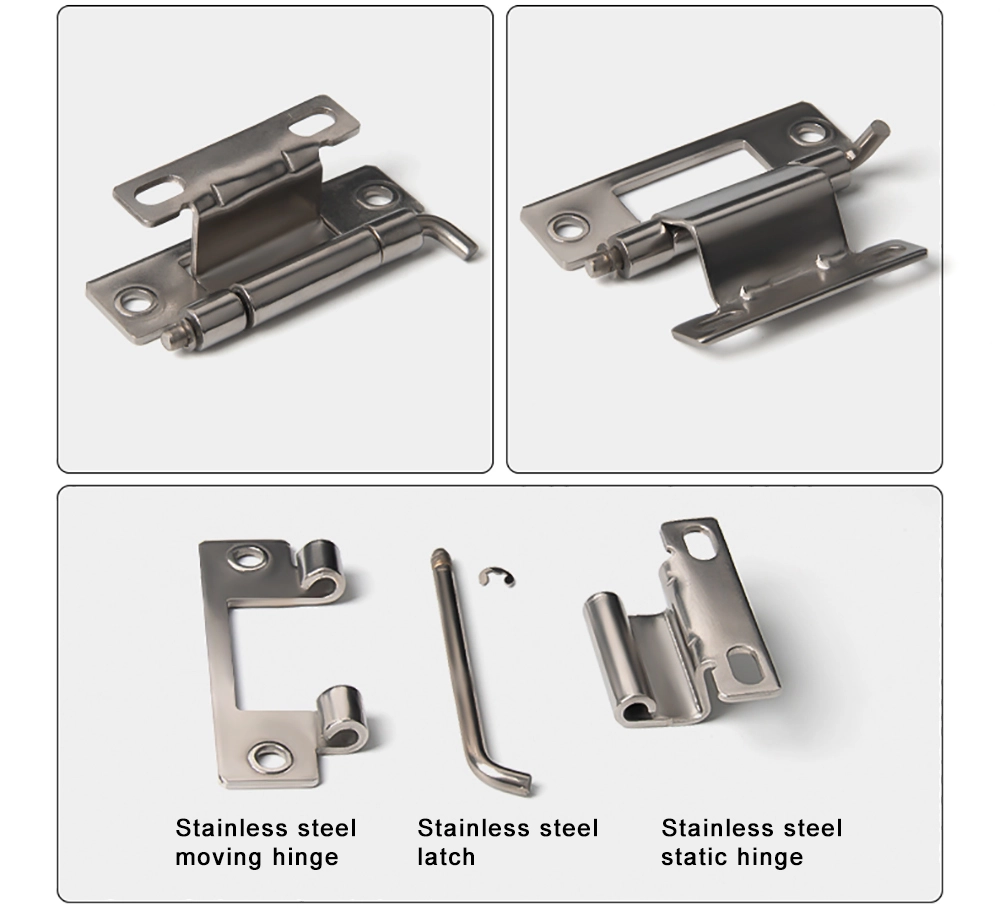

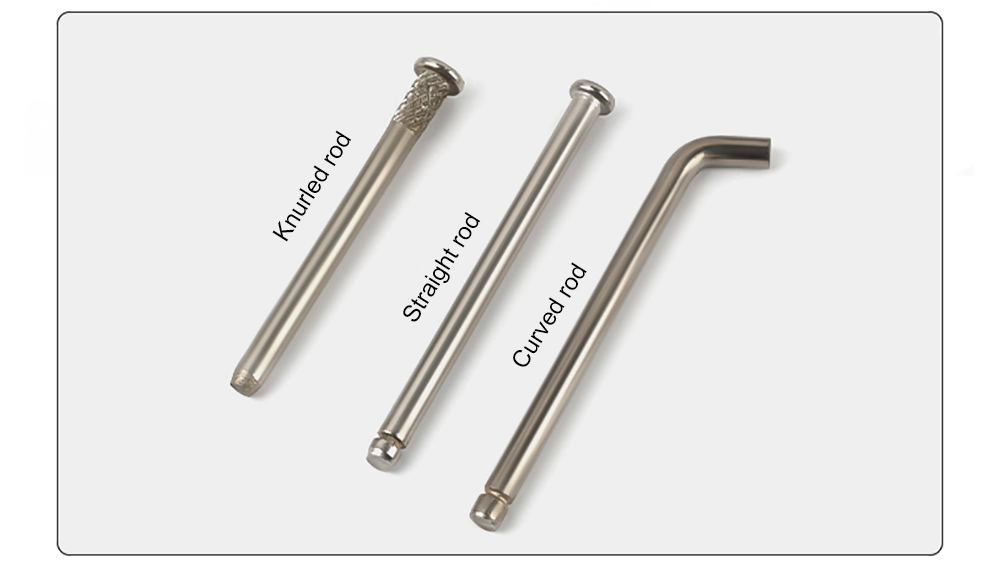

Еден од попрактичните детали за шарката со отстранлива табла за дистрибуција е изборот на три типа на шипки: виткана, права и крива. Свитканата шипка додава текстура за држење на иглата, што помага да се спротивстави на олабавување под вибрации. Директната шипка е стандардна опција и одговара на повеќето општи апликации за куќиште. Заоблената шипка е обликувана за да го олесни вадењето на игличките со рака, што може да биде корисно каде често се пристапува до шарката или во тесни простори.

Сите типови на шипки на шарката со отстранлива табла за дистрибуција работат со истиот Ф4 отворен прстен за задржување што ја заклучува иглата откако ќе се намести. Аголот на отворање низ целата серија CL250 е приближно 120°, што дава доволно простор за повеќето потреби за пристап до вратата на кабинетот без да се бара целосно замавнување од 180°.

Инсталација и монтажа

Отстранливата шарка на таблата за дистрибуција поддржува два методи на инсталација - монтажа со завртка и заварување - што значи дека може да се користи и во изработени куќишта од лим и во склопови на кабинети заедно со завртки. За монтирање со завртки, CL250-1 користи единечен отвор Φ6,5 mm, додека моделите CL250-2 и CL250-3/4 користат овални отвори или двојни отвори кои овозможуваат одредено прилагодување на положбата за време на инсталацијата.

Откако ќе се инсталира, шарката со отстранлива табла за дистрибуција овозможува отстранување на листот од вратата со повлекување на иглата - не се потребни алатки. Ова го прави добро прилагоден за куќишта кои бараат периодично отстранување на вратите за пристап до жици или внатрешно одржување. Прстенот за држење не дозволува клинчето да работи лабаво при редовна употреба, така што нема ризик вратата неочекувано да се откачи на средината на работата.

Апликативни сценарија

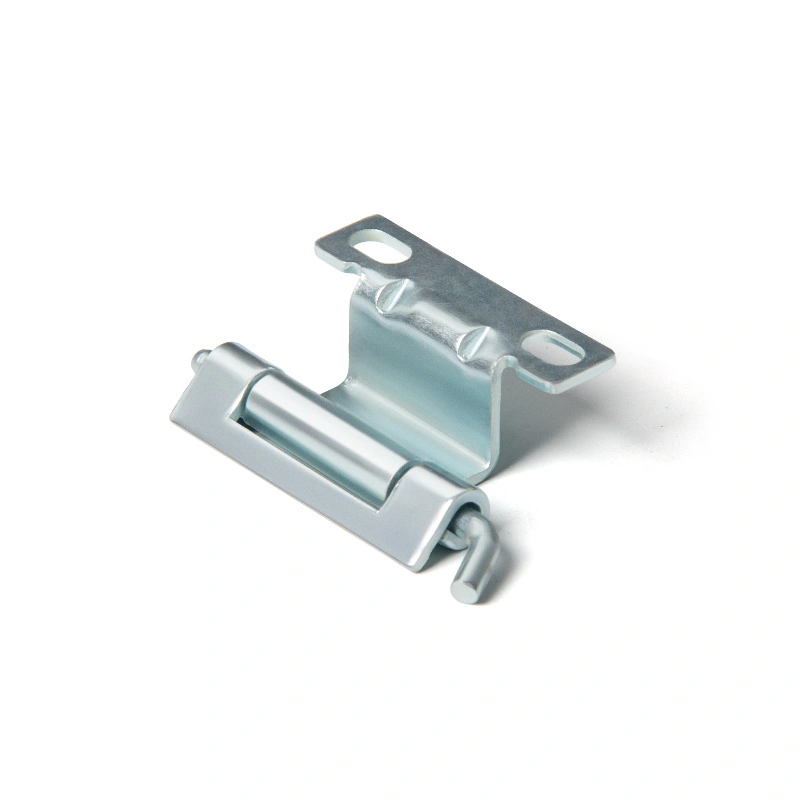

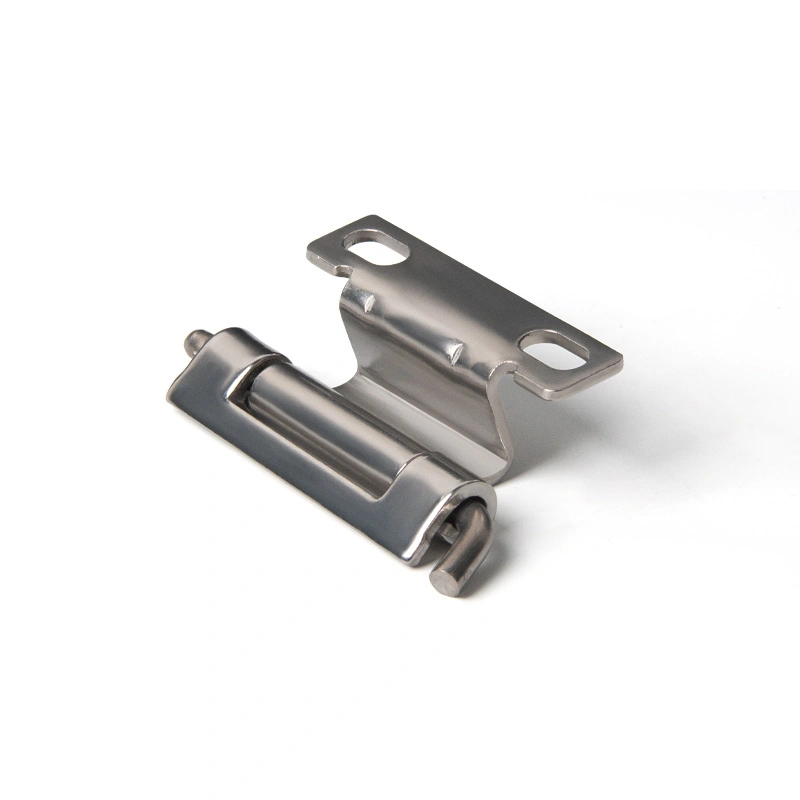

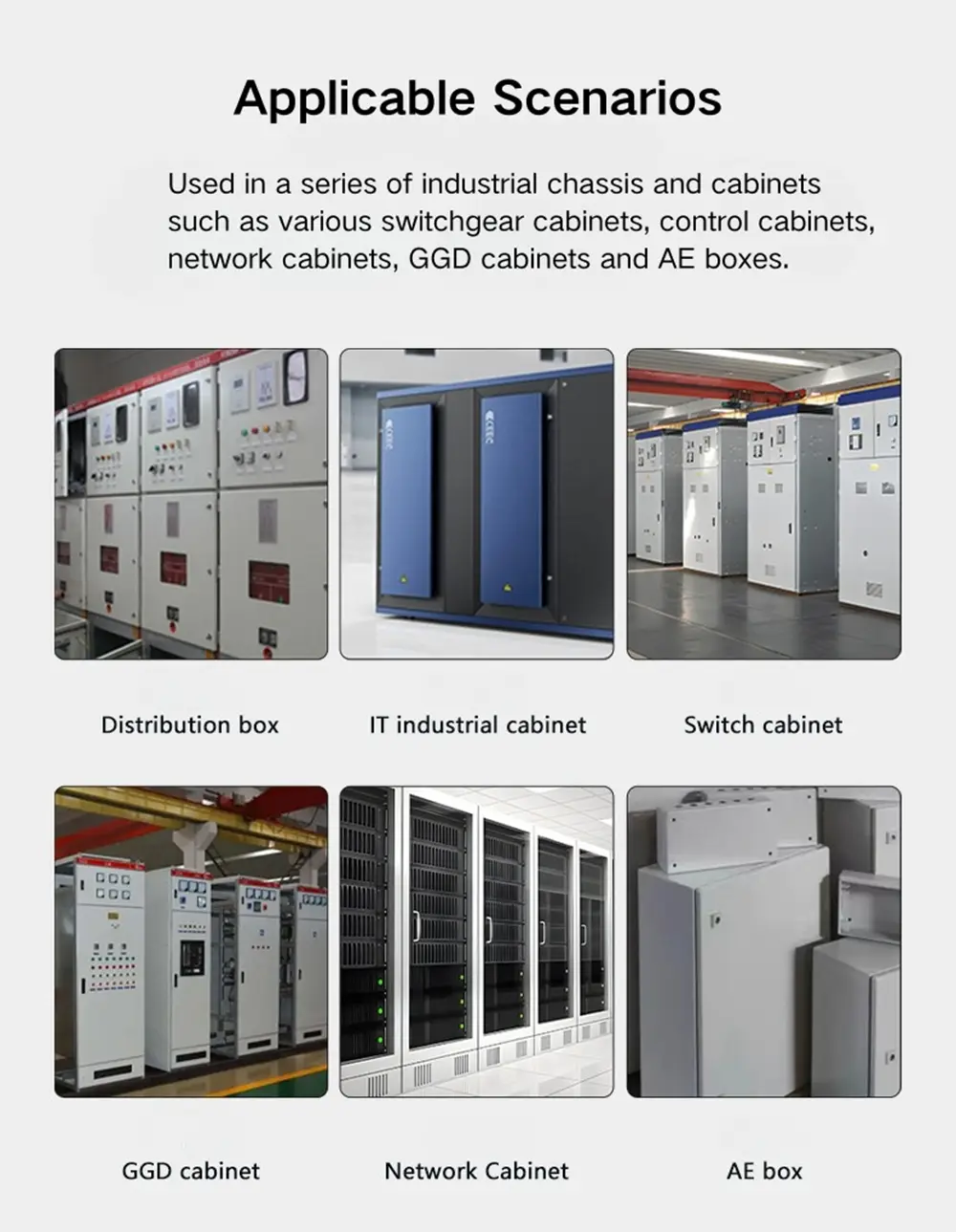

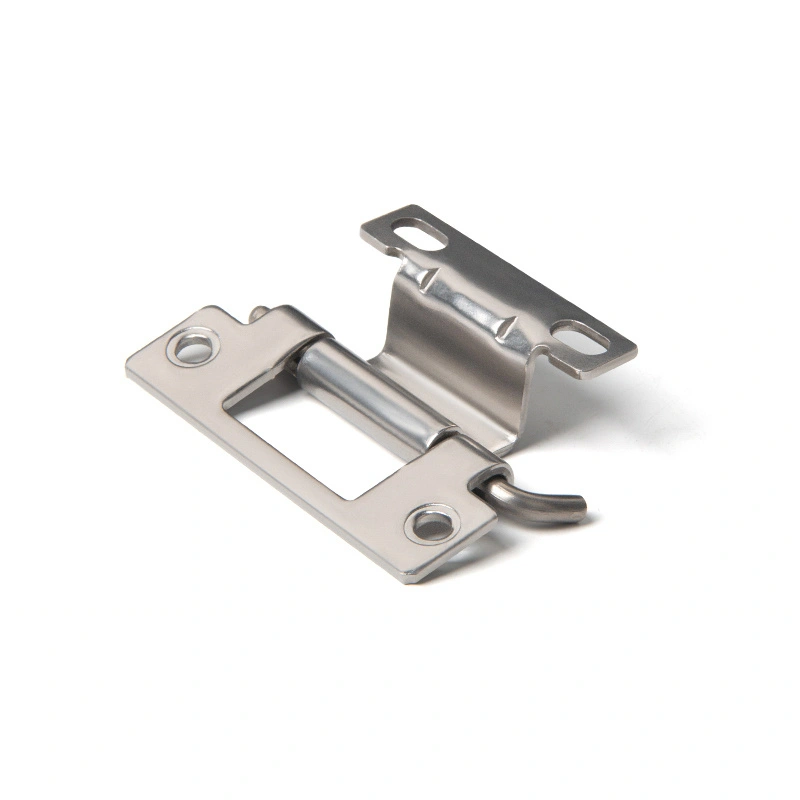

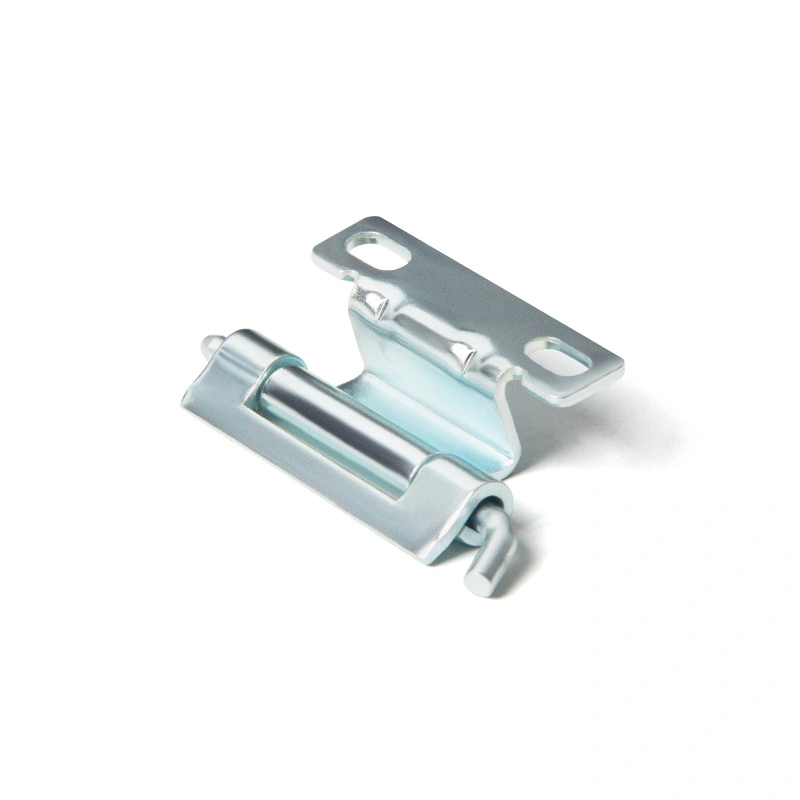

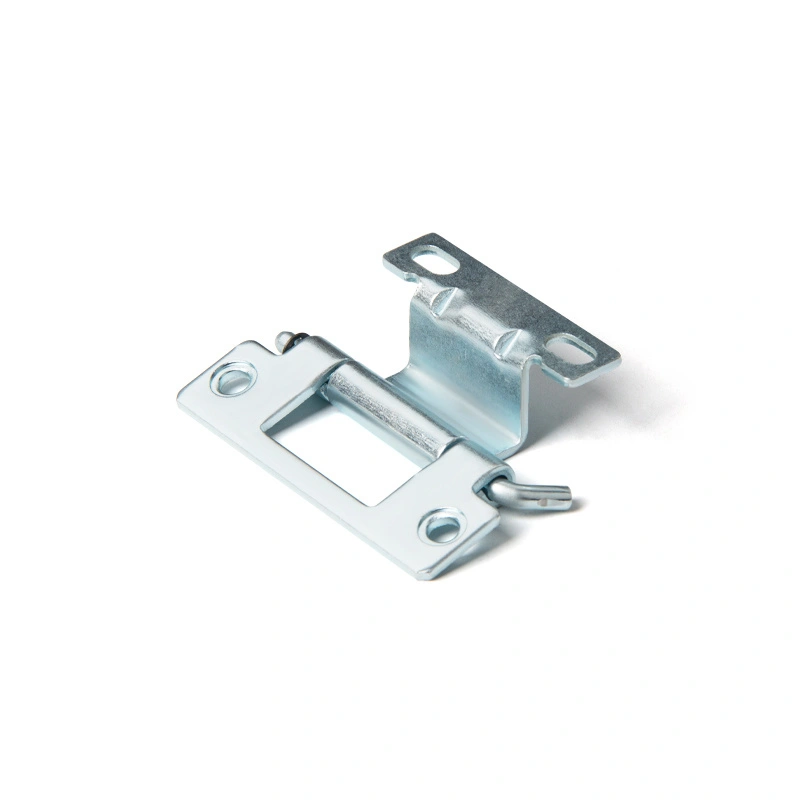

Отстранливата шарка на таблата за дистрибуција најчесто се појавува на дистрибутивните кутии, вратите на контролниот кабинет и куќиштата на индустриската опрема - секаде каде што вратата треба чисто да се откачи без да се демонтира рамката. Аголот на отворање од 120° е доволен за удобен пристап до ентериерите на панелите во повеќето инсталации, а бидејќи се поддржани и монтажата со завртки и заварувањето, тој се вклопува во повеќето поставки за изработка на кабинети без никакво прилагодување. Од материјалната страна, шарката за дистрибуција на јаглероден челик обложена со цинк, отстранлива е опција за стандардни суви куќишта во затворени простории. Верзијата од нерѓосувачки челик 304 е подобра опција за разводни уреди на отворено, крајбрежни инсталации или каде било каде што кабинетот ќе се справи со влага или корозија со текот на времето. Верзијата од нерѓосувачки челик 304 е подобро прилагодена за разводни уреди на отворено, крајбрежни инсталации или која било апликација каде што куќиштето е изложено на корона влажност со текот на времето.

Најчесто поставувани прашања

П1: Кои модели се вклучени во серијата CL250?

Серијата CL250 вклучува четири модели: CL250-1, CL250-2, CL250-3 и CL250-4. Сите имаат ист структурен дизајн и агол на отворање - разликите меѓу нив се во големината и конфигурацијата на дупката за монтирање. Изберете врз основа на димензиите на панелот на вратата и барањата за оптоварување.

П2: Кој е аголот на отворање на шарката CL250?

Сите четири модели CL250 се отвораат до приближно 120°. Ова е доследно во целата серија без оглед на големината на моделот или материјалот.

П3: Кои видови прачки се достапни?

Шарка CL250 е достапна со три типа на прачки: виткана, права и закривена. Свитните прачки се спротивставуваат на олабавување под вибрации; директните прачки се стандардна опција; заоблените шипки го олеснуваат рачното отстранување на игличките во тесни или често достапни инсталации.

П4: Како се зацврстува пинот откако ќе се инсталира?

Сите модели CL250 користат отворен прстен за држење Φ4 за да ја заклучат иглата на шарката на место при нормална употреба. Иглата може да се отстрани рачно кога е потребно отстранување на вратата, без да се бараат алатки.

П5: Кои методи за инсталација се поддржани?

Шарка CL250 може да се инсталира со монтажа на завртки или заварување, во зависност од начинот на изработка на вашиот кабинет. Конфигурациите на дупките за монтирање се разликуваат според моделот - погледнете ги цртежите на димензиите за големината на отворот и деталите за растојанието.

П6: Кои материјали се достапни?

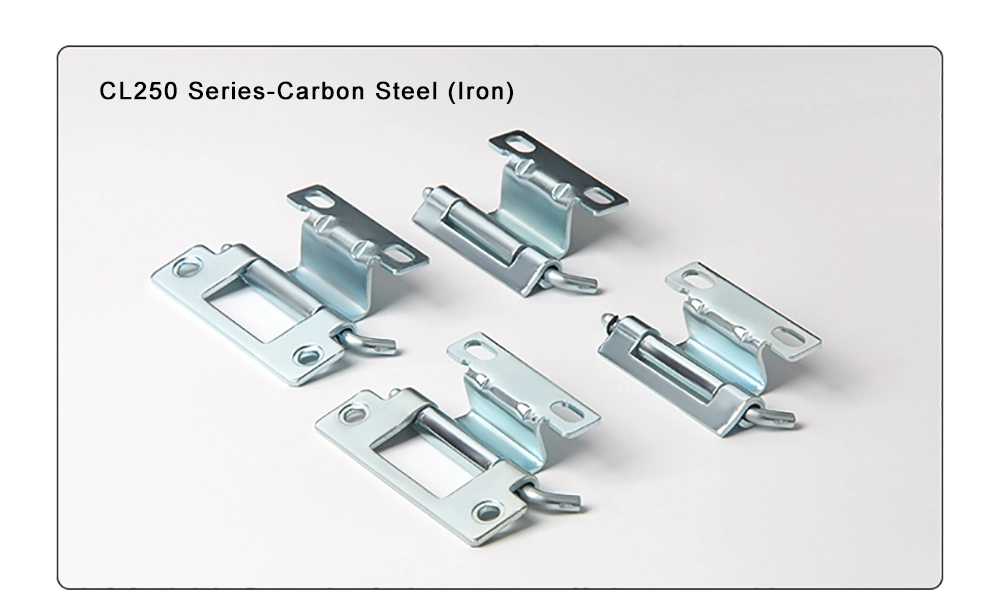

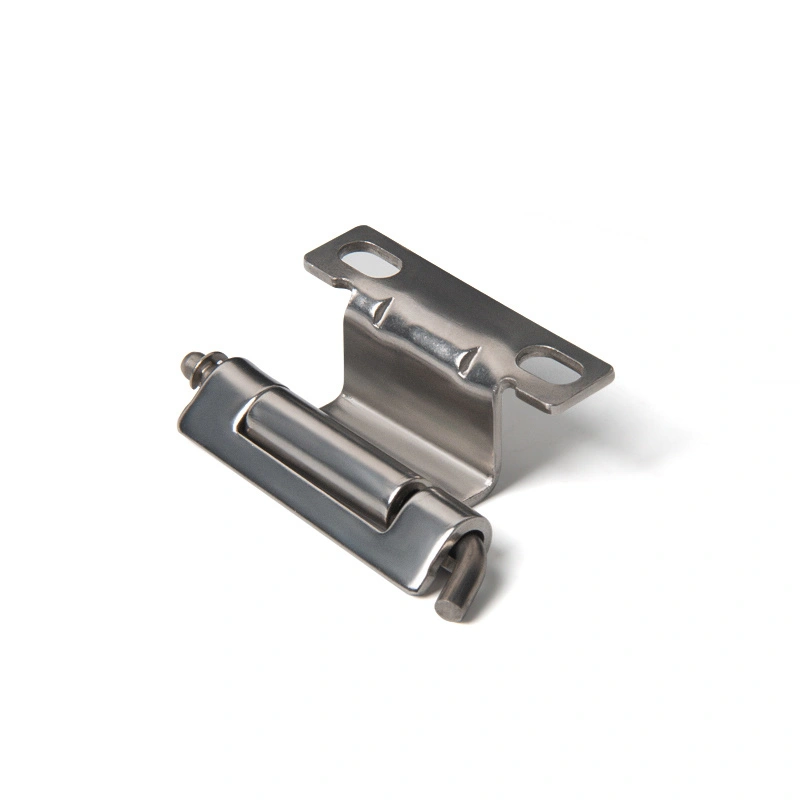

Шарка CL250 доаѓа од цинк-обложен јаглероден челик и 304 нерѓосувачки челик. Јаглеродниот челик одговара на затворени, суви средини; Не'рѓосувачкиот челик 304 е вистинскиот избор за надворешни куќишта, простори со висока влажност или корозивни индустриски средини.
