Скриена шарка со столпчиња

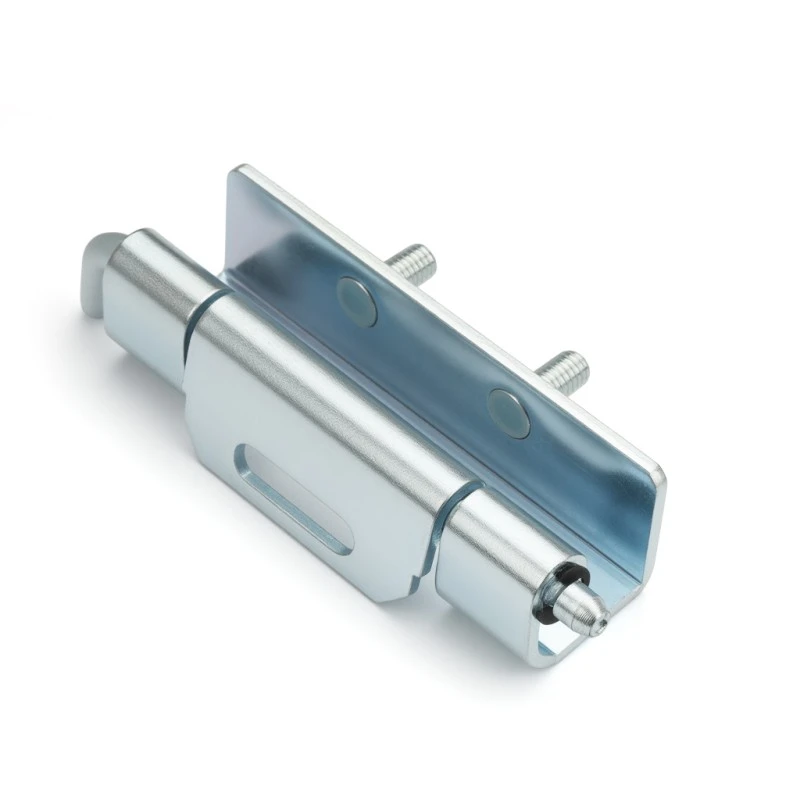

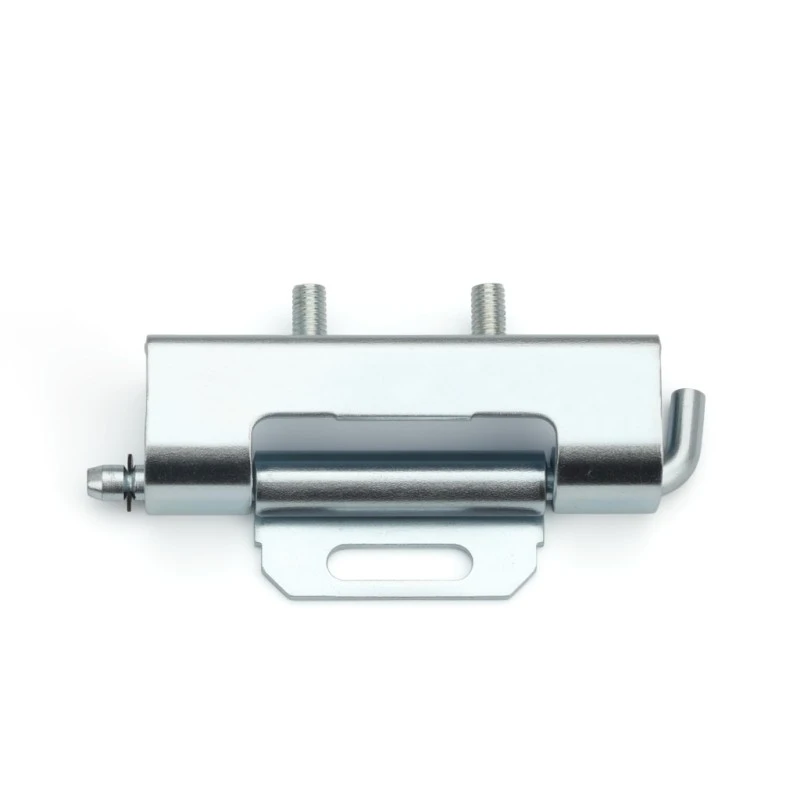

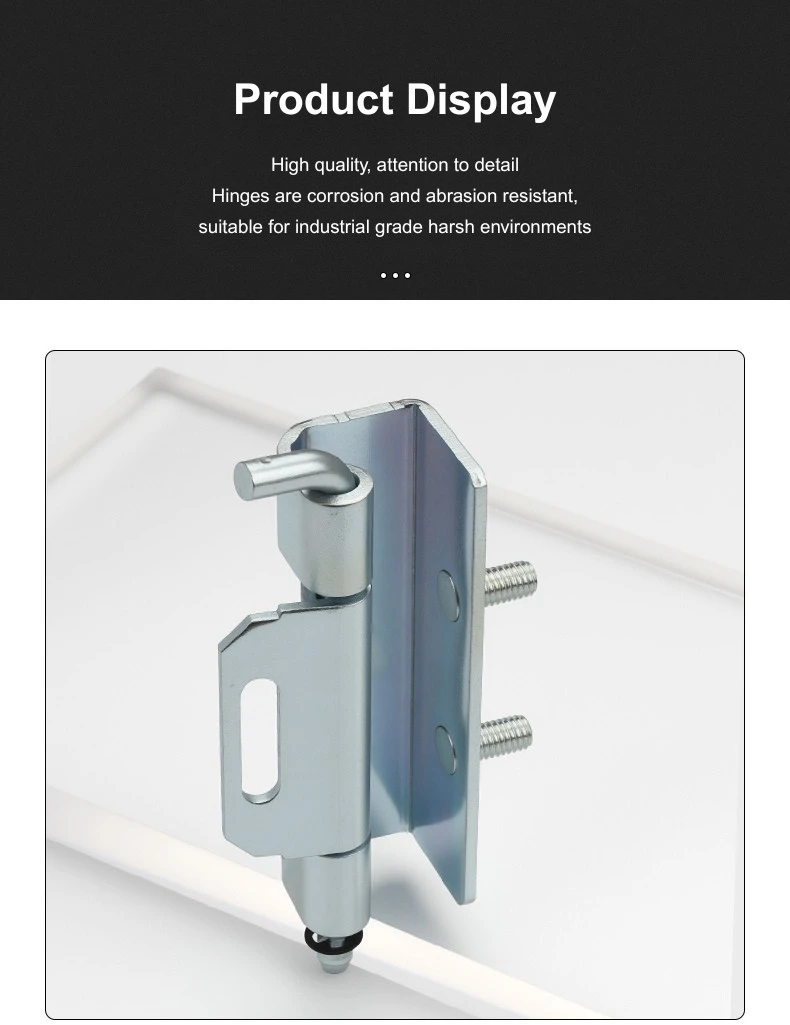

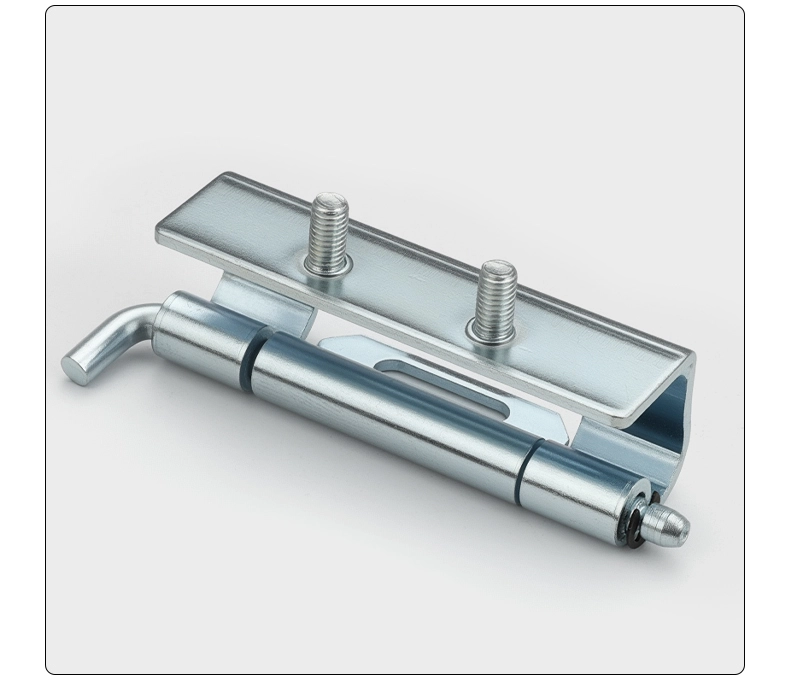

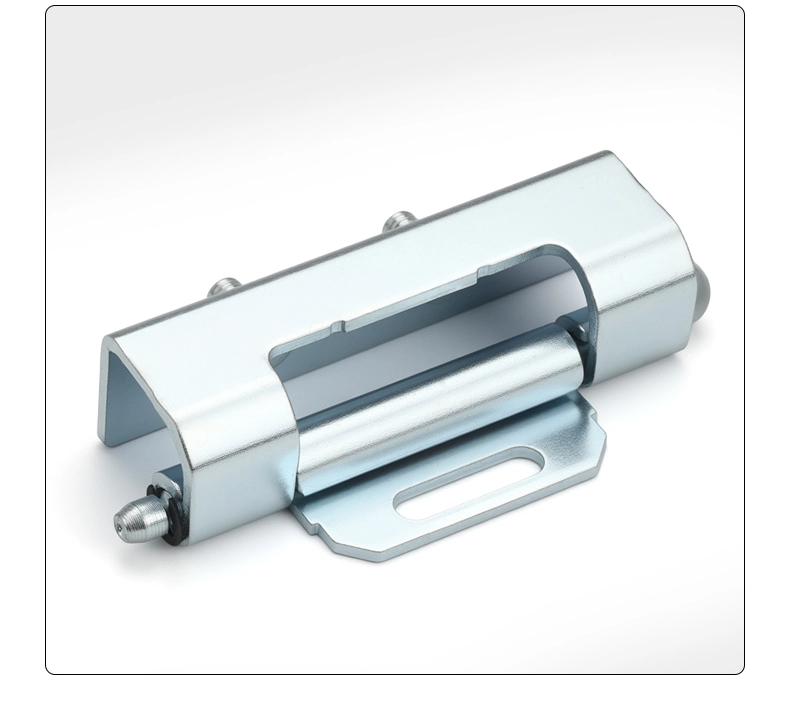

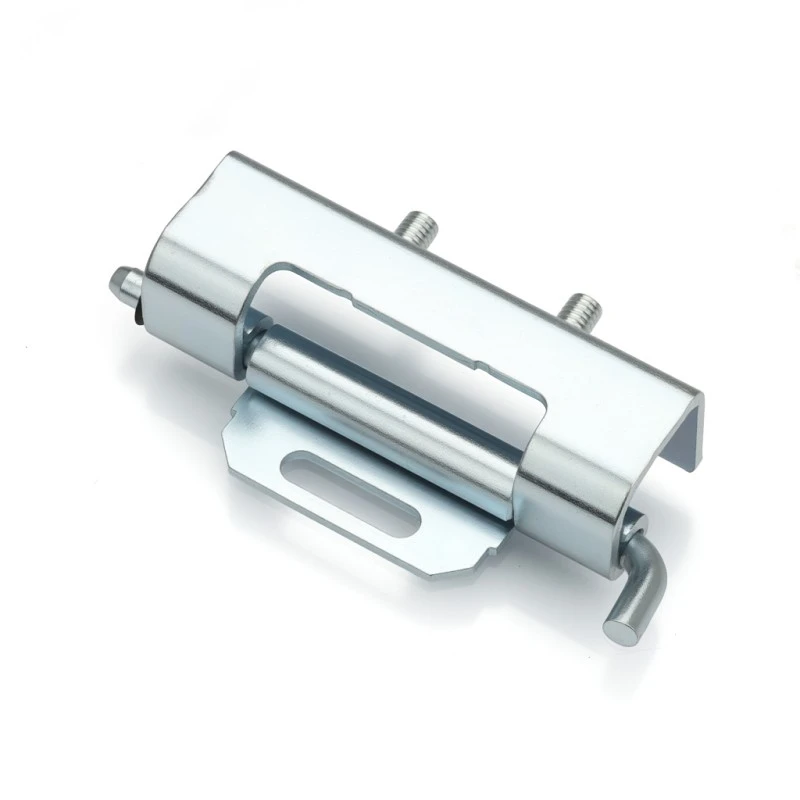

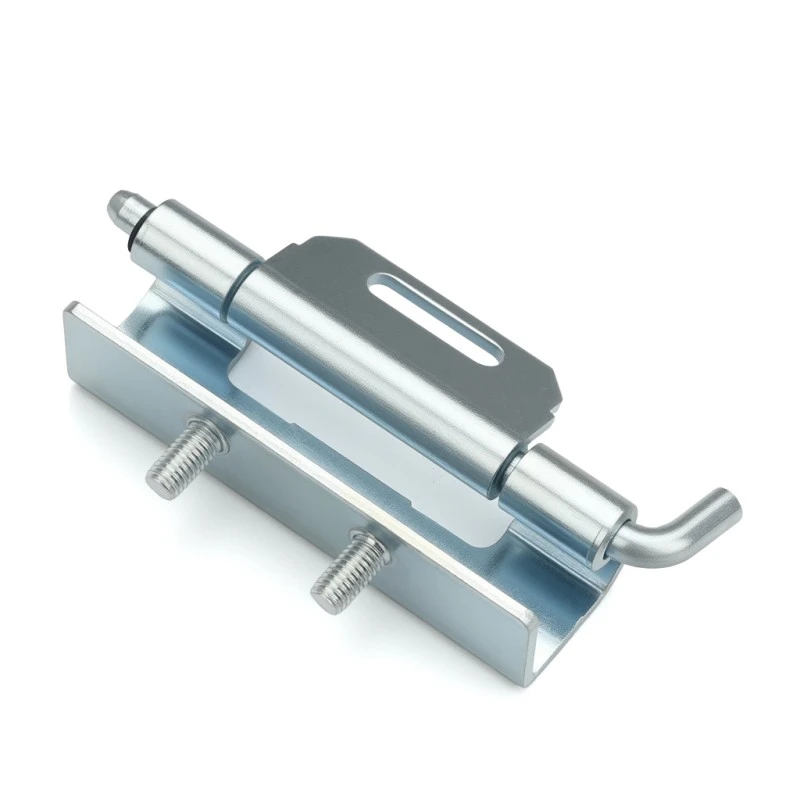

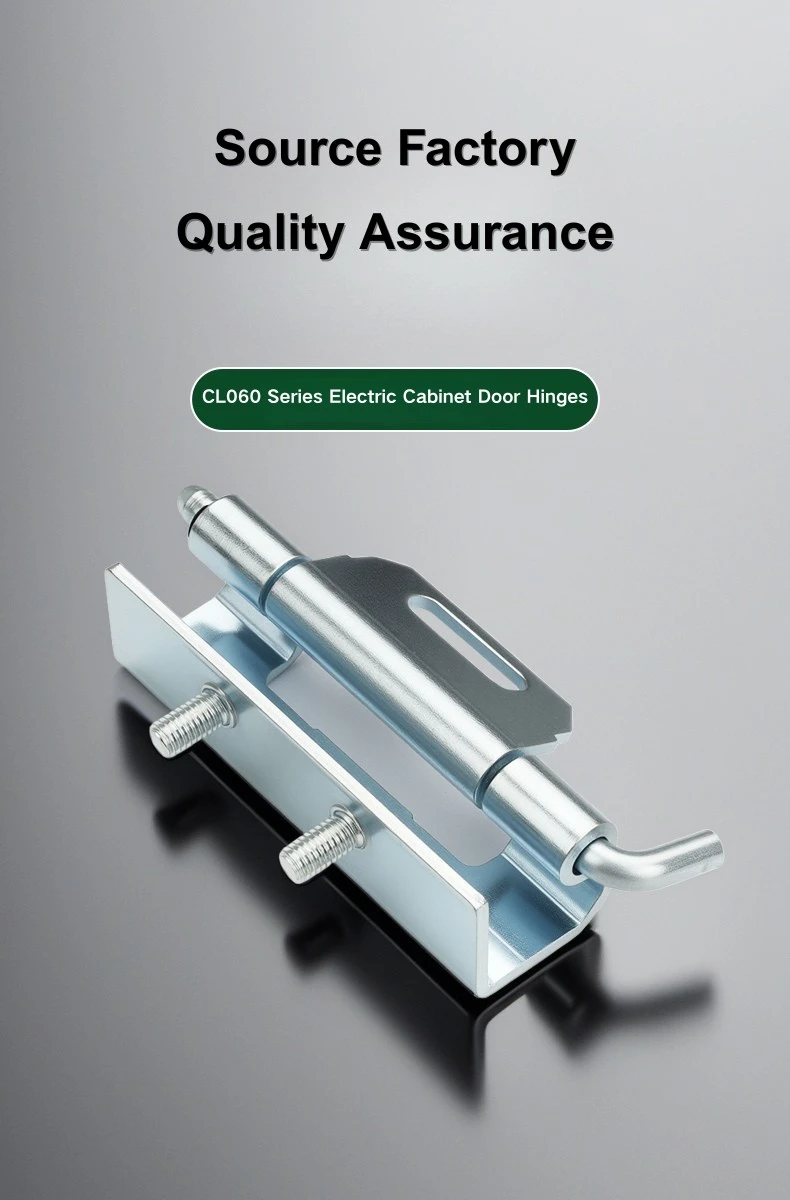

За секој што бара шарки за отстранливи куќишта од Yitai Lock, скриената шарка со столпчиња CL060 се справува и со заварување и со монтирање на навртките, а завртките се веќе вклучени. На крилото за монтирање има отвор од 19,8 mm за да можете фино да ја прилагодите положбата пред да го заклучите - корисно кога ви треба вратата да виси директно. Целокупната должина е 86 mm со шарки од 70 mm и цевка Φ5 mm.

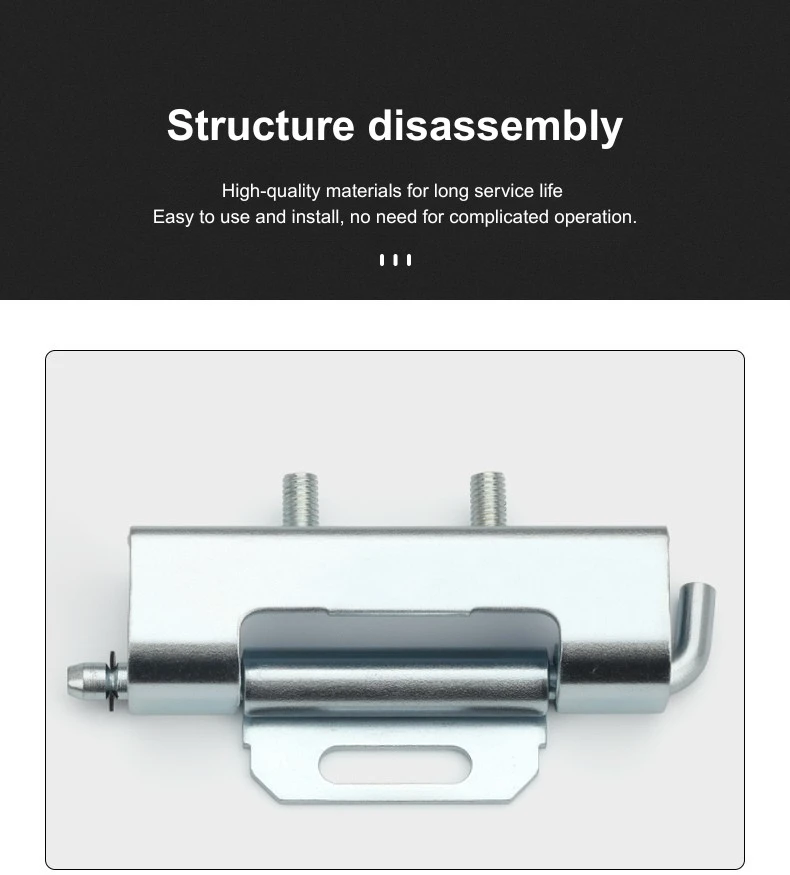

Структура и димензии

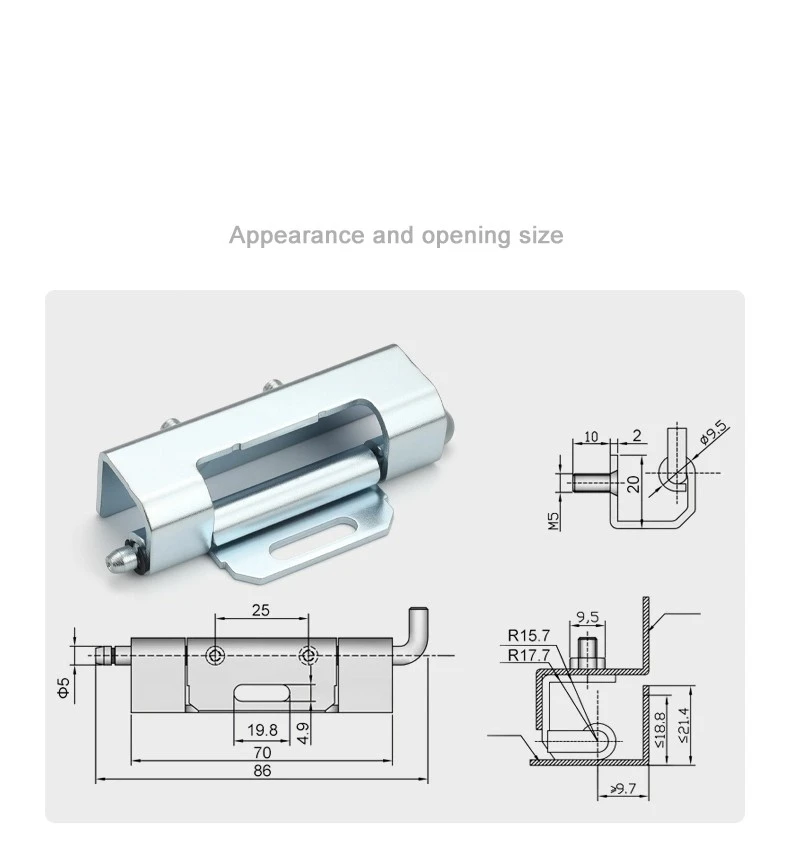

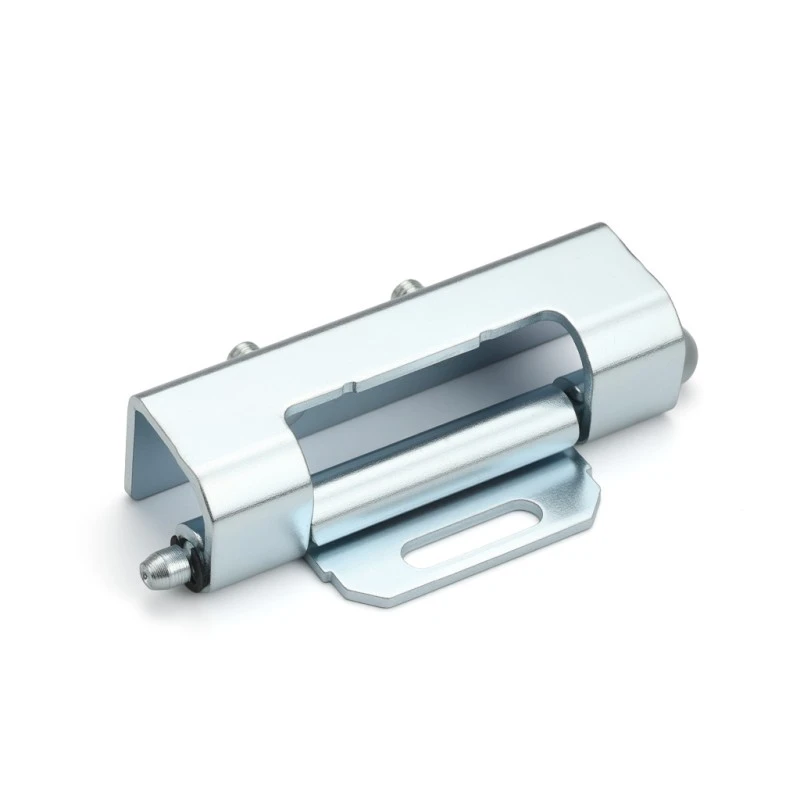

Скриената шарка со столпчиња има вкупна должина од 86 mm, при што главното тело зафаќа 70 mm од тоа, а крилото за монтирање го покрива остатокот. Бурето е Φ5 mm, а самата обетка има глава Φ9,5 mm, вратило од 10 mm, рамо од 2 mm и навој M5 - лесно се заглавува со навртката на каналот на рамката.

За компатибилност со рамката, Скриената шарка со столпчиња е дизајнирана за канали со внатрешен радиус од R15,7 до R17,7 mm, длабочина на клиренсот на панелот на вратата од ≤18,8 mm, страничен дофат од ≤21,4 mm и отвор на рамката од >9,7 mm. Телото на шарката е широко 22,6 mm, а крилото за монтирање е широко 25 mm - доволно компактно за да седи чисто во рамката без да излегува покрај лицето на вратата.

Инсталација и монтажа

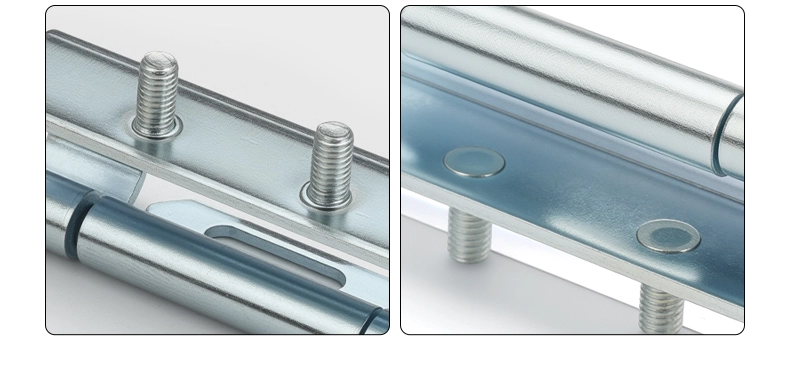

Скриената шарка со столпчиња доаѓа со комбинација на заварување и монтирање на навртката. Монтажното крило се заварува на панелот на вратата за време на изработката, а крајот на обетката го заглавува каналот на рамката користејќи ги вклучените завртки M5. Отворот од 19,8 мм на крилото ви дава простор да ја смените положбата на шарката пред да затегнете сè надолу, што го прави порамнувањето на вратите многу помалку незгодно за време на склопувањето.

Откако сè ќе се фиксира на место, скриената шарка со столпчиња сè уште дозволува вратата да се откачи кога е потребно - само откачете ја обетката од каналот на рамката и вратата се крева слободно. Завареното крило останува трајно на панелот на вратата, така што вадењето на вратата воопшто не влијае на монтирањето на шарката. Тоа е корисна карактеристика за кабинети на кои треба да се отстрани вратата за жици или внатрешен пристап.

Апликативни сценарија

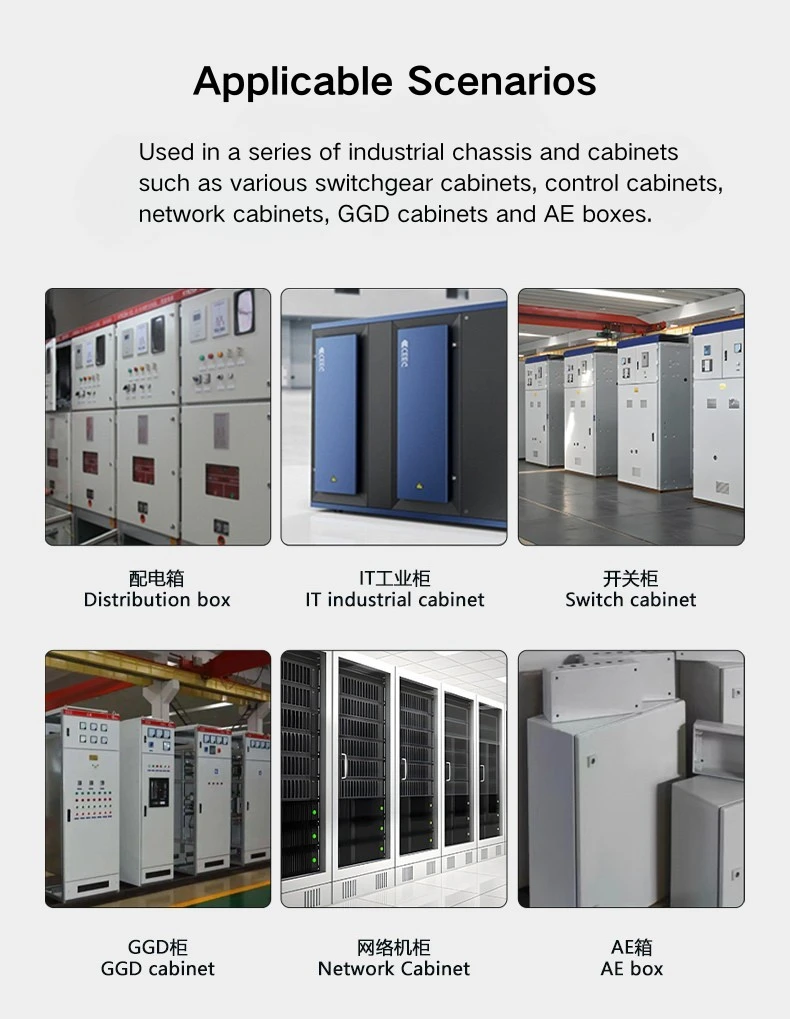

Скриената шарка со столпчиња најчесто се појавува на вратите на дистрибутивните панели, куќиштата на разводните уреди, вратите на мрежни кабинети и кабинетите за индустриска опрема каде што е важно да се чува чистотата на надворешноста. Со оглед на тоа што шарката се наоѓа внатре во рамката, нема ништо видливо однадвор кога вратата е затворена - нема испакната буре, без изложено крило.

Одвојливата страна на скриената шарка со нитни, исто така, е корисна за ормари што се склопуваат во работилницата и се испраќаат до локацијата - вратата може да се откачи за транспорт и да се врати штом кабинетот ќе се постави. Финишот од галванизиран јаглероден челик е добар за стандардни внатрешни индустриски средини, а со 86 mm шарката одговара на димензиите на каналот на рамката што вообичаено ги наоѓате на куќиштата за дистрибуција и разводни уреди.

Најчесто поставувани прашања

П1: Која е вкупната големина на шарката CL060?

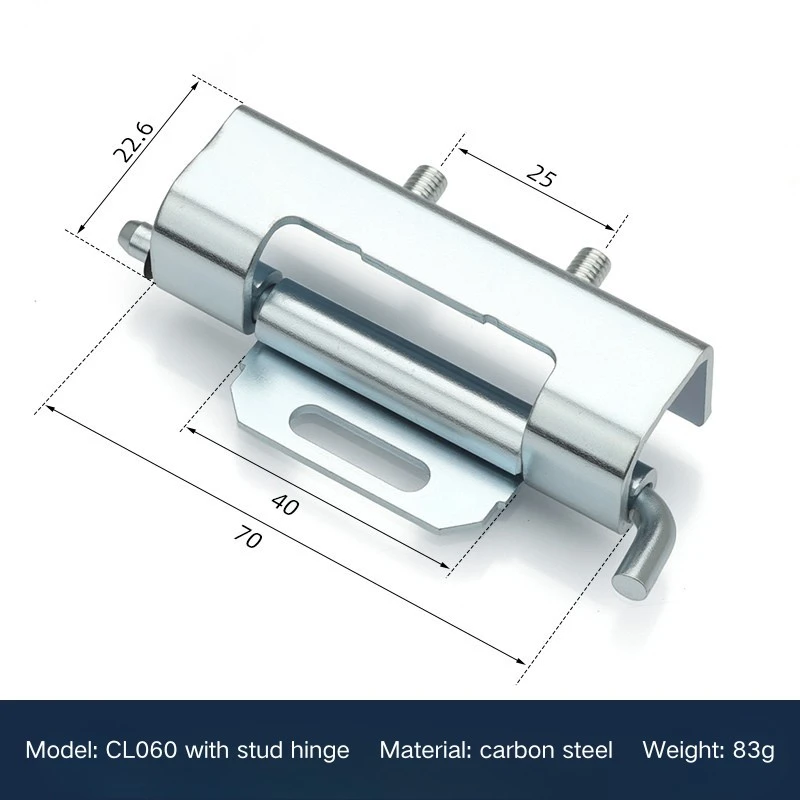

Скриената шарка CL060 има вкупна должина од 86 mm, должина на телото на шарката од 70 mm и дијаметар на цевката од Φ5 mm. Монтажното крило е широко 25 mm, а телото на шарката е широко 22,6 mm. Вкупната тежина е 83 g.

П2: Од кој материјал е направен CL060?

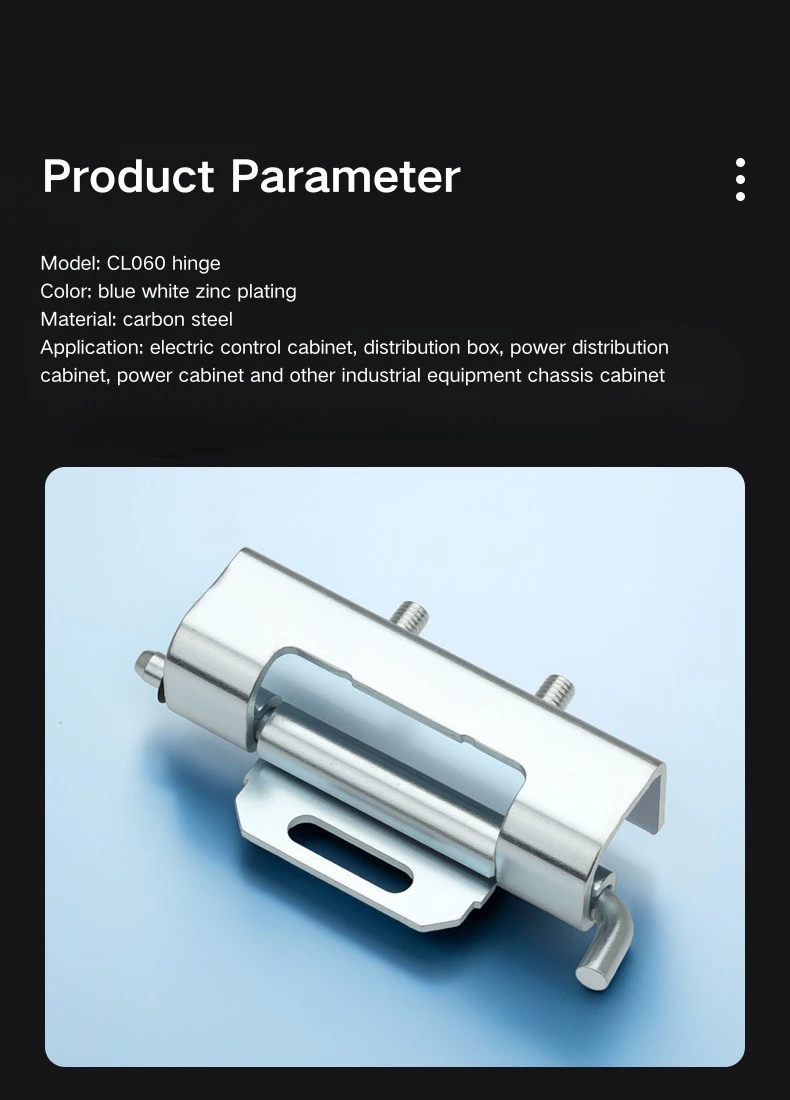

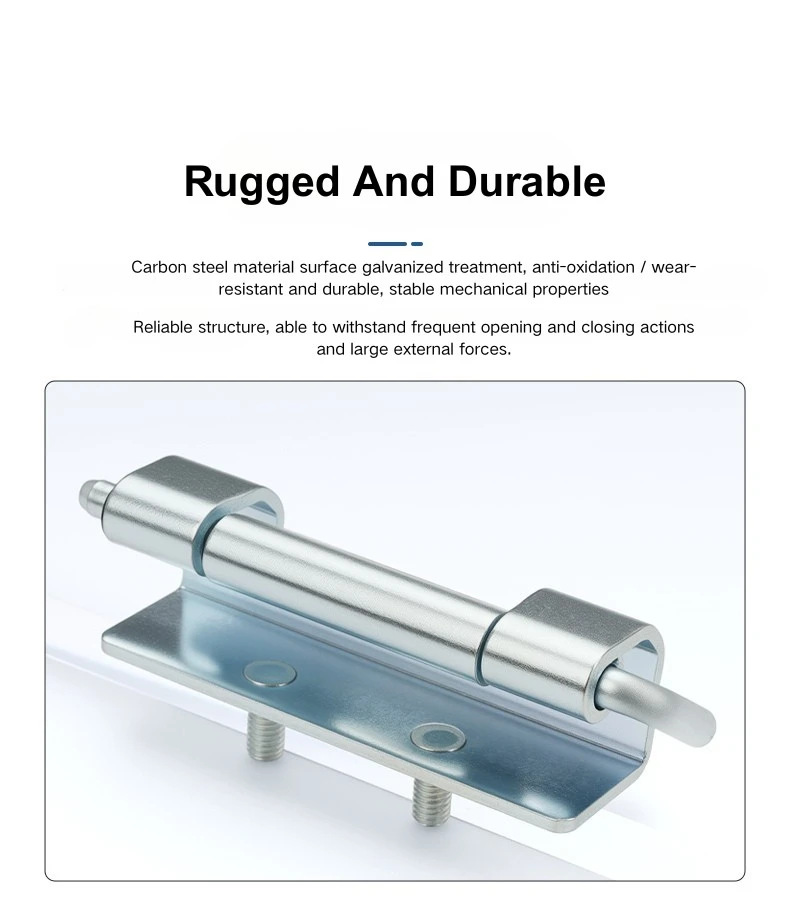

CL060 е направен од јаглероден челик со галванизиран финиш. Моментално е достапен само во една спецификација.

П3: Како е инсталиран CL060?

CL060 користи комбинација од заварување и монтирање на навртката. Монтажното крило е заварено на плочата на вратата, а обетката го заглавува каналот на рамката користејќи ги вклучените завртки M5. Дупката за монтирање со дупчиња овозможува прилагодување на положбата пред конечното фиксирање.

П4: Кои се димензиите на обетката?

Навртката има дијаметар на главата Φ9,5 mm, должина на вратило од 10 mm, рамо од 2 mm и е со навој M5. Вклучува рамковен канал со отвор од >9,7 mm.

П5: Кои димензии на рамковниот канал одговара на CL060?

Скриената шарка CL060 се вклопува во каналот на рамката со внатрешен радиус од R15,7 до R17,7 mm. Расчистувањето на длабочината на панелот на вратата е ≤18,8 mm, а вкупниот страничен дофат е ≤21,4 mm.

П6: За какви типови куќишта е погоден CL060?

CL060 се користи за врати на дистрибутивните панели, куќишта на разводни уреди, кабинети за индустриска мрежа и врати на кабинетот за механичка опрема - секаде каде што се претпочита скриена шарка што може да се одвојува отколку опцијата монтирана на површина.
