Шарка за виткање на кабинетот од 90 степени

За купувачите кои набавуваат шарки за сокриени куќишта од Yitai Lock, серијата CL275 со виткање од 90 степени покрива два агли на отворање низ трите модели - 120° кај CL275-1 и 90° кај CL275-2 и CL275-3. CL275-2 и CL275-3 го делат истиот хоризонтален отпечаток, но се разликуваат во нивните странични димензии, така што изборот меѓу нив се сведува на специфичната табла на вратата и геометријата на рамката на вашиот простор. Сите три користат буре Φ5 mm со отворен прстен за задржување Φ4 за задржување на пиновите.

Опции и димензии на моделот

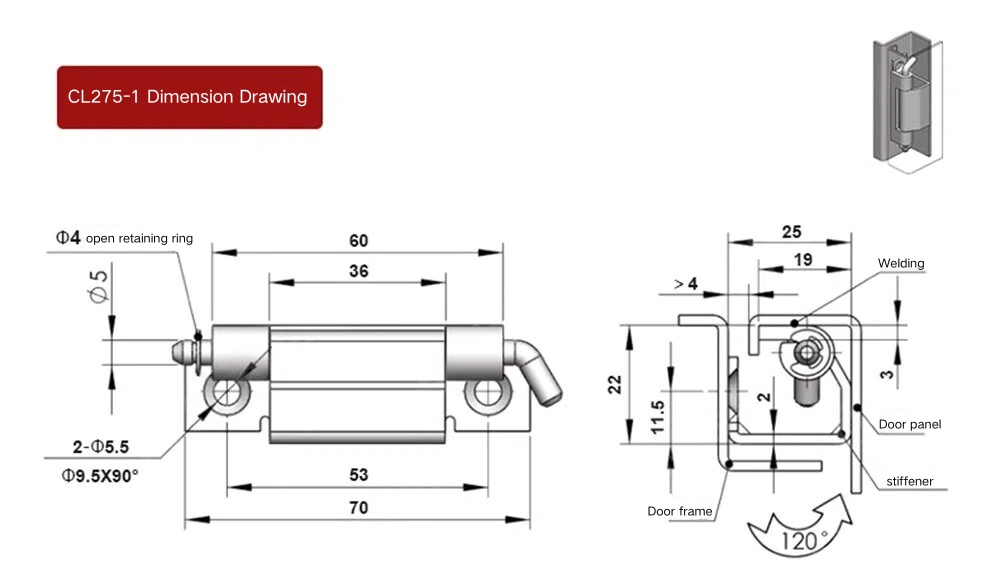

Кабинетот со шарка од 90 степени CL275-1 е најголемиот модел, со вкупна должина од 70 mm и тело на шарката од 60 mm. Внатрешниот распон помеѓу монтажните крила е 53 mm, дијаметарот на цевката е Φ5 mm, а двете дупки за монтирање се Φ5,5 mm со мијалник Φ9,5×90°. CL275-1 се отвора до 120°, што го прави вистинскиот избор каде што е потребно пошироко замавнување на вратата.

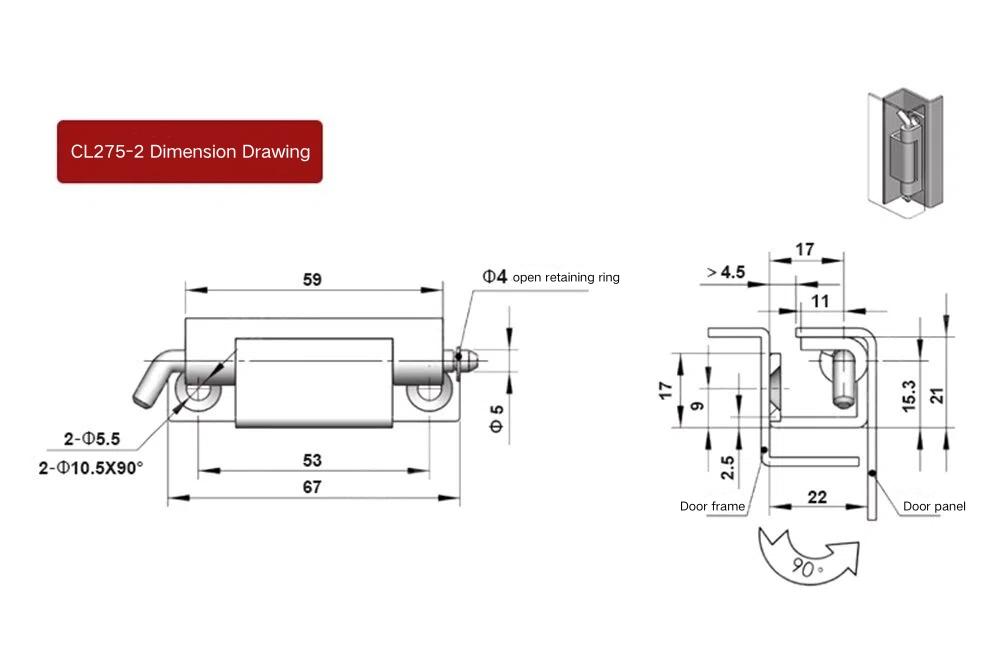

CL275-2 и CL275-3 се отвораат до 90° и споделуваат внатрешен распон од 53 mm и барел Φ5 mm, но се разликуваат по нивните вкупни димензии и конфигурации на дупки. CL275-2 има вкупна должина од 67 мм со тело од 59 мм и користи две дупки Φ5,5 мм заедно со две отвори за мијалник Ф10,5×90°. CL275-3 има тело од 60 mm и вкупна должина од 67 mm со две дупки за монтирање Φ5,2 mm. Страничниот профил на CL275-3, исто така, се разликува од CL275-2, со длабочина на заглавување на рамката на вратата од 19,3 mm и вкупна странична висина од 20,2 mm - детали што се важни при поставување на шарката на кабинетот со свиткување 90 степени во специфичен канал на рамката.

Структура и инсталација

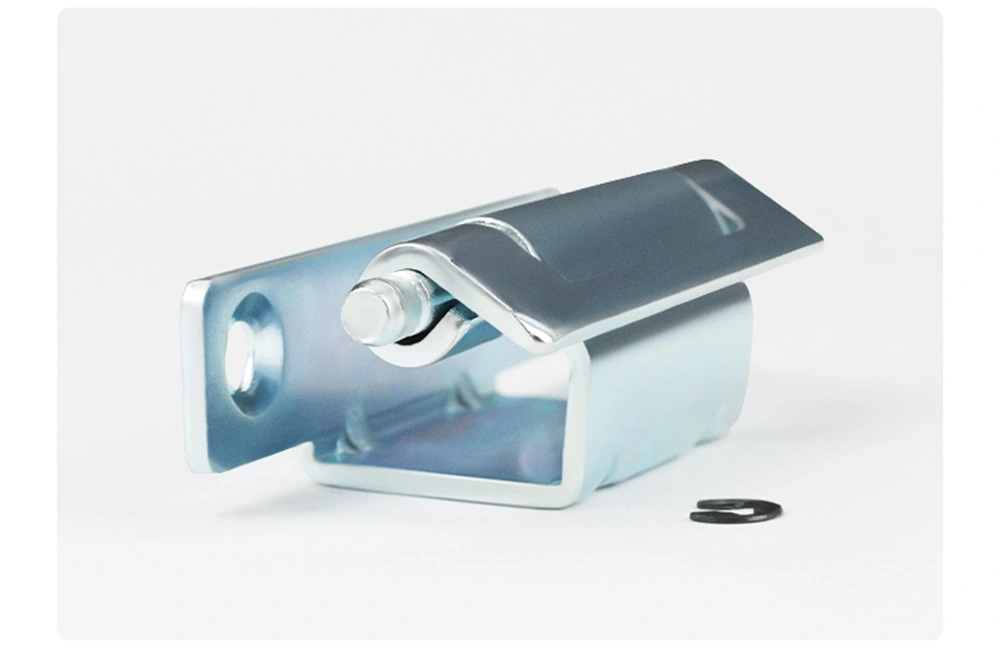

Сите три модели на шарката на кабинетот од 90 степени се монтираат со заварување. Дизајнот на свитканите крила значи едната страна од седиштата на шарките да се смести на внатрешната страна на каналот на рамката на вратата, а другата до панелот на вратата, при што барелот на шарката се наоѓа вдлабнати во профилот на рамката наместо на лицето на кабинетот. Ова скриено позиционирање е она што го одделува CL275 од стандардната шарка монтирана на површина.

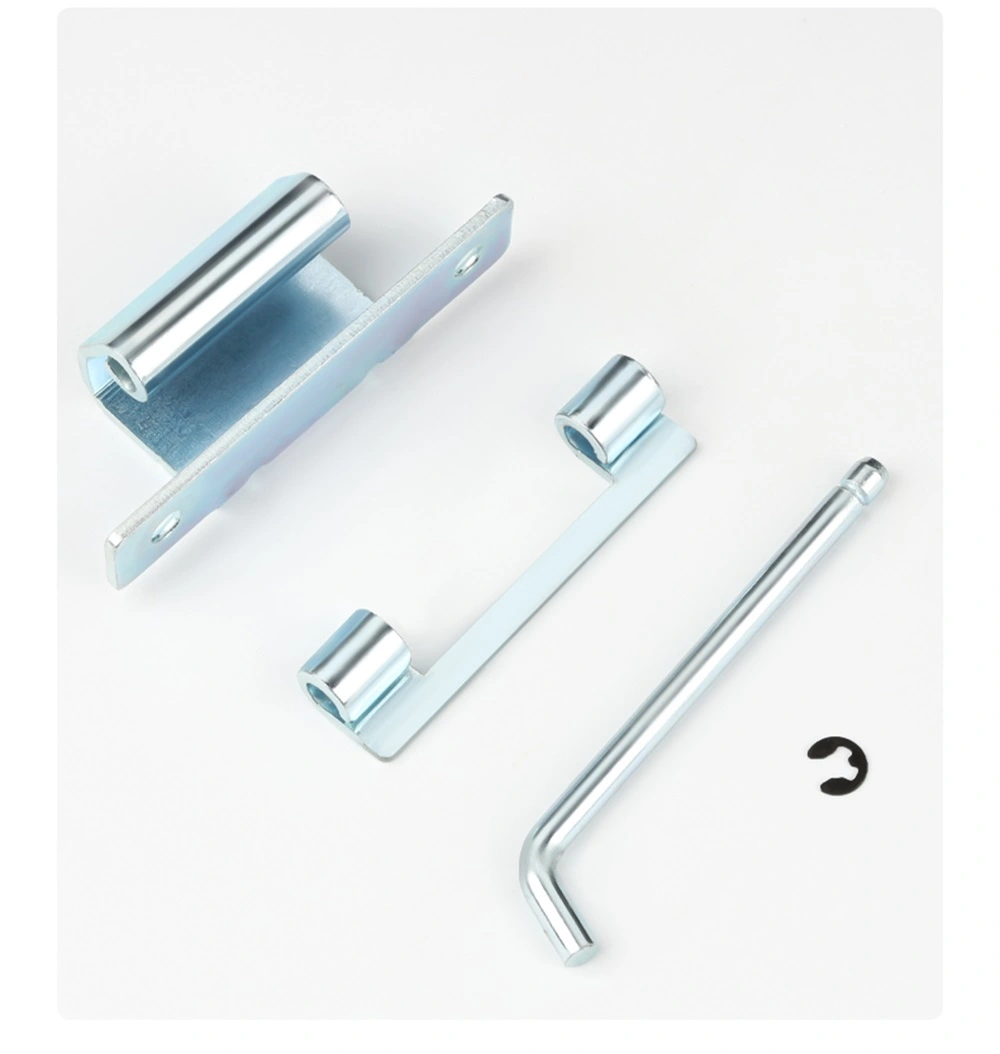

Шарката на кабинетот со свиткување од 90 степени користи отворен прстен за држење Φ4 на сите три модели за да ја задржи иглата на место за време на работата. Листот од вратата може да се отстрани со откачување на прстенот за прицврстување и повлекување на иглата - не се потребни алатки - што е корисно за кабинети на кои им е потребно повремено отстранување на вратата за внатрешен пристап или одржување. Заварената инсталација го задржува фиксираното крило трајно прицврстено на рамката, така што постојаното отстранување на вратата не влијае на монтирањето.

Материјал и површински третман

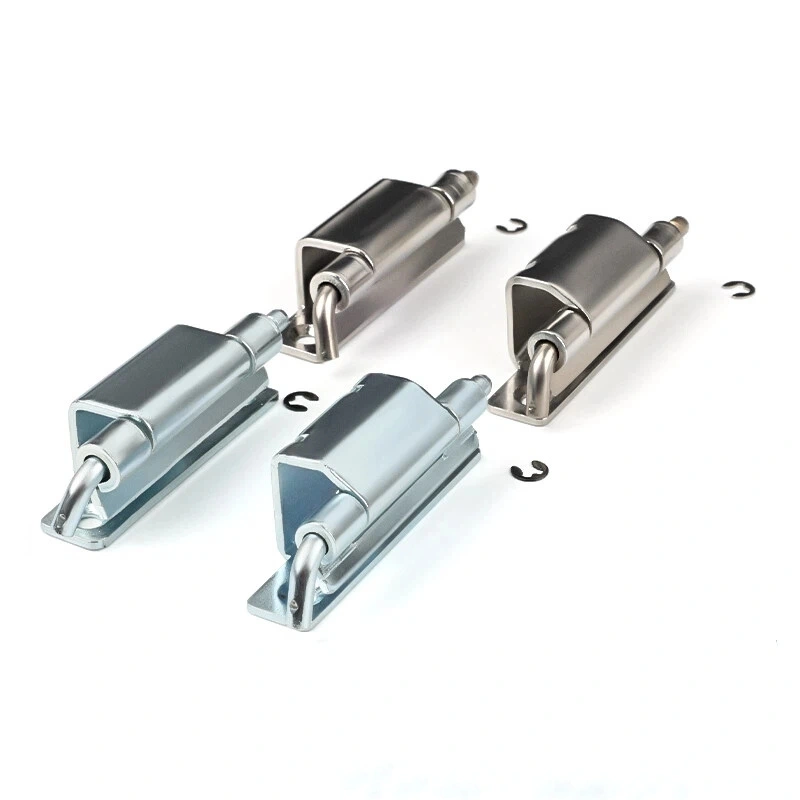

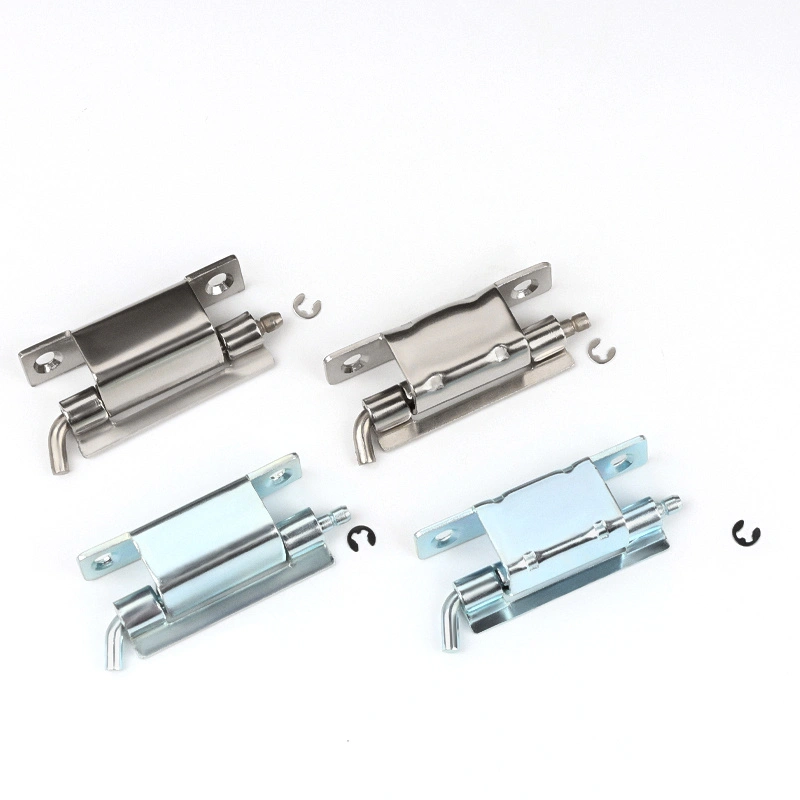

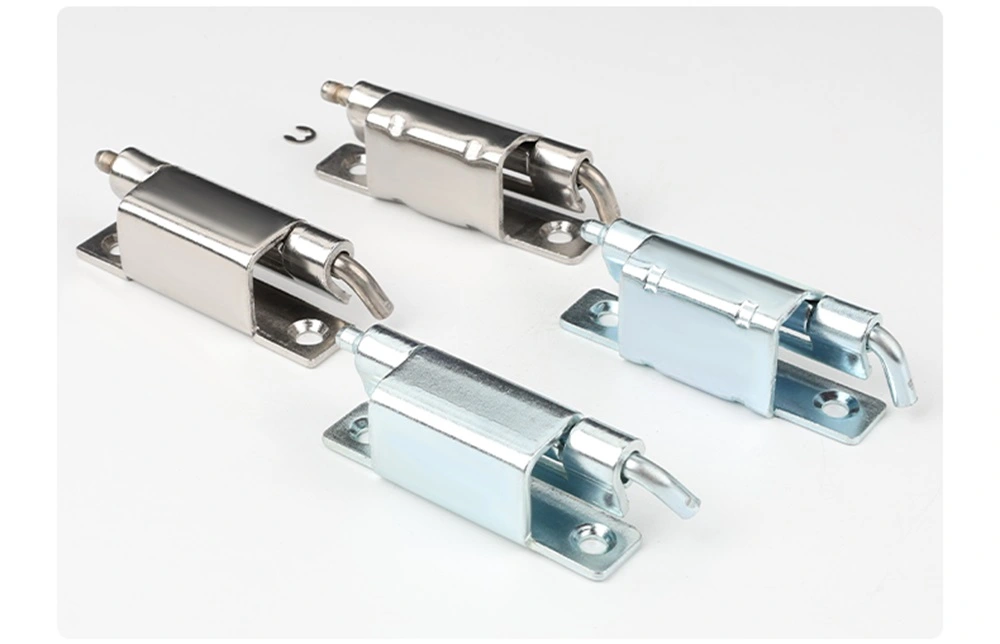

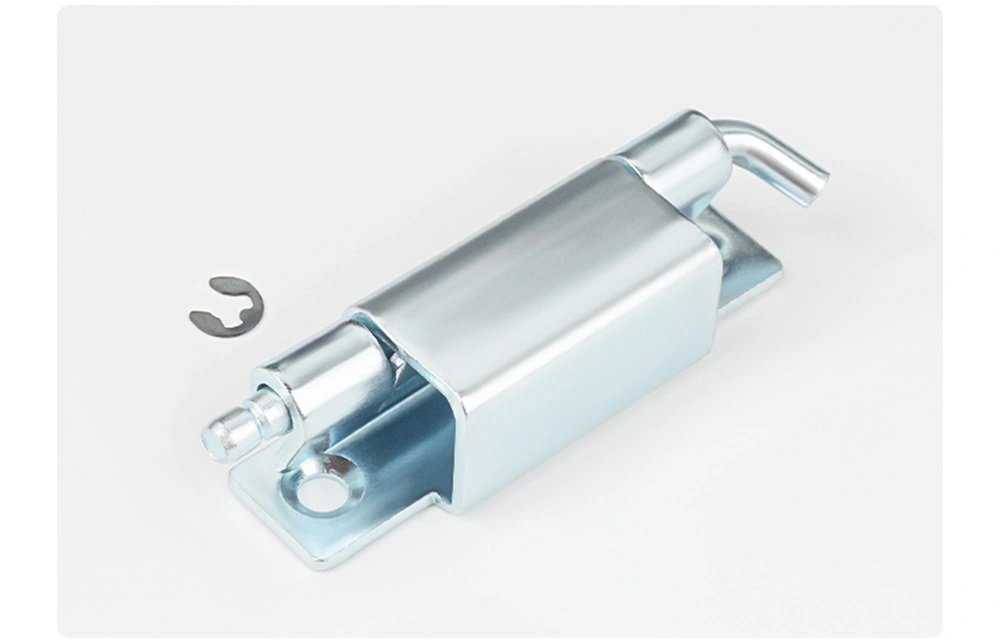

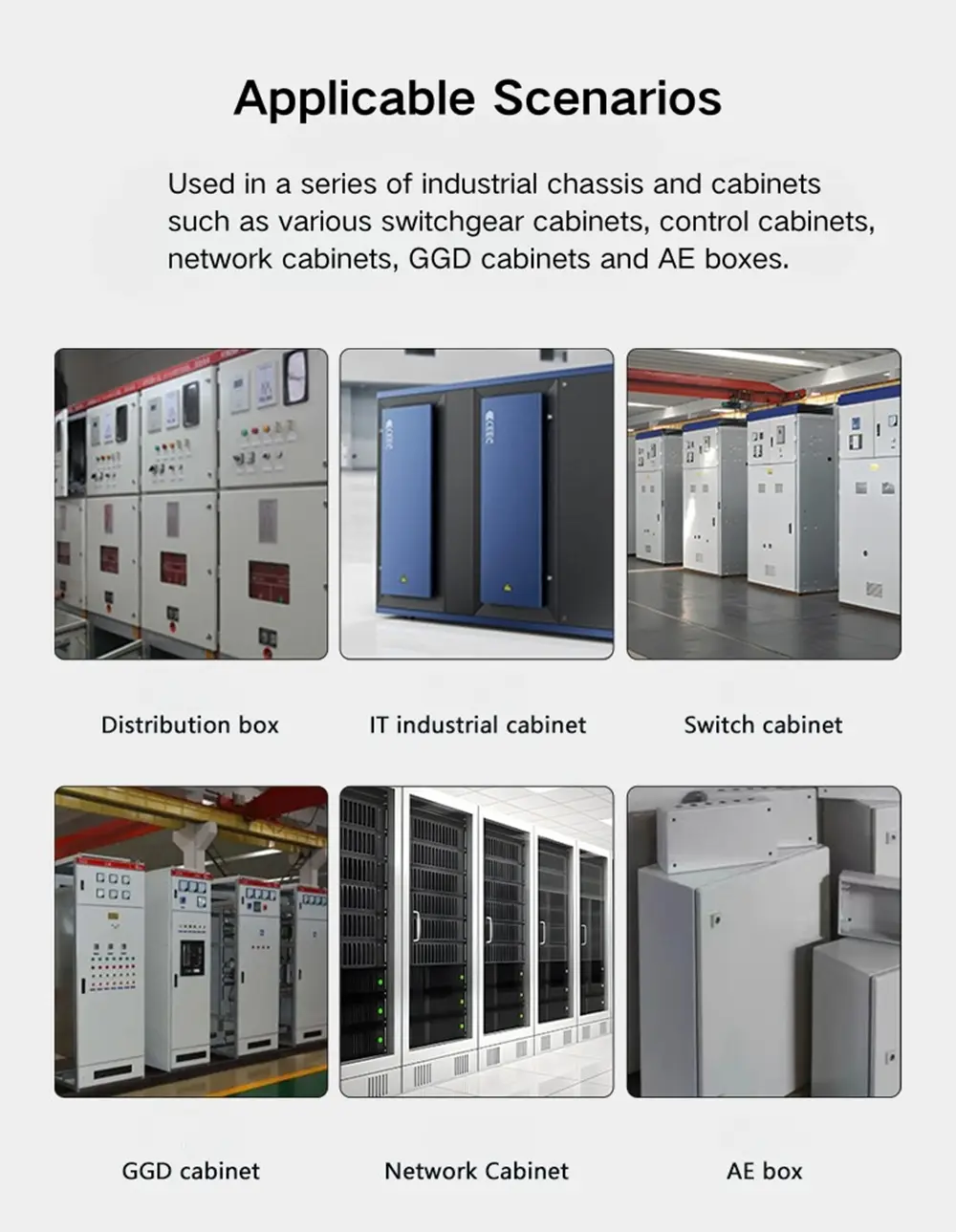

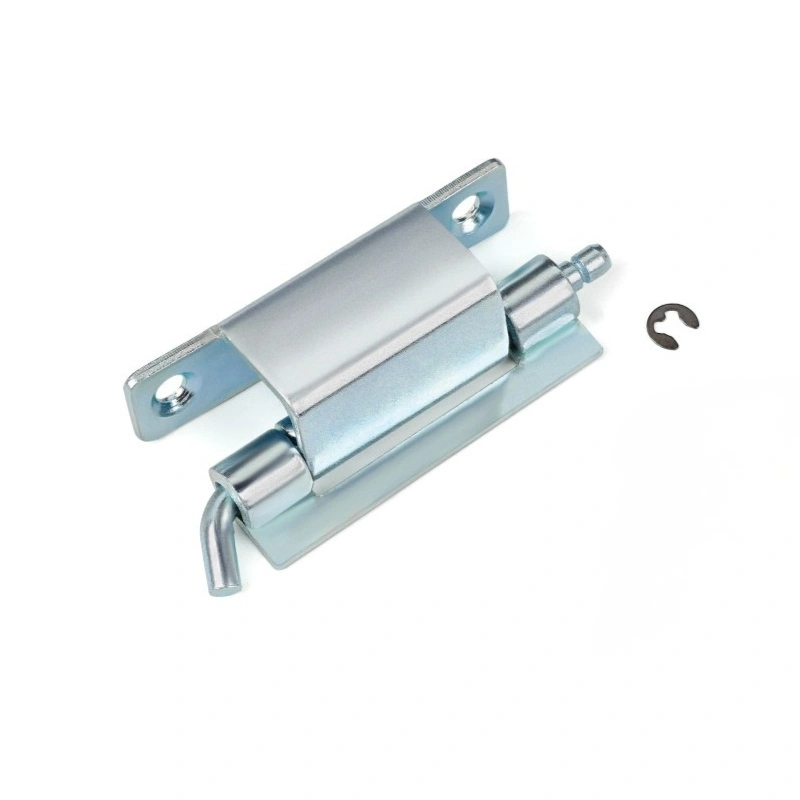

Шарката на кабинетот со свиткување 90 степени е достапна во галванизиран јаглероден челик и нерѓосувачки челик 304. Верзијата на јаглероден челик носи цинк што обезбедува соодветна заштита од корозија за внатрешни куќишта во суви или климатски контролирани средини. Тоа е стандарден избор за повеќето апликации за електрични кабинети и дистрибутивни кутии каде што инсталацијата е во затворен простор, а влажноста не е фактор.

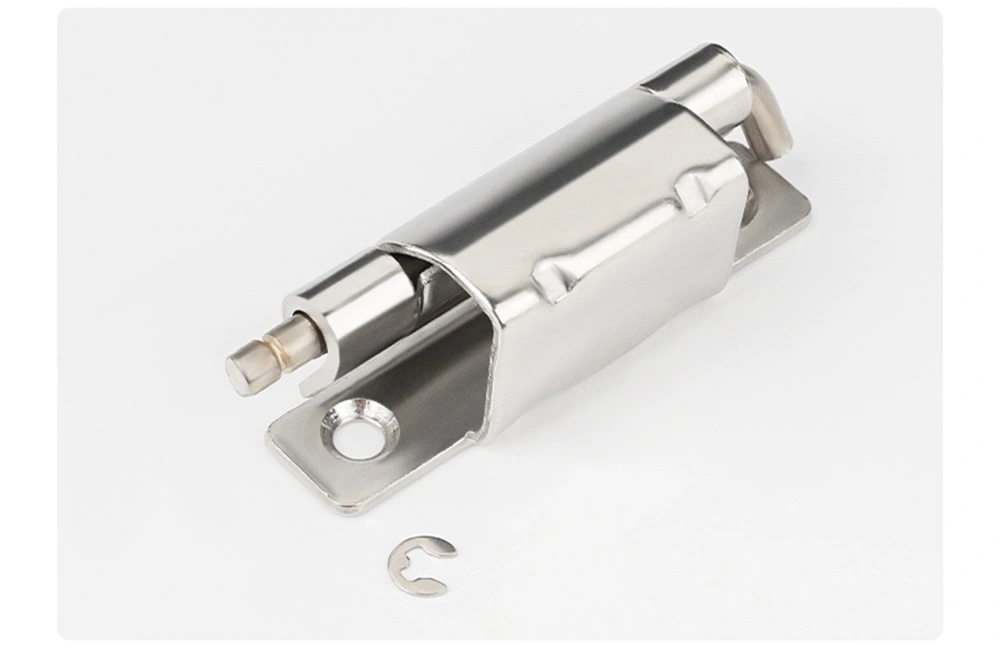

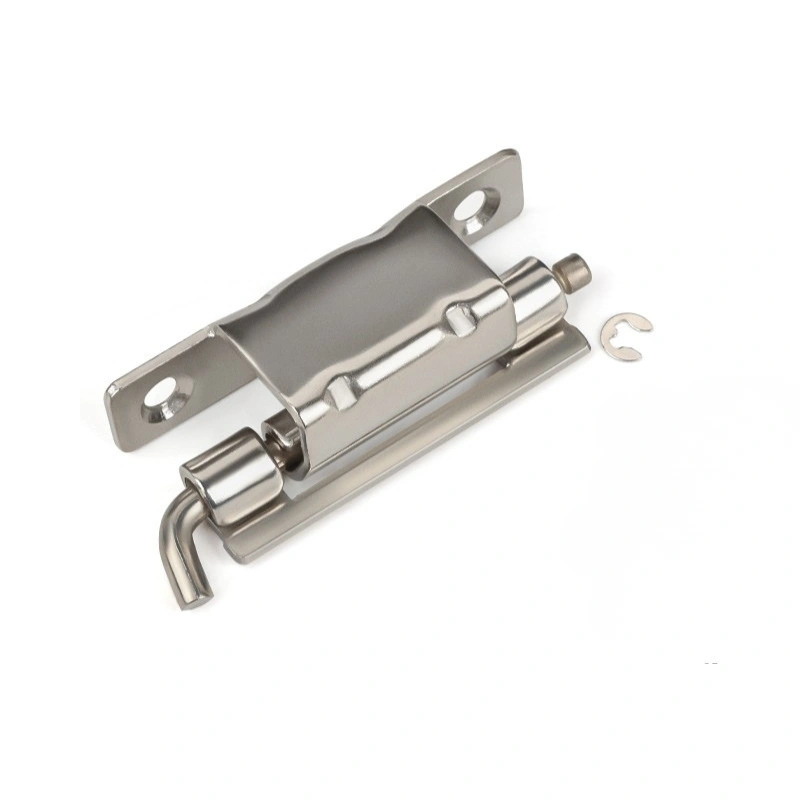

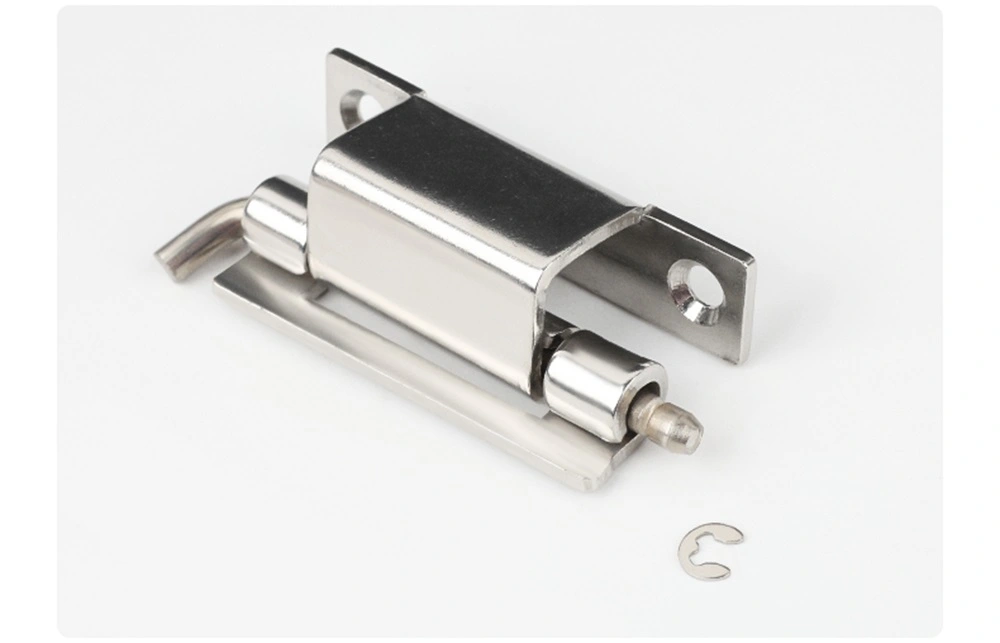

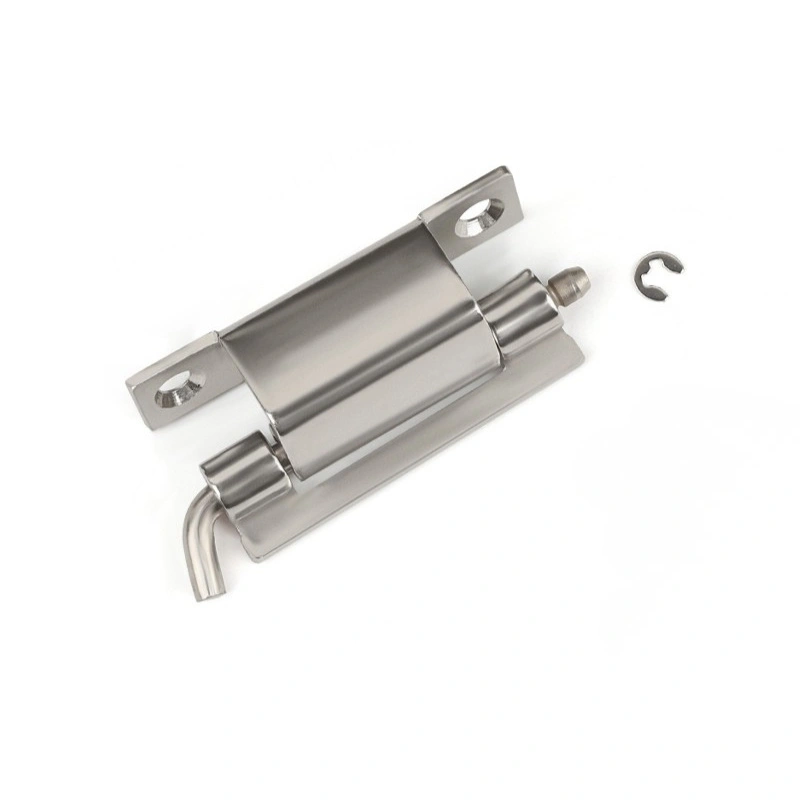

Шарката на кабинетот со свиткување 90 степени од нерѓосувачки челик 304 е подобра опција кога куќиштето е изложено на влага, надворешни услови или средини со зголемена влажност. Не'рѓосувачкиот челик, исто така, има тенденција да се специфицира кога се зема предвид надворешната завршница на кабинетот, бидејќи со текот на времето го задржува својот изглед подобро од галванизираниот јаглероден челик во предизвикувачки услови. Двата материјали се достапни во сите три модели CL275.

Најчесто поставувани прашања

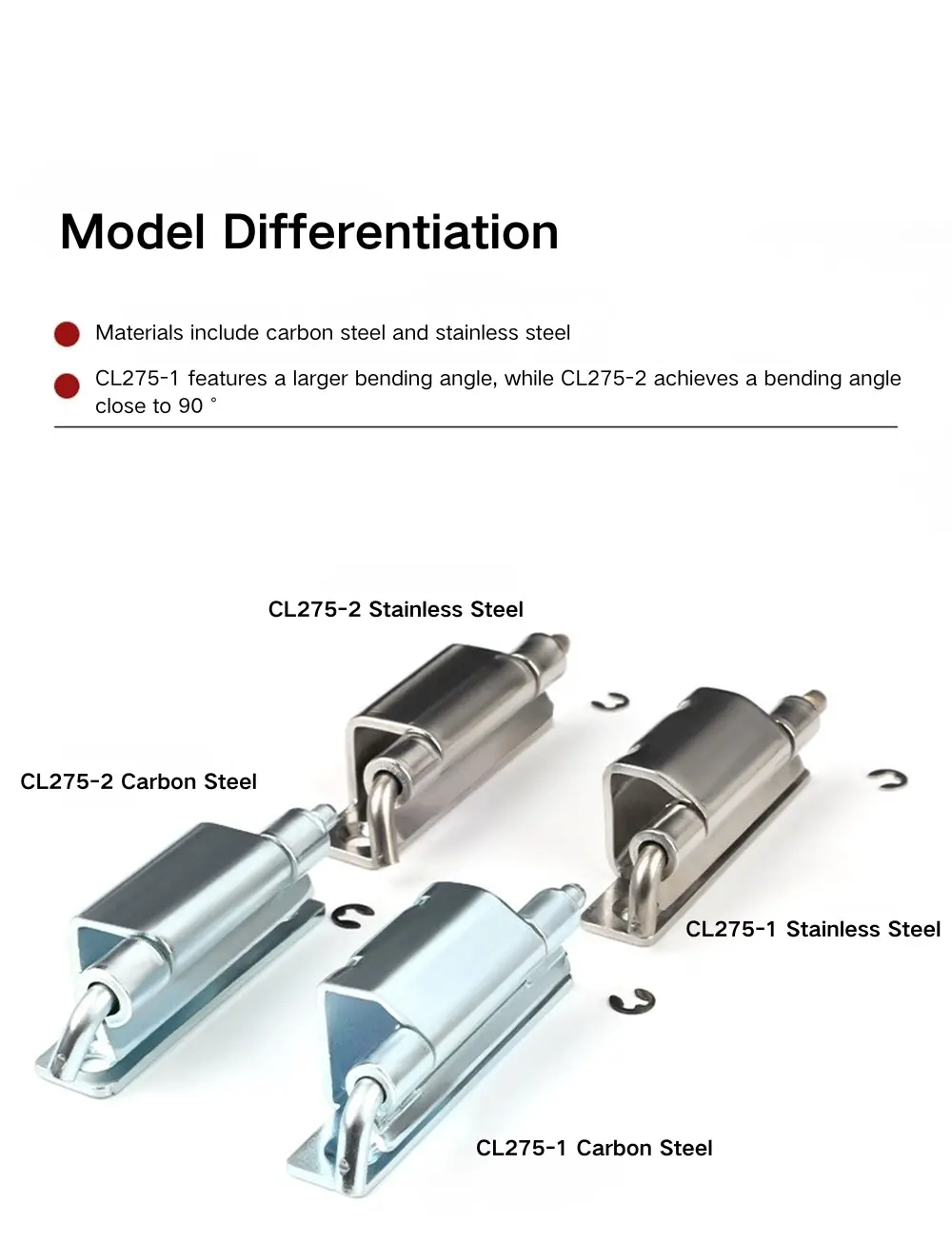

П1: Кои се трите модели во серијата CL275 и како се разликуваат?

Серијата CL275 ги вклучува CL275-1, CL275-2 и CL275-3. CL275-1 се отвора до 120° и е најголемиот модел со вкупна должина од 70 mm. CL275-2 и CL275-3 и двете се отвораат до 90° и ги делат истите хоризонтални димензии, но се разликуваат по нивниот страничен профил и конфигурацијата на дупката за монтирање. Сите три се заварени шарки со буре Φ5 mm.

П2: Кој е аголот на отворање на секој модел?

CL275-1 се отвора на 120°. CL275-2 и CL275-3 се отвораат на 90°. Аголот на отворање е фиксиран со геометријата на свиткување на крилата на шарките и не може да се прилагоди по инсталацијата.

П3: Како е инсталирана шарката CL275?

Сите три модели CL275 се монтираат со заварување. Свитканото крило се заварува на рамката на кабинетот или на плочата на вратата за време на изработката. Во оваа серија нема опција за монтирање на завртка.

П4: Како се задржува иглата на шарката и дали може да се отстрани вратата?

Сите модели CL275 користат отворен прстен за држење Φ4 за да ја задржат иглата на место. За да ја извадите вратата, откачете го прицврстувачкиот прстен и повлечете ја иглата - не се потребни никакви алатки. Заварената основа останува фиксирана на рамката, така што вратата може да се отстрани и повторно да се закачи без да влијае на монтажата на шарката.

П5: Кои материјали се достапни?

Шарката на витканиот кабинет CL275 доаѓа од галванизиран јаглероден челик и нерѓосувачки челик 304. Јаглеродниот челик одговара на внатрешни, суви куќишта; нерѓосувачкиот челик е подобар избор за надворешни инсталации или средини со редовна изложеност на влага.

П6: Која е разликата помеѓу CL275-2 и CL275-3?

Двата модели ги делат истите хоризонтални димензии и аголот на отворање од 90°, но нивните странични профили се разликуваат. CL275-3 има длабочина на заглавување на рамката на вратата од 19,3 mm и странична висина од 20,2 mm, додека CL275-2 има различни странични празнини прилагодени на различна геометрија на каналот на рамката. Изберете врз основа на вашата специфична рамка на вратата и димензиите на панелот.
